Connexion aux données
Lisez 'Précautions d'emploi' en page 4 avant de connecter l'appareil au
secteur.
Une liaison de données DMX 512 est nécessaire pour contrôler l'appareil par
DMX. L'appareil dispose d'embases XLR 5 broches pour l'entrée et la recopie
DMX.
Le nombre d'appareils en cascade est limité par le nombre de canaux DMX
nécessaires par appareil connecté soit 512 canaux maximum disponibles par
univers DMX. Notez que si le contrôle indépendant d'un appareil est
demandé, il doit avoir ses propres canaux DMX. Les appareils qui doivent se
comporter à l'identique peuvent partager les mêmes adresses et canaux DMX.
Pour ajouter plus d'appareils ou groupes d'appareils quand la limite ci-dessus
est atteinte, ajoutez un univers DMX et une autre liaison en cascade.
Conseils pour une transmission fiable des données
Utilisez un câble à paires torsadées blindé conçu pour les appareils RS-485:
un câble microphone standard ne peut pas transmettre des données de
contrôle de manière fiable sur de longues distances. Un câble de 24 AWG est
adapté pour une distance jusqu'à 300 mètres (1000 ft.). Un câble de plus
grosse section et/ou un répéteur DMX est recommandé pour de longues

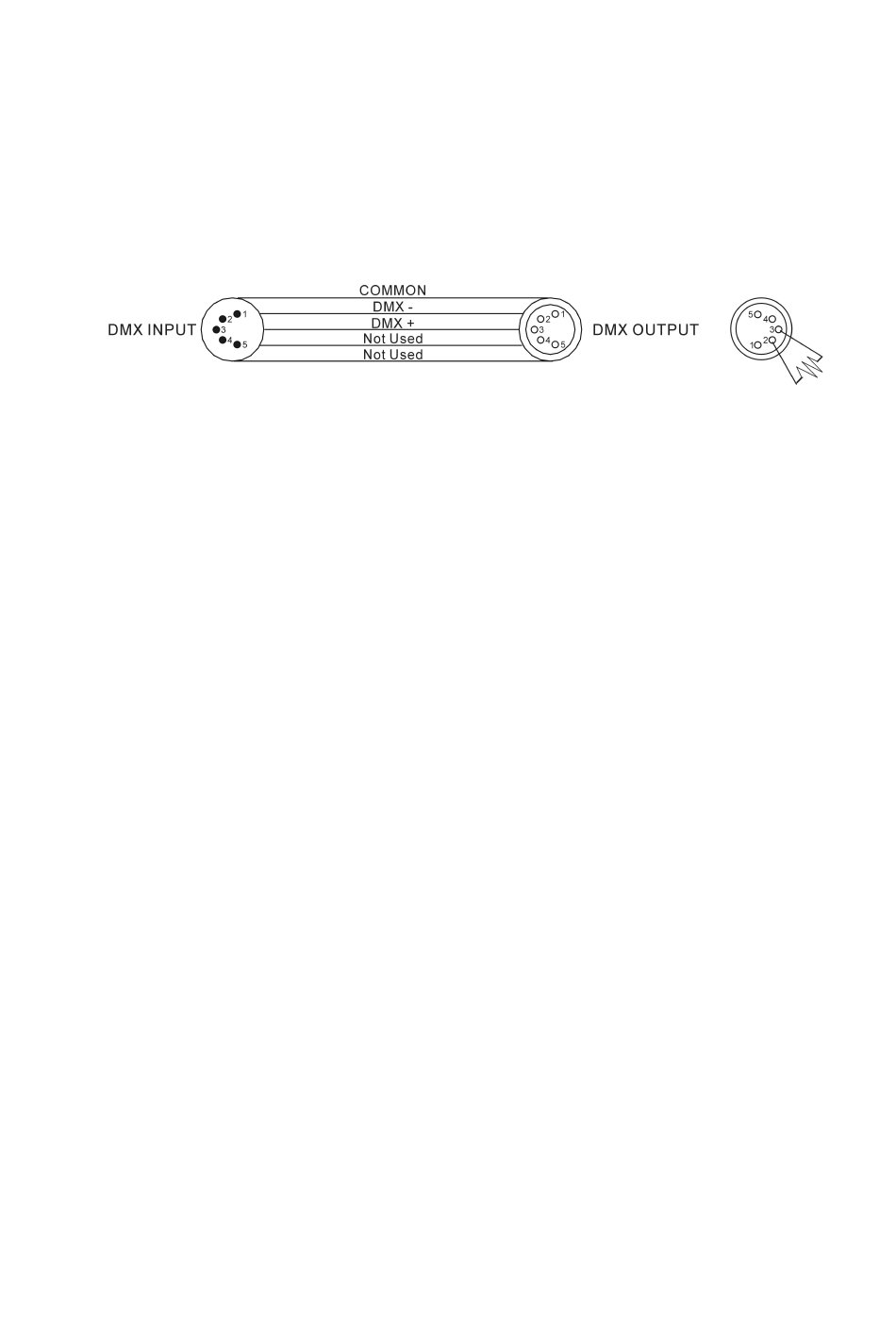

distances. Le brochage sur tous les connecteurs est broche 1 = blindage,
broche 2 = cold (-), et broche 3 = hot (+). Les broches 4 et 5 dans le
connecteur XLR 5 ne sont pas utilisées par l'appareil mais sont disponibles
pour des signaux de données additionnels éventuellement nécessaires
comme pour le standard DMX512-A. Le brochage standard est broche 4 =
data 2 cold (-) et broche 5 = data 2 hot (+).
Si vous avez besoin de séparer la liaison en branches, utilisez un répartiteur
opto-isolé (splitter). Utilisez un répartiteur compatible RDM si vous exploitez
ce protocole.
Terminez la liaison en installant un bouchon de terminaison dans l'embase de
sortie du dernier appareil. Le bouchon de terminaison, qui est une prise XLR
mâle avec une résistance de 120-Ohm, 0.25-Watt soudée entre les broches 2
et 3, "absorbe" le signal de contrôle pour éviter les réflexions parasites et les
interférences. Si un répartiteur est utilisé, terminez chaque branche de la
liaison.
