Télécommandes
Important ! Déconnectez l'appareil du secteur avant de connecter ou déconnecter la télécommande.
Le MAC Ultra Performance dispose de deux paires de connecteurs de télécommande:
• une paire en XLR (A, Figure 8), et
• une paire en etherCON (B, Figure 8).
N'utilisez qu'un seul type de connecteur en même temps - soit les XLR soit les etherCON.
Télécommande par ligne DMX
Le MAC Ultra Performance possède des embases XLR 5 broches à verrouillage (voir A, Figure 8) pour les
entrées et les sorties DMX et RDM par câble DMX. Le brochage par défaut sur les deux embases est le
suivant :
• broche 1 : blindage
• broche 2 : data 1 (-)
• broche 3 : data 1 (+).
Les broches 4 et 5 ne sont pas utilisées par l'appareil, mais sont relayées entre les embases d'entrée et de
sortie. En conséquence, ces broches peuvent être utilisées comme une connexion de transmission pour un
signal de données supplémentaire si nécessaire.
Conseils pour une transmission fiable des données par câble DMX
• Utilisez un câble DMX blindé à paires torsadées de haute qualité.
• Le câble AWG 24 convient pour des distances allant jusqu'à 300 m (1000 ft.). Il est recommandé
d'employer des câbles de sections plus importantes et/ou un amplificateur pour des distances plus
importantes.
• N'utilisez pas de câble microphone standard car il n'a pas la bonne impédance caractéristique et ne peut
transmettre des données de contrôle sur de grandes distances.
• Pour diviser la ligne de télécommande en branches, utilisez un splitter opto-isolé.
• Ne surchargez pas la ligne DMX. Vous pouvez connecter jusqu'à 32 appareils maximum sur une liaison
DMX en cascade.
• Installez un bouchon de terminaison DMX sur le dernier appareil de la liaison.
Connexion aux données via le câble DMX
Pour connecter le MAC Ultra Performance aux données DMX et/ou RDM transmises par câble DMX :
1. Coupez l'alimentation de l'appareil.
2. Connectez la sortie de données DMX du contrôleur à l'embase d'entrée DMX du premier MAC Ultra
Performance (XLR mâle) à l'aide d'un câble DMX de bonne qualité.
A
B

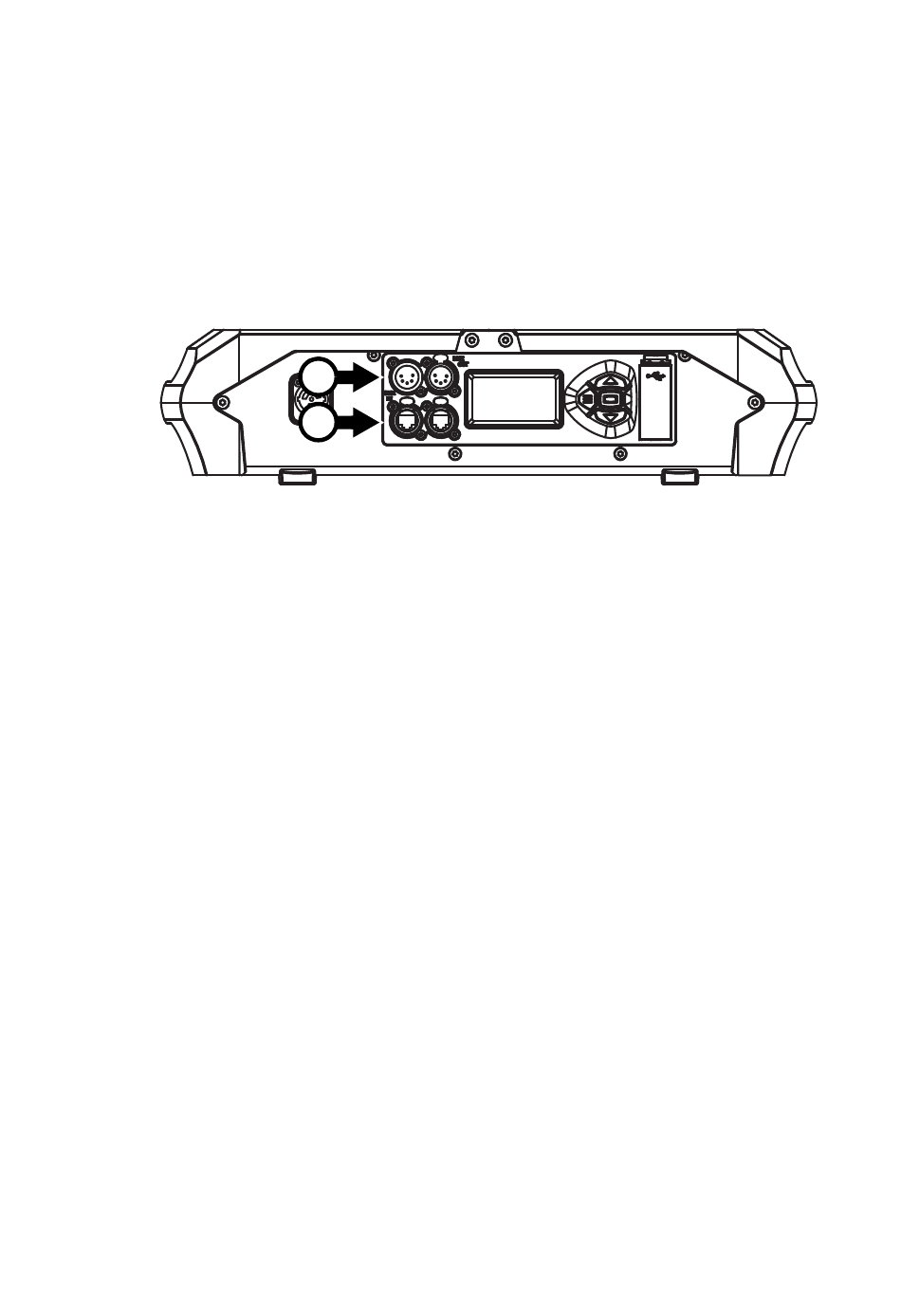

Figure 8 : Connexion de la télécommande
Télécommandes
15
