Liaisons de données
Important ! Coupez l'alimentation de l'appareil avant de connecter ou déconnecter les données.

DMX et RDM

L'appareil ERA 600 Performance possède des culots XLR 5 broches pour les entrées et les sorties DMX et
RDM (voir A dans la Figure 8). Le brochage par défaut sur les deux culots est le suivant :
• broche 1 à blindage
• broche 2 à données 1 froides (-)
• broche 3 à données 1 chaudes (+).
Les broches 4 et 5 ne sont pas utilisées par l'appareil, mais sont couvertes entre les culots d'entrée et de
sortie. En conséquence, ces broches peuvent être utilisées comme une connexion de transmission pour un
signal de données supplémentaire si nécessaire.
Conseils pour une transmission fiable des données
• Utilisez un câble blindé à paires torsadées conçu pour les appareils conformes à la norme RS-485 :
un câble de micro standard ne peut transmettre des données de contrôle sur de grandes distances.
Le câble AWG 24 convient pour des distances allant jusqu'à 300 m. Il est recommandé d'employer des
câbles de sections plus importantes et/ou un amplificateur pour des distances plus importantes.
• Pour diviser la liaison de données en branches, utilisez un splitter optiquement isolé Martin RDM 5.5
Splitter (voir « Appareils optionnels » à la page 28).
• Ne surchargez pas la liaison de données DMX. Vous pouvez connecter jusqu'à 32 appareils maximum
sur une liaison DMX de série.
• Installez un bouchon de terminaison DMX sur le dernier appareil de la liaison.
Connexion aux données via le câble DMX
Pour connecter l'appareil ERA 600 Performance aux données DMX et/ou RDM transmises par câble DMX :
1. Coupez l'alimentation de l'appareil.
2. Connectez la sortie de données DMX du contrôleur au culot d'entrée de données de l'appareil ERA 600
Performance (XLR mâle) à l'aide d'un câble DMX de bonne qualité.
3. Relier le câble DMX branché au culot de sortie de données de l'appareil ERA 600 Performance
(XLR femelle) à l'entrée de données de l'appareil suivant et continuer jusqu'à ce que la liaison
soit complète.
4. Terminez la liaison de données en connectant une résistance de 120 Ohm et 0,25 Watt entre les données
1 chaudes (+) et les conducteurs froids (-) à la sortie de données du dernier appareil sur la liaison. Si la
liaison est divisée en branches à l'aide d'un splitter DMX, terminez chaque branche de la liaison.
5. Vous pouvez mettre l'appareil sous tension maintenant.
A

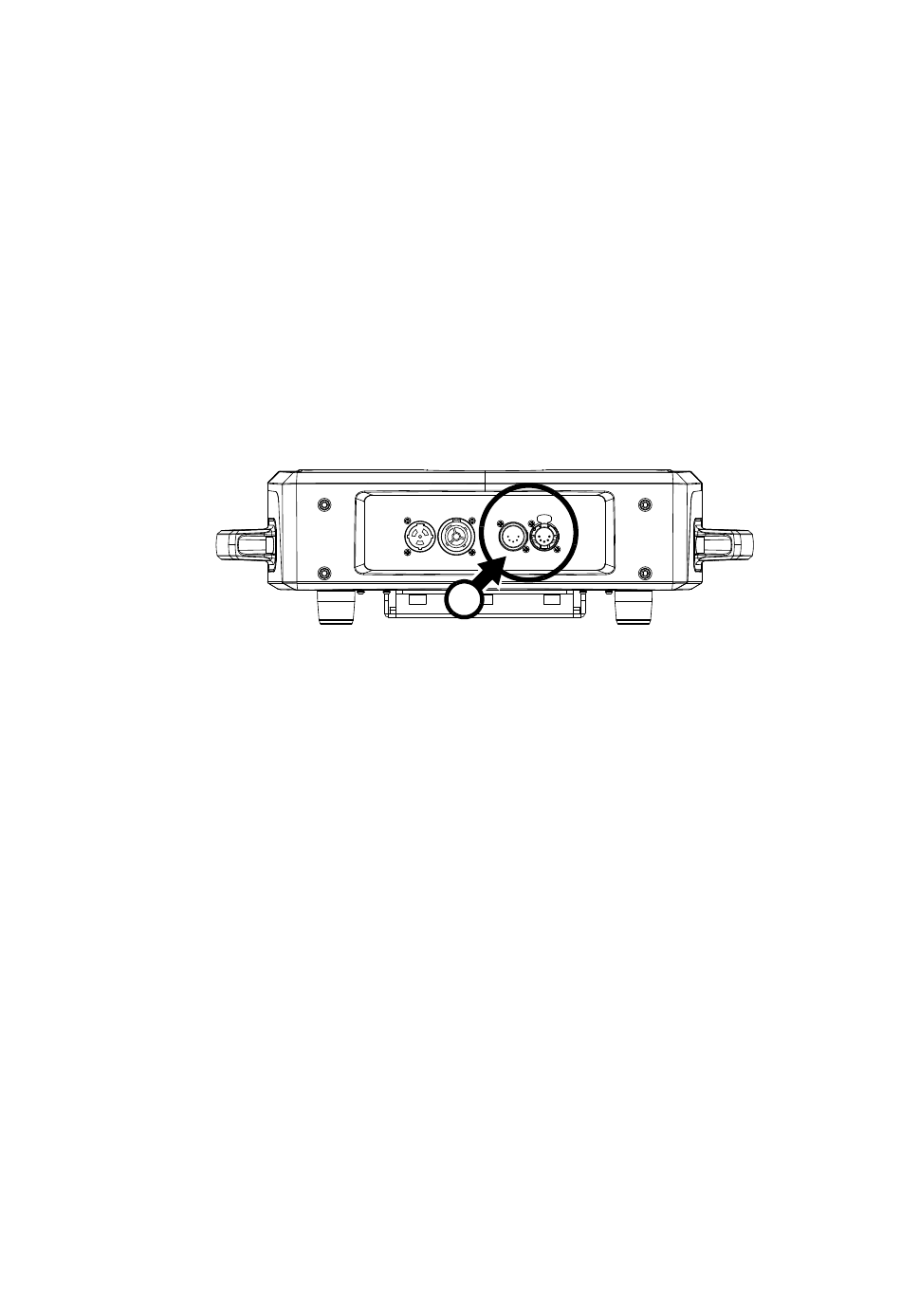

Figure 8 : connexions de données
