Remarque:
Le niveau d'huile de la boîte-pont
doit atteindre la base de l'orifice de l'indicateur
de niveau.
1. Orifice indicateur de niveau
3. Si le niveau de liquide dans la boîte-pont n'atteint
pas le bas de l'orifice, versez le liquide spécifié
dans le réservoir ; voir
boîte-pont (page
Vidange du liquide de la
boîte-pont
Périodicité des entretiens: Toutes les 800
heures/Une fois par an (la première
échéance prévalant)
Type de liquide : SAE 10W30 (classe de service API
SJ ou mieux)
Capacité de liquide : 1,4 litre
1. Amenez la machine sur une surface plane et
horizontale, serrez le frein de stationnement,
tournez l'interrupteur marche/arrêt à la position
A et enlevez la clé.
RRÊT
2. Essuyez la surface autour des bouchons de
remplissage et de vidange avec un chiffon
(Figure 50).
1. Bouchon de vidange
3. Placez un bac de vidange de 2 litres ou plus
sous le bouchon de vidange.
4. Dévissez et enlevez le bouchon de remplissage
(Figure 50).

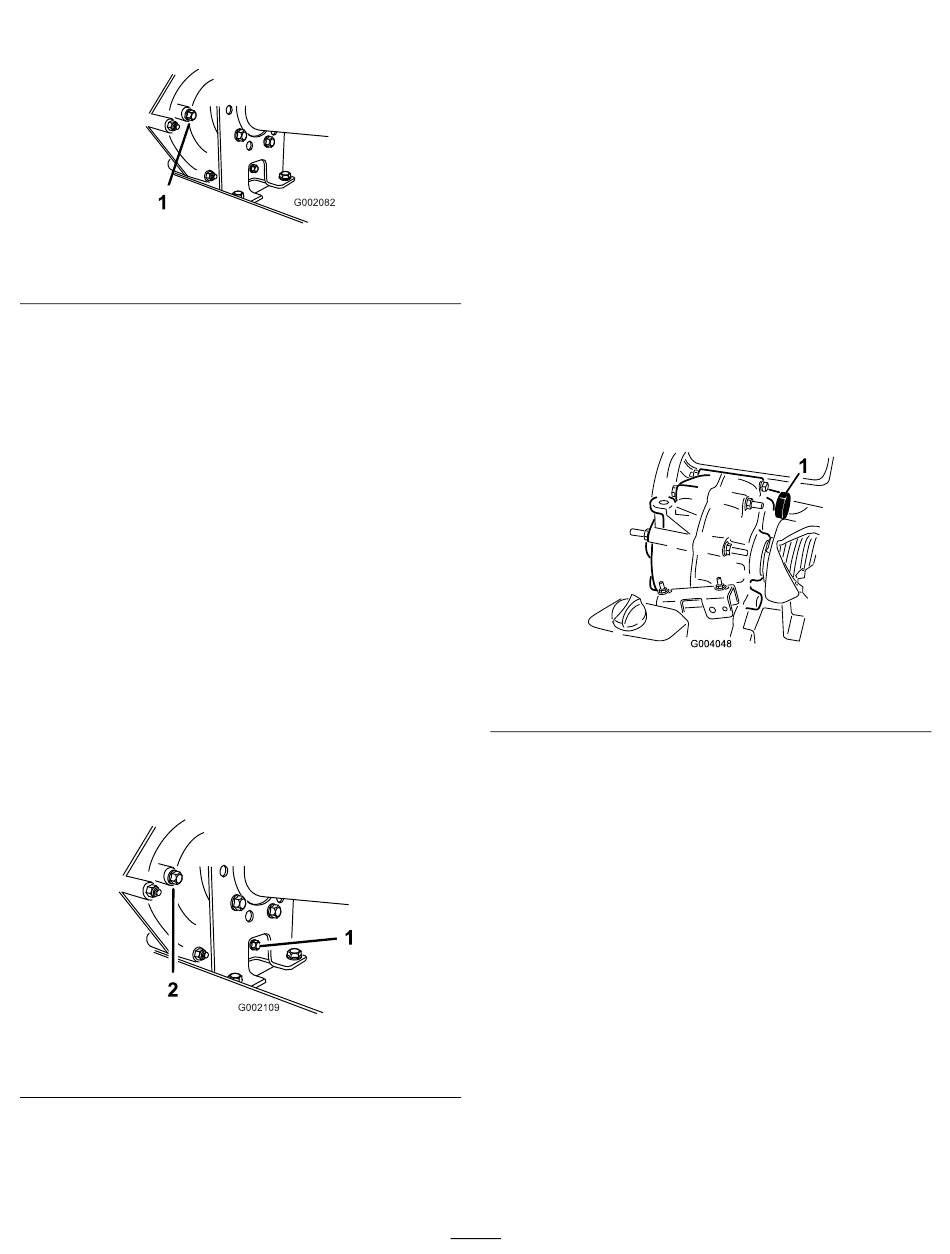

Figure 49
Vidange du liquide de la
44).
Figure 50
2. Bouchon de remplissage
Remarque:
remplissage et le joint pour la repose à
l'opération 8.
5. Dévissez et enlevez le bouchon de vidange
(Figure 50).
Remarque:
et le joint pour la repose à l'opération 6.
Remarque:
la boîte-pont.
g002082
6. Remettez et serrez le bouchon de vidange et le
joint dans le trou de la transmission
Remarque:
usagé dans un centre de recyclage agréé.
7. Versez par le trou du bouchon de remplissage du
réservoir
spécifié ou la quantité de liquide nécessaire
pour que le niveau de liquide atteigne le bas du
filetage.
1. Remplissage de liquide
8. Remettez et serrez le bouchon de remplissage
et le joint dans le trou de la transmission
50).
9. Démarrez le moteur et conduisez la machine.
10. Contrôlez le niveau de liquide et faites l'appoint
si le niveau est en dessous du filetage du trou
du bouchon de remplissage
Contrôle et réglage du point
mort
g002109
Périodicité des entretiens: Toutes les 100 heures
Lors des entretiens courants et/ou des diagnostics
du moteur, vous devez sélectionner le
(Figure 52). La position
marche commande le point mort de la boîte-pont.
Procédez comme suit pour vérifier que le point mort
de l'inverseur de marche actionne correctement le
point mort de la boîte-pont :
44
Conservez le bouchon de
Conservez le bouchon de vidange
Vidangez complètement l'huile de
Débarrassez-vous du liquide
(Figure 51) environ 1,4 litre du liquide
(Figure 50).
Figure 51
(Figure
de l'inverseur de
POINT MORT
(Figure 50).
g004048
(Figure
50).
POINT MORT
