Vidange du liquide de la
boîte-pont
Périodicité des entretiens: Toutes les 800
heures/Une fois par an (la première
échéance prévalant)
Type de liquide : SAE 10W30 (classe de service API
SJ ou mieux)
Capacité de liquide : 1,4 litre
1.
Garez la machine sur une surface plane et
horizontale, serrez le frein de stationnement,
coupez le moteur et enlevez la clé.
2.
Essuyez la surface autour des bouchons de
remplissage et de vidange avec un chiffon
(Figure
59).

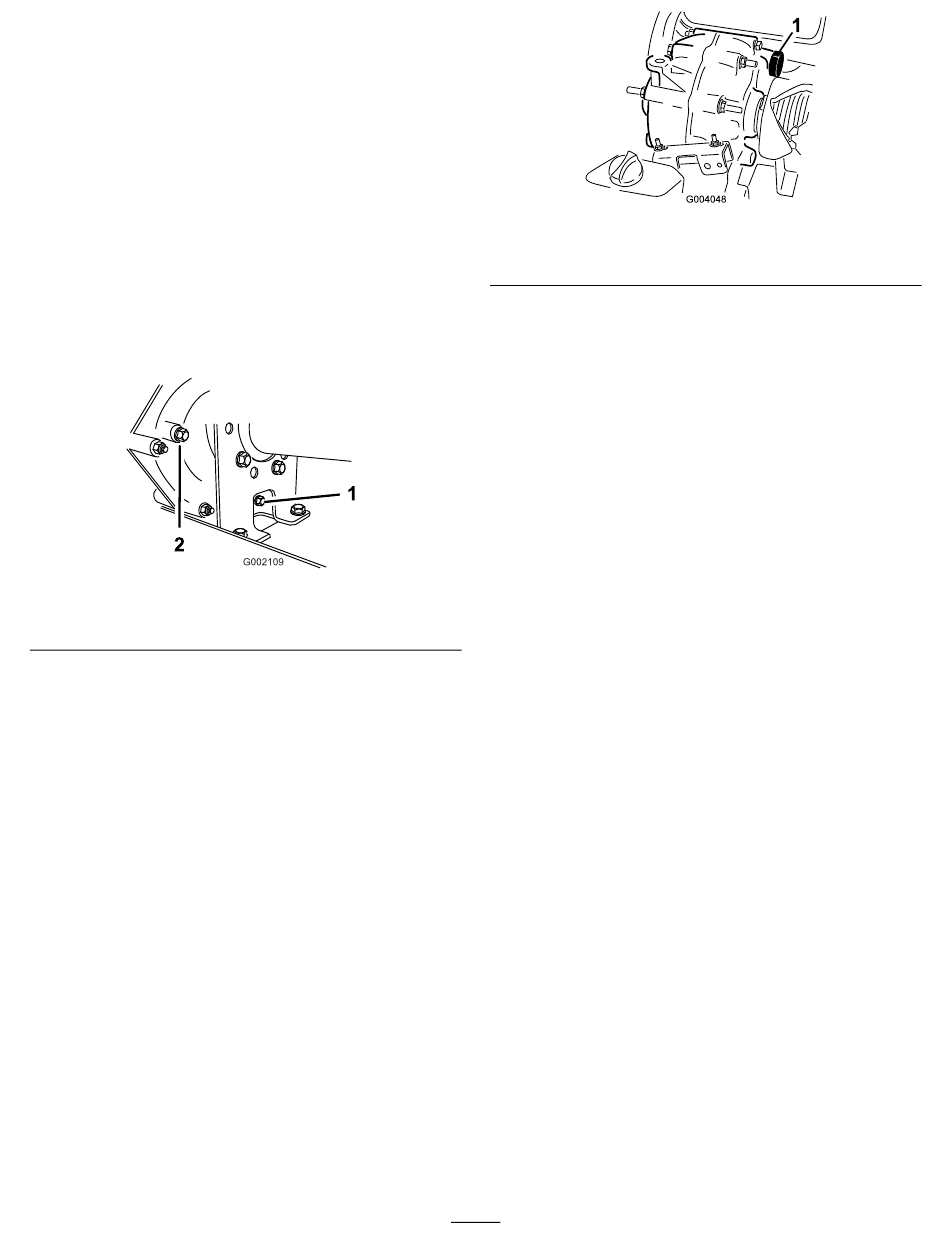

Figure 59
1. Bouchon de vidange
3.
Placez un bac de vidange de 2 litres ou plus
sous le bouchon de vidange.
4.
Dévissez et enlevez le bouchon de remplissage
(Figure
59).
Remarque:
Conservez le bouchon de
remplissage et le joint pour la repose à
l'opération 8.
5.
Dévissez et enlevez le bouchon de vidange
(Figure
59).
Remarque:
Conservez le bouchon de vidange
et le joint pour la repose à l'opération 6.
Remarque:
Vidangez complètement le liquide
de la boîte-pont.
6.
Remettez et serrez le bouchon de vidange et le
joint dans le trou de la transmission
Remarque:
Débarrassez-vous du liquide
usagé dans un centre de recyclage agréé.
7.
Versez par le trou du bouchon de remplissage du
réservoir
(Figure
spécifié ou la quantité de liquide nécessaire
pour que le niveau de liquide atteigne le bas du
filetage.
(Figure
2. Bouchon de remplissage
(Figure
60) environ 1,4 litre du liquide
59).
1. Remplissage de liquide
8.
Remettez et serrez le bouchon de remplissage
et le joint dans le trou de la transmission
59).
9.
Démarrez le moteur et conduisez la machine.
10.
Contrôlez le niveau de liquide et faites l'appoint
si le niveau est en dessous du filetage du trou
du bouchon de remplissage
Contrôle et réglage du point
mort
g002109
Périodicité des entretiens: Toutes les 100 heures
Lors des entretiens courants et/ou des diagnostics
du moteur, vous devez placez la boîte-pont au
(Figure
POINT MORT
l'inverseur de marche commande le point mort de
la boîte-pont. Procédez comme suit pour vérifier
que le point mort de l'inverseur de marche actionne
correctement le point mort de la boîte-pont :
1.
Placez l'inverseur de marche en position
.
MORT
2.
Vérifiez que la patte de réglage du point mort est
à la position
le support de fixation du câble situé sous la patte
d'inversion de marche) en tournant l'embrayage
(Figure
61).
Remarque:
ni reculer. Si elle se déplace, placez la patte de
réglage du point mort à la position P
59).
49
Figure 60
(Figure
61). La position
POINT MORT
(au même niveau que
POINT MORT
La machine ne doit pas avancer
g004048
(Figure
59).
de
POINT
.
OINT MORT
