Kit cabine

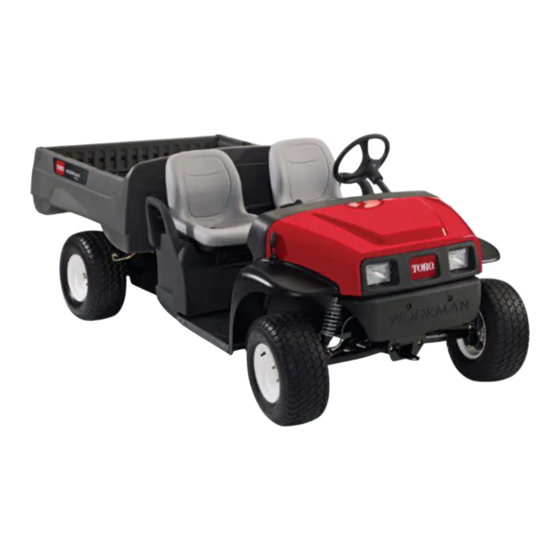

Véhicule utilitaire Workman
N° de modèle 07320—N° de série 400000000 et suivants
Important:
Sur les modèles 2016 et suivants,
vous devez monter les ressorts renforcés qui sont
fournis avec le kit cabine pour pouvoir utiliser
la cabine sur un véhicule utilitaire Workman
MD/MDE/MDX/MDXD.
Sur les modèles 2015 et précédents, mettez au
rebut les ressorts inclus dans ce kit et commandez
2 ressorts (réf. Toro 117-4847) auprès de votre
concessionnaire Toro agréé.
Les ressorts ne doit être installé que par des
techniciens mécaniciens Toro qualifiés, à l'aide
d'outils agréés. La dépose, le démontage ou la
pose incorrect(e) du ressort constitue un danger
pour vous ou pour les personnes à proximité.
Contactez votre concessionnaire Toro agréé pour
vous procurer les outils adéquats et connaître la
procédure d'installation correcte de ce kit.
Sécurité
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
Ce produit contient une ou des substances
chimiques considérées par l'état de
Californie comme capables de provoquer
des cancers, des anomalies congénitales
ou d'autres troubles de la reproduction.
© 2017—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Enregistrez votre produit à www.Toro.com.
®
MD/MDE/MDX/MDXD
Autocollants de sécurité et
d'instruction
Des autocollants de sécurité et
des instructions bien visibles par
l'opérateur sont placés près de
tous les endroits potentiellement
dangereux. Remplacez tout
autocollant endommagé ou
manquant.
1. Ne pas réparer ni réviser – lisez le Manuel de l'utilisateur.
Traduction du texte d'origine (FR)
Tous droits réservés *3408-287* A
Imprimé aux États-Unis
Form No. 3408-287 Rev A
Instructions de montage
93-9850
decal93-9850
