Abaissement Du Plateau De Chargement - Toro Workman MDX-D Manuel De L'utilisateur

1. Levier
2. Béquille
2. Placez la béquille de maintien dans la fente de
verrouillage pour bloquer le plateau en position
(Figure 13).
1. Fente de verrouillage
Abaissement du plateau de
chargement
ATTENTION
Le plateau de chargement peut être lourd.
Les mains ou autres parties du corps risquent
d'être écrasées.
N'approchez pas les mains ni aucune autre
partie du corps du plateau pendant qu'il
s'abaisse.

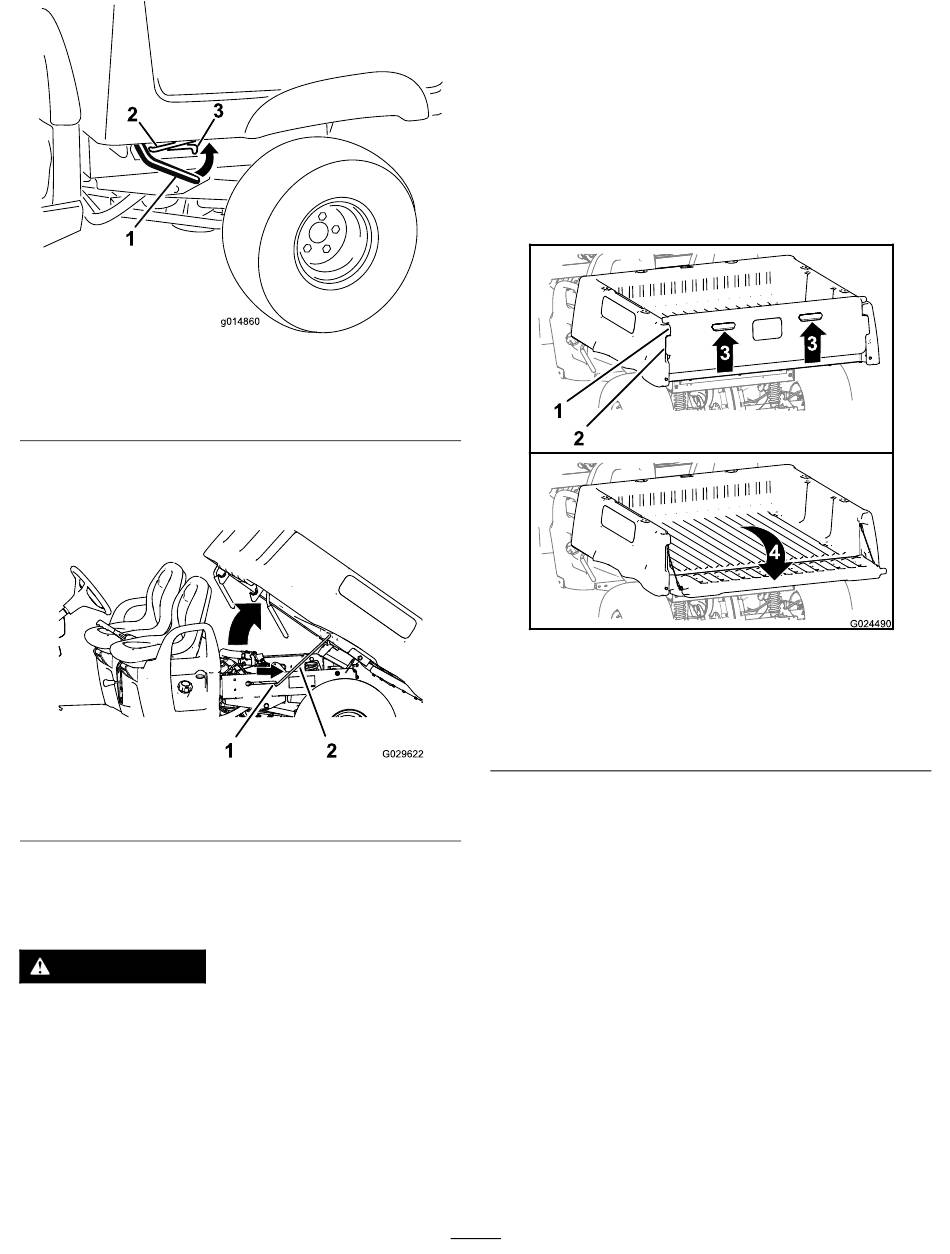

1. Levez légèrement le plateau en soulevant le
levier de verrouillage
Figure 12
3. Cran de verrouillage
Figure 13
2. Béquille
(Figure 12).
2. Tirez la béquille hors de la fente de verrouillage
(Figure 13).
3. Abaissez le plateau jusqu'à ce qu'il se verrouille
fermement
Ouverture du hayon
1. Vérifiez que le plateau est abaissé et verrouillé.
2. Passez les doigts dans les poignées du hayon
pour le soulever
g014860
1. Bord du hayon (plateau de
chargement)
2. Bord de verrouillage
(hayon)
g029622
3. Alignez les bords de verrouillage du hayon sur
les ouvertures entre les bords de verrouillage du
plateau de chargement
4. Faites pivoter le hayon vers l'arrière et le bas
(Figure 14).
Fermeture du hayon
Après avoir déchargé des matériaux en vrac (sable,
pierres pour aménagement paysager ou copeaux de
bois) du plateau, il peut arriver qu'une petite partie
reste coincée dans la charnière du hayon. Avant de
refermer le hayon, procédez comme suit :
1. Enlevez à la main autant des débris logés dans
la charnière que possible.
2. Faites pivoter le hayon à environ 45°
19
(Figure 13).
(Figure 14).
Figure 14
3. Soulever (poignée de
levage)
4. Pivoter vers l'arrière et le
bas
(Figure 14).
g024490
(Figure 15).
