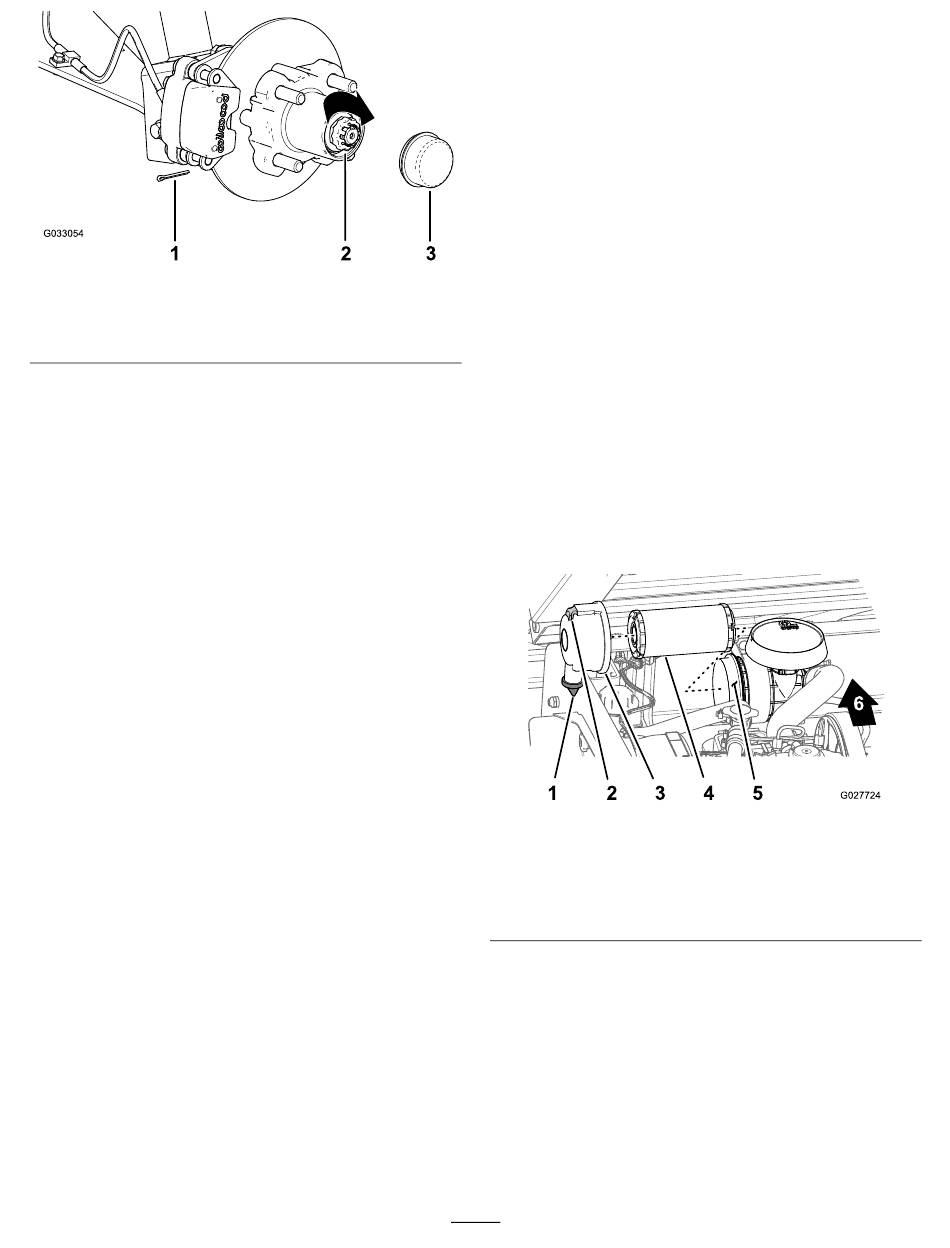

Figure 34
1. Goupille fendue
2. Frein d'écrou
9. Insérez la goupille fendue et repliez chaque
jambe autour du frein d'écrou
10. Reposez le couvre-moyeu sur le moyeu
34).
11. Répétez les opérations
le rotor de l'autre côté de la machine.

Montage des freins et des roues

1. Nettoyez les 2 boulons à embase (⅜" x ¾") et
enduisez les filets d'une couche de composé
antigrippant.
2. Alignez les plaquettes de frein de chaque côté
du rotor (Figure 29) et alignez également les
trous dans le support d'étrier et ceux de la
fixation du frein sur le porte-fusée
3. Fixez le support d'étrier au porte-fusée
29) à l'aide de 2 boulons à embase (⅜" x ¾").
Serrez les 2 boulons à embase à un couple de
47 à 54 N·m.
4. Alignez les trous dans la roue et les goujons
du moyeu puis montez la roue sur le moyeu en
plaçant la valve à l'extérieur
Remarque:
Vérifiez que la surface de montage
de la roue affleure le moyeu.
5. Fixez la roue au moyeu avec les écrous de roue
(Figure 28).
Serrez les écrous de roues à un couple de 108
à 122 N·m.
6. Répétez les opérations
roue de l'autre côté de la machine.
g033054
3. Couvre-moyeu
(Figure 34).
(Figure
1 à 10 pour le moyeu et
(Figure 33).
(Figure
(Figure 28).
1 à 5 pour le frein et la

Entretien du moteur

Entretien du filtre à air
Périodicité des entretiens: Toutes les 100 heures
Remplacez l'élément filtrant du filtre
à air plus tôt s'il est encrassé ou
endommagé.
Remarque:
Nettoyez le filtre à air plus fréquemment
(toutes les quelques heures de fonctionnement) si
vous travaillez dans des conditions très poussiéreuses
ou sableuses.
Contrôle du filtre à air
1. Levez le plateau de chargement et bloquez-le
en position avec la béquille ; voir
plateau de chargement (page
2. Vérifiez si le boîtier du filtre à air présente des
dommages susceptibles d'occasionner des
fuites d'air (Figure
Remarque:
Assurez-vous que le couvercle est
parfaitement ajusté sur le boîtier du filtre à air.
Remarque:
boîtier du filtre à air s'il est endommagé.
1. Orifice d'éjection
d'impuretés
2. Dispositif de verrouillage
3. Couvercle du filtre à air
3. Tirez le verrou vers l'extérieur et tournez le
couvercle du filtre à air dans le sens antihoraire
(Figure 35).
4. Déposez le couvercle du boîtier du filtre à air.
5. Sortez l'élément filtrant du boîtier du filtre à air
(Figure 35) avec précaution pour ne pas déloger
trop de poussière.
Remarque:
le boîtier du filtre à air.
6. Examinez l'élément filtrant.
34
Levage du
18).
35).
Remplacez le couvercle ou le
Figure 35
4. Élément filtrant du filtre à
air
5. Boîtier du filtre à air
6. Arrière de la machine
Évitez de cogner l'élément contre
g027724
