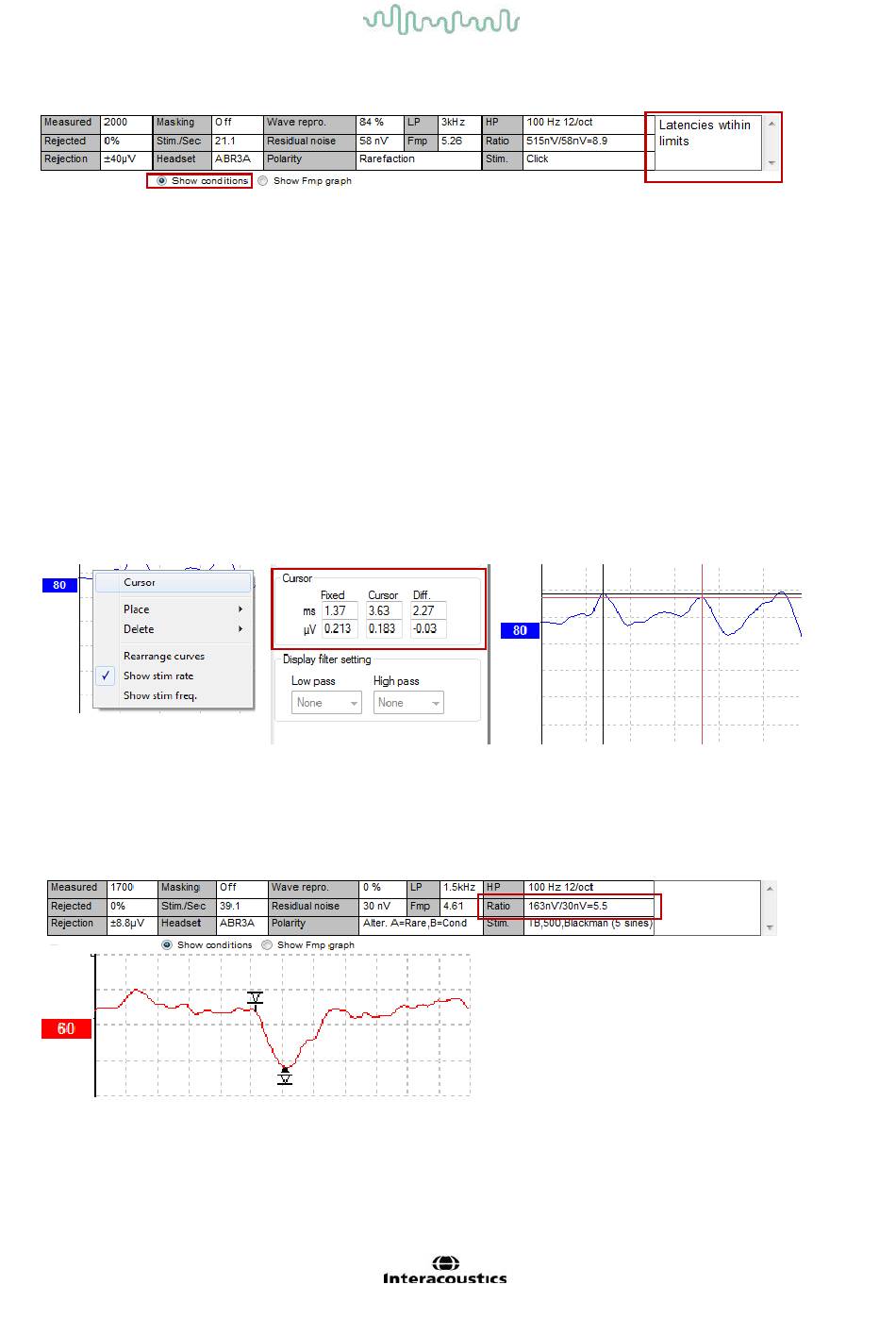

3.1.52 Ajouter des commentaires à une courbe
Des commentaires sur la courbe sélectionnée peuvent être saisis dans le cadre Commentaires dans le coin
supérieur droit. Cliquez dans le cadre et saisissez votre texte.
Ces commentaires ne s'afficheront que lorsque la courbe correspondante sera sélectionnée. Tous les
commentaires concernant cette courbe seront imprimés sur la page de rapport « Situation des courbes ».
Pensez également à utiliser la fonction « Note de forme d'onde ». Où une note peut être ajoutée et affichée
à côté de la forme d'onde (clic droit sur la poignée d'intensité pour y accéder).

3.1.53 Utilisation du curseur

Cliquez avec le bouton droit sur la courbe sélectionnée (et non sur sa poignée) pour activer le double
curseur. Autrement, activez le curseur à partir du menu View (Vue).
1. Déplacez la souris et cliquez sur la position désirée. Le premier curseur est alors immobilisé dans
cette position.
2. Déplacez la souris pour faire glisser le second curseur dans la position désirée. Les cases dans la
« fenêtre Curseur » affichent maintenant la position dans laquelle s'est immobilisé le premier
curseur, la position actuelle du second curseur ainsi que la différence entre ces deux positions.
3. Supprimez le double curseur avec un clic gauche avec la souris.

3.1.54 Calcul du rapport signal/bruit (3:1)

Calculez le rapport signal/bruit (RSB) de la forme d'onde en plaçant le marqueur de l'onde V et le SN10
(marqueur du creux de l'onde V) sur la courbe sélectionnée. Le rapport représente l'amplitude de la crête de
l'onde V jusqu'au creux SN10. Le bruit est calculé automatiquement en fonction de la valeur de bruit
résiduel.
D-0120591-D – 2020/09
Eclipse – Instructions d'utilisation – FR
Page 38
