D-0120591-D – 2020/09
Eclipse – Instructions d'utilisation – FR

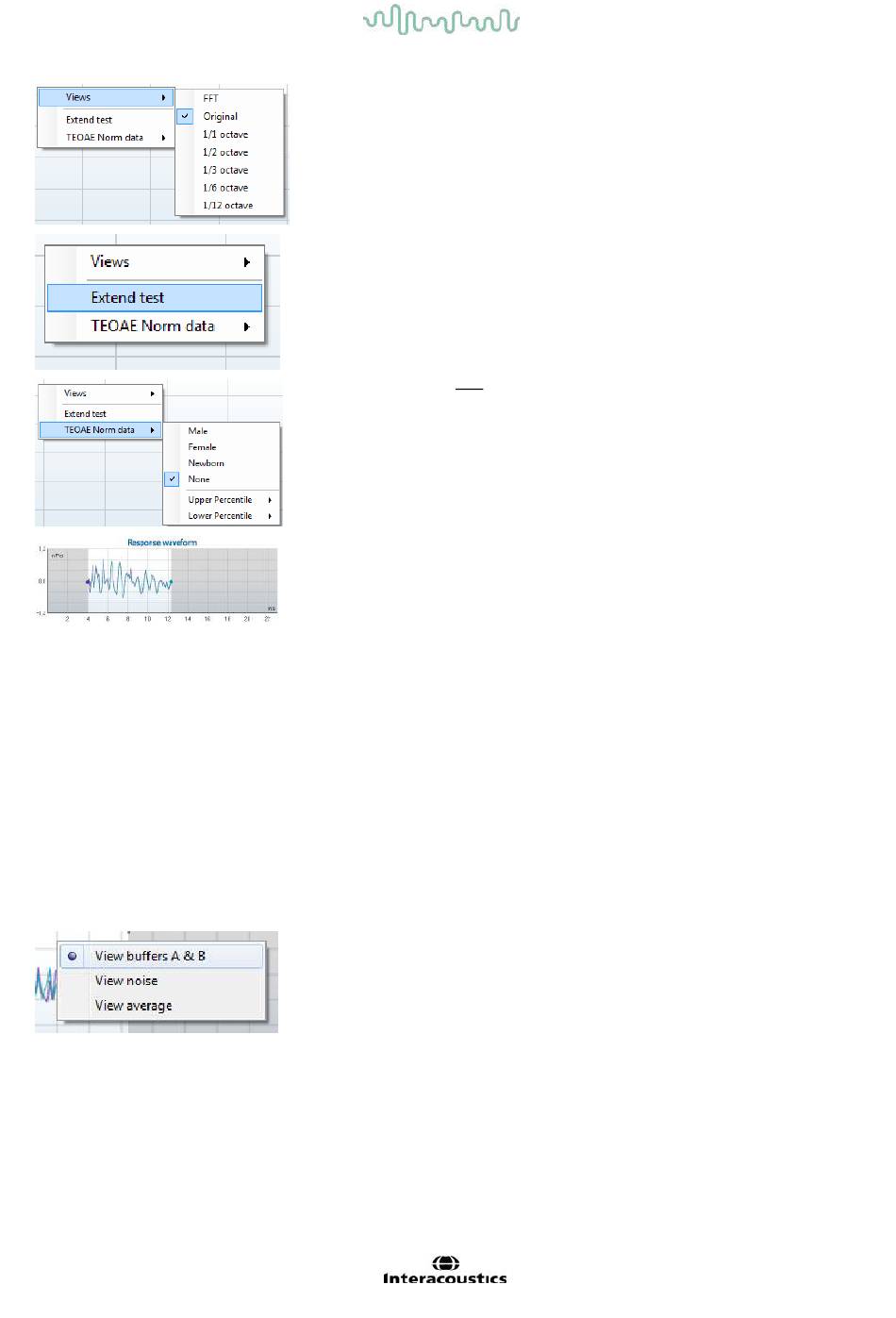

Il est possible de modifier la vue du graphique de réponse
TE en cliquant sur le bouton droit de la souris. Le menu
déroulant propose les options suivantes :
View (Vue) vous permet de passer de la Vue d'origine à
la vue FFT, affichage de bande d'1/1, 1/2, 1/3, 1/6 et
1/12ème d'octave.
Extend test (Étendre test) permet de continuer à tester
après la fin du test, qu'il se soit terminé de lui-même ou
qu'il ait été arrêté manuellement. Le compteur reviendra à
0 et commencera à compter sans limite de temps.
Appuyez sur Stop pour arrêter les tests. L'option
d'extension du test n'est disponible que lorsque l'option
PASS/REFER n'est pas activée pour le protocole.
Norm data (Données normatives) vous permet de
changer les données normatives TE affichées dans le
graphique de réponse TE.
La forme d'onde de réponse, la fenêtre
d'enregistrement et la plage de reproductibilité de la
réponse s'affichent.
Les flèches indiquent le début et la fin de la fenêtre
d'enregistrement. Les zones situées en dehors de la
fenêtre d'enregistrement sont grisées. Vous pouvez
modifier la position du début et de la fin de la fenêtre
d'enregistrement avant de commencer un test en
déplaçant les flèches sur le graphique à l'aide de votre
souris.
La plage de la fenêtre de reproductibilité de la forme
d'onde est indiquée au moyen d'une ligne noire sur l'axe
horizontal. Seule la forme d'onde située dans cette plage
est prise en compte pour le calcul du pourcentage de
reproductibilité de la forme d'onde.
Cliquez sur les cercles turquoise ou violet au bout de
chaque forme d'onde et déplacez la souris pour séparer
les courbes au sein du graphique
Cliquez sur le graphique de forme d'onde de réponse à
l'aide du bouton droit de la souris pour modifier
l'affichage.
View buffers A & B (Voir tampons A et B) est la vue par
défaut et affiche les deux formes d'onde EOA moyennées
et superposées.
View noise (Voir bruit) affiche le bruit de la forme d'onde
(Bruit = Tampon A – Tampon B).
View average (Voir moyenne) affiche la moyenne des
formes d'onde A et B.
Page 99
