11. IMPORTANT: pour éviter d'endommager la
Barre Transversale du Détecteur (81), n'utili-
sez pas d'outils électriques et évitez de trop
serrer les Vis #10 x 3/4" (4).

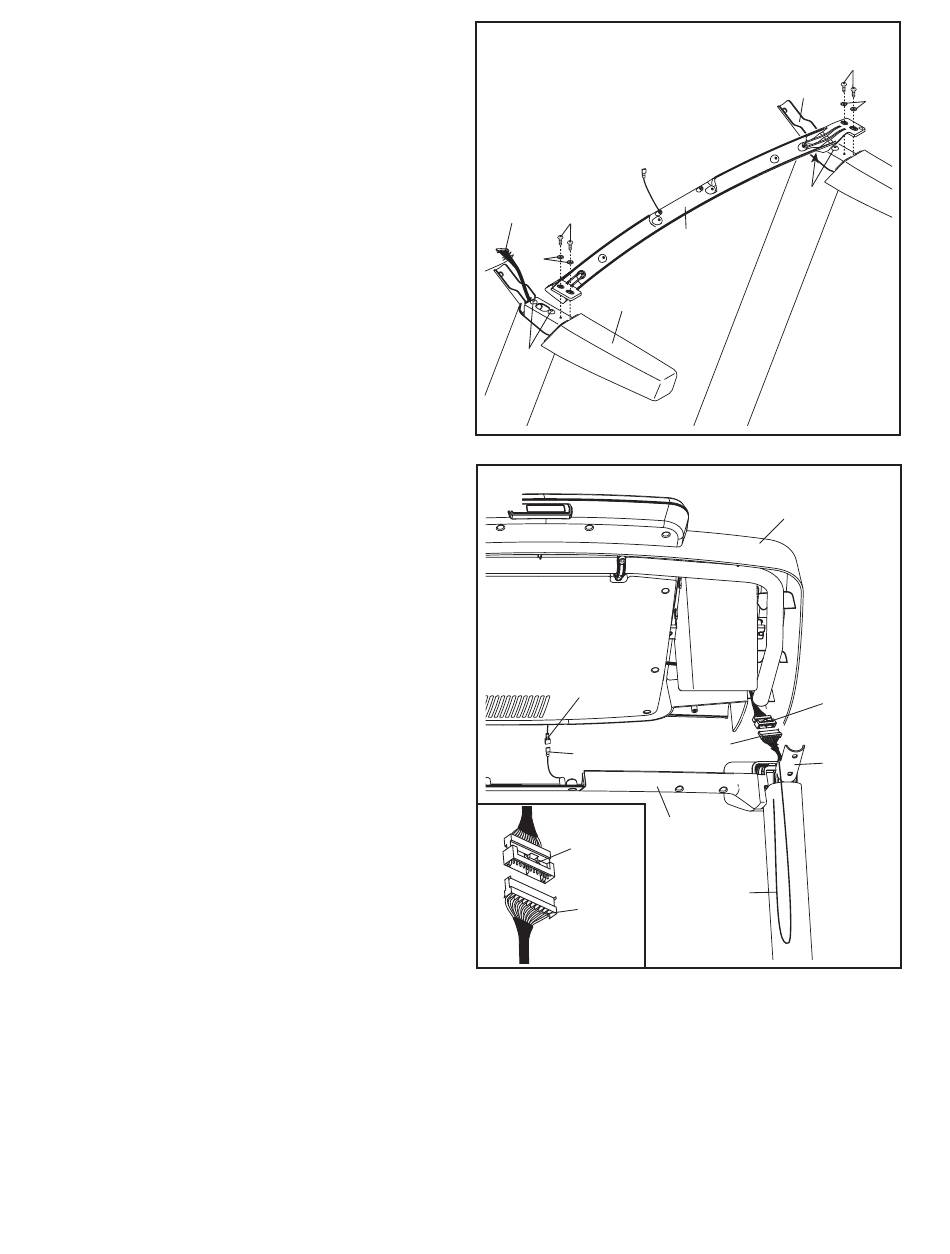

Orientez la Barre Transversale du Détecteur
(81) comme sur le schéma. Attachez la Barre
Transversale du Détecteur sur les assemblages
de la rampe (C, E) à l'aide de quatre Vis #10 x
3/4" (4) et quatre Rondelles Étoilées (5). Vissez
les quatre Vis de quelques tours chacune avant
de toutes les serrer.
Assurez-vous que le Fil du Montant (91) n'est
pas pincé. Serrez fermement les quatre Vis de
5/16" x 2 3/4" (12)
12. Avec líaide díune autre personne, tenez le
bloc console près de l'assemblage de la rampe
gauche (C) et de l'assemblage de la rampe
droite (non illustrée).
Branchez le fil de terre de l'assemblage de la
console dans le Fil de Terre (80) sur la Barre
Transversale du Détecteur (81).
Branchez le Fil du Montant (91) dans le fil de la
console. Reportez-vous au schéma encadré.
Les connecteurs doivent glisser facilement
l'un dans l'autre de façon à s'emboîter. Si tel
n'est pas le cas, retournez l'un des connecteurs
et ressayez. Ensuite, retirez l'attache-fil du Fil
du Montant.
11
91 4
5
C
12
12
Fil de
Terre
80
Fil de la
Console
91
12
E
12
81
Assemblage
de la Console
Fil de la
Console
91
C
81
Attache-
Fil
4
5
