10
Réglages
10.4

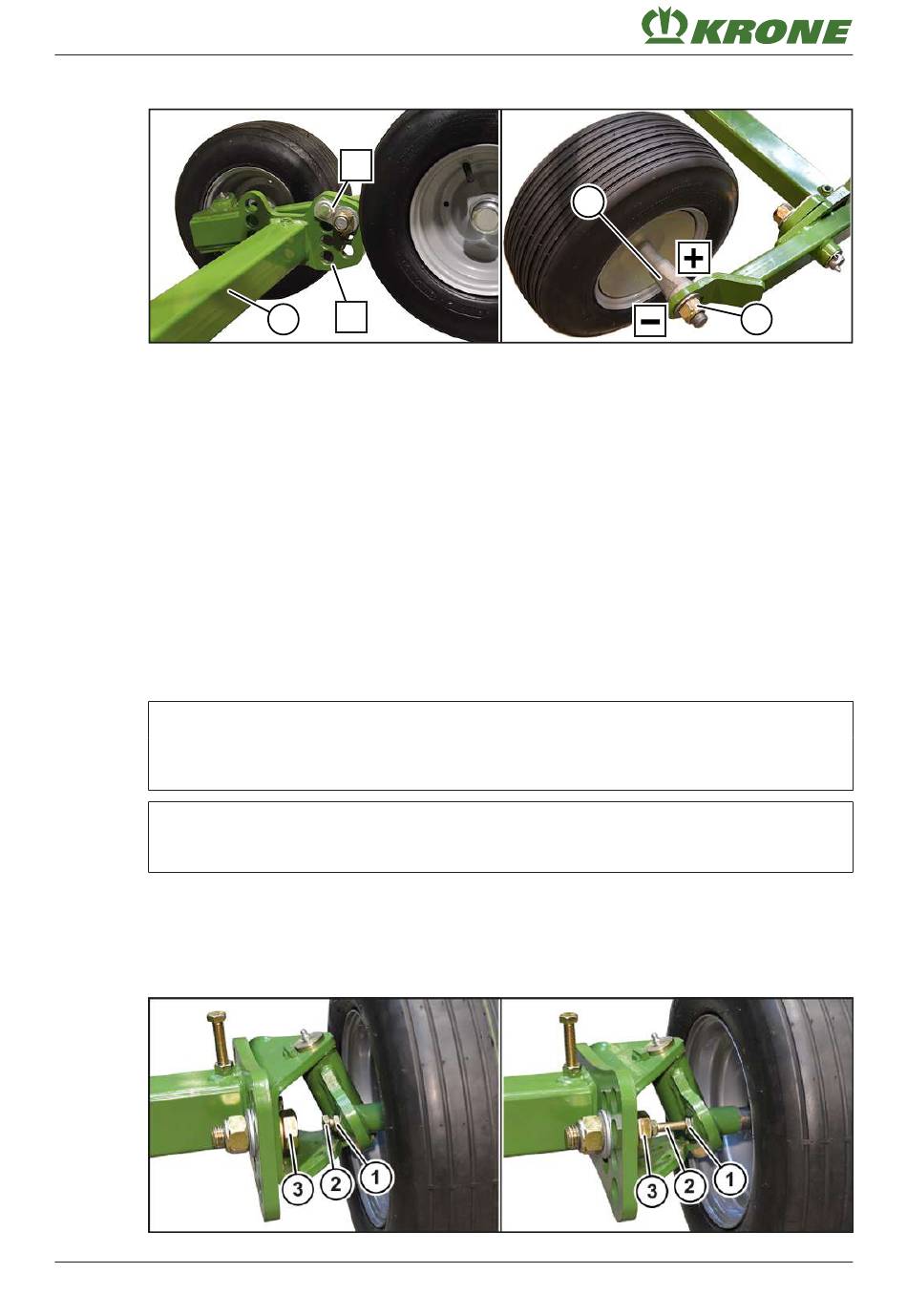

Fixation des roues de jauge auto-directionnelles
Pour la version « Châssis tandem avec roues auto-directionnelles »
KSG000-031
Pos. I ≙ écart minimal entre les dents et le sol
Pos. IV ≙ écart maximal entre les dents et le sol
„ Pour régler l'inclinaison des toupies, démonter les roues de jauge arrière et les déplacer
dans le gabarit des trous. Pour une meilleure orientation, observer le réglage de base de
l'inclinaison des toupies,
„ Serrer les écrous avec un couple de serrage M
Réglage de précision via l'excentrique (3)
- ≙ réduire l'écart entre les dents et le sol
+ ≙ augmenter l'écart entre les dents et le sol
„ Desserrer l'écrou du boulon de roue (2).
„ Tourner l'excentrique (3) pour régler l'inclinaison des toupies.
„ Serrer l'écrou du boulon de roue (2) avec un couple de serrage M
INFORMATION
Lors du réglage de l'inclinaison des toupies, s'assurer que l'essieu tandem (1) se trouve à
l'horizontale.
INFORMATION
Pour le fourrage lourd, régler le châssis à l'intérieur le plus bas possible.
10.4
Fixation des roues de jauge auto-directionnelles
Pour la version « Roues de jauge auto-directionnelles »
KS000-147
88
I
II
1
voir
Page 84.
3
=200 Nm.
A
=200 Nm.
A
Notice d'utilisation originale 150001025_05_fr
2
Swadro TS 740
