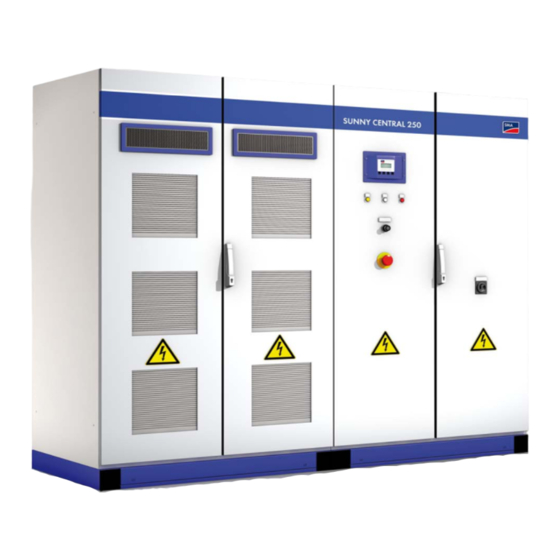

SMA Sunny Central 200 Instructions D'installation
Onduleur central
Masquer les pouces
Voir aussi pour Sunny Central 200:
- Manuel d'utilisation (100 pages) ,
- Instructions d'installation (92 pages) ,
- Mode d'emploi (4 pages)
Manuels Connexes pour SMA Sunny Central 200
Sommaire des Matières pour SMA Sunny Central 200
- Page 1 Onduleur central SUNNY CENTRAL 200 / 250 / 250HE / 350 Instructions d’installation SC20_25_35-IFR094521 | 98-4001621 | Version 2.1...
-
Page 3: Table Des Matières
SMA Solar Technology AG Table des matières Table des matières Remarques concernant ces instructions d'installation et d'utilisation ........7 Champ d'application . - Page 4 5.2.1 Sunny Central 200 / 250 / 250HE....... 33 5.2.2 Sunny Central 350 .
- Page 5 6.5.1 Sunny Central 200 / 250 / 250HE....... 61 6.5.2 Sunny Central 350 .
- Page 6 Caractéristiques techniques......81 Sunny Central 200 ........81 Sunny Central 250 .
-
Page 7: Remarques Concernant Ces Instructions D'installation Et
à l'installation. Tous ces documents doivent être accessibles en permanence. Pour obtenir des informations complémentaires sur le Sunny Central, veuillez consulter la zone de téléchargement sous www.SMA-France.com. Vous trouverez entre autres dans la zone de téléchargement : • Conditions d'installation du Sunny Central •... -
Page 8: Symboles Utilisés
Remarques concernant ces instructions d'installation et d'utilisation SMA Solar Technology AG 1.4 Symboles utilisés Dans ce document sont utilisés les types de consignes de sécurité suivants ainsi que des remarques générales : DANGER ! « DANGER » indique une consigne de sécurité dont le non-respect entraîne inévitablement... -
Page 9: Sécurité
C Réseau basse ou moyenne tension Sunny Central 200 / 250 / 350 Le Sunny Central 200 / 250 / 350 est doté d'un transformateur basse tension et alimente le réseau basse tension. Sunny Central 250HE Le Sunny Central 250HE est un onduleur central high efficiency qui ne possède pas de transformateur basse tension propre. -
Page 10: Personnel
Sécurité SMA Solar Technology AG 2.2.1 Personnel Seul du personnel qualifié est en droit d'effectuer des travaux sur le Sunny Central. Le terme « qualifié » signifie que la personne dispose d'une qualification en rapport avec l'intervention en question. Le personnel doit connaître le contenu des guides d'installation et d'utilisation du Sunny Central pour mettre en service et utiliser le Sunny Central. -
Page 11: Travaux Sur Le Sunny Central
SMA Solar Technology AG Sécurité • Un générateur dont le montage est très ramifié ne peut, en cas de dysfonctionnement (par exemple un court-circuit), être que difficilement déconnecté. Nous vous conseillons d'installer en outre des interrupteurs-sectionneurs DC externes qui déconnectent l'onduleur, les lignes principales DC ainsi que les Sunny String-Monitor (interrupteur DC disponible en option). -
Page 12: Remarques Générales
Sécurité SMA Solar Technology AG Des tensions comportant un risque d'électrocution peuvent également survenir lorsque le Sunny Central est hors service. Après avoir mis le Sunny Central hors tension, attendez au moins 5 minutes que tous les condensateurs soient déchargés avant de commencer les travaux sur le Sunny Central. -
Page 13: Protection Auditive
SMA Solar Technology AG Sécurité Protection auditive Les ventilateurs de l'appareil et l'élément de puissance causent des nuisances sonores élevées en cours de fonctionnement. Par ailleurs, une panne de l'appareil peut engendrer un niveau sonore élevé. Nous vous recommandons donc, lorsque vous pénétrez le local électrique, de porter une protection auditive. -
Page 14: Contenu De La Livraison
Contenu de la livraison SMA Solar Technology AG 3 Contenu de la livraison 3.1 Contenu de livraison standard Sunny Central 200 / 250 / 250HE Position Nombre Désignation Armoire DC / onduleur Armoire AC Jeu de documents • Guide d'installation • Guide d'utilisation •... - Page 15 SMA Solar Technology AG Contenu de la livraison Position Nombre Désignation Kit de montage de l'armoire de distribution • Crampon de juxtaposition verticaux • Équerre de juxtaposition TS angle • Crampon de juxtaposition horizontaux • Attache rapide de juxtaposition Collier de câble OBO 16 - 22 mm Collier de câble OBO 58 - 64 mm...
-
Page 16: Contenu De Livraison Standard Sunny Central 350
Contenu de la livraison SMA Solar Technology AG 3.2 Contenu de livraison standard Sunny Central 350 Position Nombre Désignation Armoire DC / onduleur Armoire AC Jeu de documents • Guide d'installation • Guide d'utilisation • Schéma de raccordement des variantes • Protocole de mise en service Documentation de la surveillance d'isolation (de la société... -
Page 17: Identification Du Sunny Central
SMA Solar Technology AG Contenu de la livraison Position Nombre Désignation Contre-plaque OBO Contre-plaque OBO Contre-plaque OBO Serre-câbles de blindage 0 - 8 mm Serre-câbles de blindage 19 mm 3.3 Identification du Sunny Central Vous pouvez identifier le Sunny Central grâce à sa plaque signalétique. La plaque signalétique se trouve à... -
Page 18: Contrôle Des Dommages Dus Au Transport
Vérifiez si l'emballage et le Sunny Central sont endommagés et comparez le contenu de livraison avec le bon de livraison. Si l'appareil est endommagé ou si la livraison n'est pas claire, signalez-le immédiatement à SMA Solar Technology. 3.3.2 Stockage L'emballage de transport offre une protection suffisante contre l'humidité et les dommages liés au transport du Sunny Central. -
Page 19: Installation
Le présent chapitre décrit les possibilités de transport du Sunny Central et les exigences auxquelles le lieu d'installation doit répondre. Les conditions de transport et d'installation sont individuelles pour chaque Sunny Central. Vous trouverez les informations correspondantes dans la zone de téléchargement de SMA Solar Technology. Identification des armoires Le Sunny Central est composé... -
Page 20: Structure
Installation SMA Solar Technology AG 4.2.2 Structure L'illustration suivante montre, de manière exemplaire, la disposition schématique d'un local électrique équipé de Sunny Central 250HE. 4.3 Aération et évacuation de l'air Pour être refroidi, le Sunny Central nécessite un apport en air frais. Pour garantir le fonctionnement sûr et la puissance d'injection sur le réseau maximale, il est nécessaire de respecter les températures... -
Page 21: Aperçu Des Ouvertures D'arrivée Et D'évacuation D'air
SMA Solar Technology AG Installation L'onduleur central est conçu pour fonctionner avec une humidité relative comprise entre 15 et 95 %. Veillez à évacuer la chaleur émise par le Sunny Central (air dégagé) afin de respecter les températures ambiantes maximales autorisées. Nous vous recommandons de conduire l'air dégagé... -
Page 22: Ouvertures D'arrivée D'air Sunny Central 200
Ouvertures d'arrivée d'air Sunny Central 200 Ouvertures d'évacuation d'air Sunny Central 200 La position des ouvertures d'évacuation d'air du Sunny Central 200 dépend de la variante. Les ouvertures d'évacuation d'air peuvent se trouver sur la face arrière ou le toit du Sunny Central, en fonction de la variante sélectionnée. -
Page 23: Ouvertures D'arrivée D'air Sunny Central 250
SMA Solar Technology AG Installation Ouvertures d'arrivée d'air Sunny Central 250 Ouvertures d'évacuation d'air Sunny Central 250 La position des ouvertures d'évacuation d'air du Sunny Central 250 dépend de la variante sélectionnée. Les ouvertures d'évacuation d'air peuvent se trouver sur la face arrière ou le toit du Sunny Central, en fonction de la variante sélectionnée. -
Page 24: Ouvertures D'arrivée D'air Sunny Central 250He
Installation SMA Solar Technology AG Ouvertures d'arrivée d'air Sunny Central 250HE Ouvertures d'évacuation d'air Sunny Central 250HE La position des ouvertures d'évacuation d'air du Sunny Central 250HE dépend de la variante sélectionnée. Les ouvertures d'évacuation d'air peuvent se trouver sur la face arrière ou le toit du Sunny Central, en fonction de la variante sélectionnée. -
Page 25: Ouvertures D'arrivée Et D'évacuation D'air Sunny Central 350
SMA Solar Technology AG Installation Ouvertures d'arrivée et d'évacuation d'air Sunny Central 350 Arrivée d’air Évacuation d'air 4.4 Possibilités de transport Les onduleurs Sunny Central peuvent être transportés à l'aide d'un chariot à fourche, d'un chariot élévateur ou d'une fourche pour grue. Ils se composent de deux armoires de distribution, d'une armoire DC / onduleur et d'une armoire AC. -
Page 26: Transport Du Sunny Central Avec Un Chariot À Fourche Ou Un Élévateur
Installation SMA Solar Technology AG 4.4.1 Transport du Sunny Central avec un chariot à fourche ou un élévateur 1. Dévissez les caches avant et arrière des socles à l'aide d'une clé Torx TX30. 2. Chargez l'armoire de distribution à l'aide du chariot à... -
Page 27: Transport Du Sunny Central Avec Une Fourche Pour Grue
SMA Solar Technology AG Installation 4.4.2 Transport du Sunny Central avec une fourche pour grue 1. Dévissez les caches avant et arrière des socles à l'aide d'une clé Torx TX30. 2. Chargez l'armoire de distribution sur la fourche pour grue. 3. Transportez maintenant l'armoire de distribution sur le lieu d'installation. -
Page 28: Montage Sur Le Lieu D'installation
C'est là que vous trouverez la marche à suivre pour l'assemblage. Si vous utilisez un Sunny Central 200 / 250 avec option « Protection contre les substances chimiquement actives », les armoires de distribution doivent être assemblées de la manière décrite ci- après. - Page 29 SMA Solar Technology AG Installation 3. Assemblez les armoires de distribution aux positions A et B en utilisant les vis, rondelles, anneaux à bord d'arrêt et équerres compris dans la livraison. Respectez les indications figurant dans la documentation jointe de Rittal. Le graphique suivant montre le Sunny Central 250 avec option «...
-
Page 30: Retrait Des Sécurités De Transport
Installation SMA Solar Technology AG 4.5.2 Retrait des sécurités de transport Dans certains onduleurs Sunny Central, le transformateur est doté de sécurités de transport qui raccordent le transformateur à l'armoire de distribution. Le tableau suivant vous indique quels onduleurs Sunny Central sont équipés d'une sécurité transport pour le transformateur. -
Page 31: Connexions Électriques Internes
« Protection contre les substances chimiquement actives » Le Sunny Central 200 / 250 avec option « Protection contre les substances chimiquement actives » est entièrement blindé. Les deux armoires de distribution sont séparées l'une de l'autre par une paroi latérale. - Page 32 Connexions électriques internes SMA Solar Technology AG 1. Desserrez les écrous moletés des tôles coulissantes (A). 2. Déplacez les tôles coulissantes vers le haut ou vers le bas. 3. Faites passer dans l'armoire AC les câbles suivants à travers la nappe isolante en feutre.
-
Page 33: Raccordement Des Câbles De Puissance
4. Raccordez les câbles de commande au bornier d'interconnexion. ☑ Les câbles de commande sont raccordés. 5.2 Raccordement des câbles de puissance 5.2.1 Sunny Central 200 / 250 / 250HE Les câbles de puissance raccordent les éléments de puissance de l'armoire DC / onduleur au filtre sinus de l'armoire AC. -
Page 34: Danger D'incendie
Connexions électriques internes SMA Solar Technology AG Procédure de raccordement des câbles de puissance : 1. Dévissez le capot de protection de l'élément de puissance. ☑ Le capot de protection est démonté. Les raccords de l'élément de puissance sont maintenant accessibles. -
Page 35: Sunny Central 350
SMA Solar Technology AG Connexions électriques internes 5. Liez ensemble les câbles à l'aide d'un attache-câbles. Sinon, les arêtes métalliques pointues ou vives risquent d'endommager l'isolation des câbles. ☑ Le raccordement des câbles de puissance est maintenant achevé. 6. Remontez le capot de protection de l'élément de puissance. - Page 36 Connexions électriques internes SMA Solar Technology AG 3. Raccordez les câble de puissance. Pour serrer l'écrou, maintenez la vis en position. DANGER ! Danger d'incendie ! Si le raccordement des éléments de puissance est mal effectué, un incendie risque de se produire.
-
Page 37: Sunny Central 200 / 250 Avec Option « Protection Contre Les Substances Chimiquement Actives
» Les câbles de puissance raccordent les éléments de puissance de l'armoire DC / onduleur aux filtres sinus de l'armoire AC. Pour le Sunny Central 200, vous devez raccorder 3 câbles de puissance et 6 pour le Sunny Central 250. - Page 38 Connexions électriques internes SMA Solar Technology AG 2. Introduisez les câbles 2W1, 2V1 et 2U1 dans l'armoire DC en les faisant passer dans le presse- étoupe (B). 3. Raccordez les câbles 2W1, 2V1 et 2U1 à l'élément de puissance gauche.
- Page 39 SMA Solar Technology AG Connexions électriques internes DANGER ! Danger d'incendie ! Si le raccordement des éléments de puissance est mal effectué, un incendie risque de se produire. • Respectez l'ordre des opérations lors du raccordement des éléments de puissance.
- Page 40 Connexions électriques internes SMA Solar Technology AG DANGER ! Danger d'incendie ! Si le raccordement des éléments de puissance est mal effectué, un incendie risque de se produire. • Respectez l'ordre des opérations de raccordement des éléments de puissance. Anneau à bord d'arrêt...
-
Page 41: Raccordement De La Connexion De Terre
Connexions électriques internes 5.3 Raccordement de la connexion de terre 5.3.1 Sunny Central 200 / 250 / 250HE et 350 Les rails de terre des deux armoires de distribution doivent être raccordés l'un à l'autre. Ils se trouvent dans la partie inférieure des parois latérales. Les câbles nécessaires à cela sont compris dans la livraison. -
Page 42: Sunny Central 200 / 250 Avec Option « Protection Contre Les Substances
Connexions électriques internes SMA Solar Technology AG 5.3.2 Sunny Central 200 / 250 avec option « Protection contre les substances chimiquement actives » Les rails de terre pour les différentes armoires de distribution se trouvent en bas sur les parois latérales. -
Page 43: Raccordement Des Câbles De Commande Au Bornier D'interconnexion
SMA Solar Technology AG Connexions électriques internes 2. Raccordez le câble de terre au rail de terre indiqué. 3. Serrez bien le presse-étoupe (A). Prudence ! Les presse-étoupes perméables à l'air peuvent entraîner la corrosion du Sunny Central. • Serrez suffisamment le presse-étoupe. -
Page 44: Raccordement Du Sunny Central Control À L'élément De Puissance
Connexions électriques internes SMA Solar Technology AG 5.5 Raccordement du Sunny Central Control à l'élément de puissance Les câbles de données raccordent le Sunny Central Control à la platine de contrôle de fonctionnement de l'élément de puissance. Le câble de données est doté d'un contact à fiche à... -
Page 45: Raccordement Des Câbles De Commande Internes
SMA Solar Technology AG Connexions électriques internes 5.6 Raccordement des câbles de commande internes Les câbles de commande internes X8et X9 se trouvent dans le canal du câble d'interconnexion de l'armoire de l'onduleur. Ils raccordent l'armoire AC à la platine de commande. La platine de commande se trouve dans l'élément de puissance. -
Page 46: Raccordement De La Surveillance D'isolation (En Option)
Connexions électriques internes SMA Solar Technology AG 5.7 Raccordement de la surveillance d'isolation (en option) Le câble de commande bifilaire de la surveillance d'isolation se trouve dans le canal du câble d'interconnexion. Il raccorde l'armoire DC à la surveillance d'isolation. La surveillance d'isolation est placée dans l'armoire DC. -
Page 47: Montage Du Capteur De Température Interne
SMA Solar Technology AG Connexions électriques internes 5.8 Montage du capteur de température interne Capteur de température du Sunny Central 350 Le Sunny Central 350 est équipe de série d'un capteur de température préinstallé. Procédez comme décrit au chapitre 5.9 « Sunny Central monté en équipe (en option) »... -
Page 48: Sunny Central Monté En Équipe (En Option)
En option, 2 onduleurs Sunny Central peuvent être accouplés. Si vous recourez au montage en équipe, le câblage en équipe interne des deux armoires de distribution doit être raccordé. 5.9.1 Raccordement des câbles Team au Sunny Central 200 / 250 / 250HE Le câblage en équipe doit être effectué... -
Page 49: Raccordement Des Câbles Team Du Sunny Central 200 / 250 Avec Option « Protection Contre Les Substances Chimiquement Actives
SMA Solar Technology AG Connexions électriques internes 5.9.2 Raccordement des câbles Team du Sunny Central 200 / 250 avec option « Protection contre les substances chimiquement actives » Le câblage en équipe doit être effectué tant sur l'appareil maître que sur l'appareil esclave. -
Page 50: Câbles Team Du Sunny Central 350
Connexions électriques internes SMA Solar Technology AG 1. Introduisez les câbles Team à l'intérieur du boîtier via les presse-étoupes. 2. Serrez bien le presse-étoupe (A). Prudence ! Les passages de câbles perméables à l'air peuvent entraîner la corrosion du Sunny Central. -
Page 51: Raccordement De La Résistance Evr (En Option)
SMA Solar Technology AG Connexions électriques internes 5.10 Raccordement de la résistance EVR (en option) La résistance EVR augmente la tension DC maximale admissible pouvant être appliquée au raccordement de l'appareil pendant la marche à vide à 1 000 V DC. La résistance EVR se monte sur le toit du Sunny Central. -
Page 52: Raccordements Externes
Les conditions d'installation (document séparé) contiennent les sections maximales de raccordement des câbles et cosses. Vous pouvez télécharger les conditions d'installation dans la zone de téléchargement de www.SMA-France.com. Connexions électriques Utilisez impérativement le schéma de raccordement fourni pour l'établissement de toutes les connexions électriques. -
Page 53: Démontage Des Tôles Coulissantes
SMA Solar Technology AG Raccordements externes 6.1 Démontage des tôles coulissantes L'introduction des câbles externes s'effectue au niveau du sol du Sunny Central. Pour ce faire, les tôles coulissantes situées sur le sol de l'onduleur doivent être démontées. Le graphique suivant montre la position des tôles coulissantes dans l'armoire DC / onduleur et dans l'armoire AC. -
Page 54: Raccordement Du Réseau Ac
Raccordements externes SMA Solar Technology AG 6.2 Raccordement du réseau AC 6.2.1 Raccordement des câbles AC au Sunny Central 200 /250 Configuration du réseau Les onduleurs Sunny Central sont configurés pour être raccordés aux réseaux TN-C. Le raccordement à un réseau TN-S ou TT est également possible. Pour ce faire, le pontage entre N et PE doit être retiré... -
Page 55: Raccordement Des Câbles Ac Au Sunny Central 350
SMA Solar Technology AG Raccordements externes Respectez le champ magnétique rotatif. Un champ magnétique tournant vers la droite doit être appliqué aux points de raccordement pour le réseau. Si aucun champ magnétique tournant à droite n'est détecté, le Sunny Central émet un message de défaut. -
Page 56: Raccordement Des Câbles Ac Au Sunny Central 250He
Raccordements externes SMA Solar Technology AG Position des points de raccordement pour le réseau AC La position exacte des points de raccordement AC diffère en fonction du modèle. Grâce à l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est possible de déterminer la position exacte des points de raccordement pour le réseau AC. -
Page 57: Raccordement De La Connexion De Terre Externe (Uniquement Pour Le Sunny Central 250He)
SMA Solar Technology AG Raccordements externes Le graphique suivant montre, de manière exemplaire, les points de raccordement pour le réseau AC du Sunny Central 250HE. Position des points de raccordement pour le réseau AC La position exacte des points de raccordement AC diffère en fonction du modèle. Grâce à... -
Page 58: Raccordement De L'alimentation Ac Propre
☑ Le câble de terre est raccordé. 6.4 Raccordement de l'alimentation AC propre L'énergie nécessaire à l'exploitation du Sunny Central 200, du Sunny Central 250 et du Sunny Central 350 est mise à disposition par une alimentation en tension externe ou est directement prélevée en interne. - Page 59 SMA Solar Technology AG Raccordements externes Le graphique suivant montre les bornes de raccordement destinées à l'alimentation AC propre du Sunny Central 250. Le graphique suivant montre les bornes de raccordement destinées à l'alimentation AC propre du Sunny Central 350.
-
Page 60: Raccordement De L'alimentation Propre Externe
Raccordements externes SMA Solar Technology AG 6.4.1 Raccordement de l'alimentation propre externe 1. Faites passer le câble par l'ouverture disponible dans le sol de l'armoire AC. 2. Compressez les ressorts des bornes de raccordement du réseau AC à l'aide d'un tournevis. -
Page 61: Sunny Central 200 / 250 / 250He
SMA Solar Technology AG Raccordements externes 6.5.1 Sunny Central 200 / 250 / 250HE Le graphique suivant montre, de manière exemplaire, le raccordement des entrées DC du Sunny Central 250. Point de raccordement des câbles DC Position des entrées DC La position exacte des entrées DC diffère en fonction du modèle. Grâce à l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est possible de déterminer la... -
Page 62: Sunny Central 350
Raccordements externes SMA Solar Technology AG 6.5.2 Sunny Central 350 Le graphique suivant montre, de manière exemplaire, le raccordement des entrées DC du Sunny Central 350. Point de raccordement des câbles DC Position des entrées DC La position exacte des entrées DC diffère en fonction du modèle. Grâce à l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est possible de déterminer la... - Page 63 SMA Solar Technology AG Raccordements externes 1. Démontez la plaque de montage avant (A) sur laquelle les fusibles DC sont installés. 2. Faites passer les câbles par l'ouverture disponible dans le sol de l'armoire DC. 3. Dotez les câbles de cosses.
-
Page 64: Raccordement Des Câbles Team (En Option)
Raccordements externes SMA Solar Technology AG 6.6 Raccordement des câbles Team (en option) Dans le montage en équipe, les câbles de puissance raccordent l'appareil maître à l'appareil esclave. Les câbles nécessaires à cela (longueur standard : 5 m) sont compris dans la livraison. Si la longueur des câbles ne suffit pas, un autre câble peut être utilisé. -
Page 65: Entrées Analogiques
SMA Solar Technology AG Raccordements externes 3. Raccordez les câbles. 4. Montez la décharge de tension. Fixez la décharge de tension au rail de retenue des câbles à l'aide des attache-câbles fournis. ☑ Les câbles Team sont raccordés. 6.7 Entrées analogiques Raccordement de la protection contre les surtensions (en option) La protection combinée contre la foudre et les surtensions pour les entrées de signaux est disponible... -
Page 66: Aperçu Des Entrées Analogiques
Raccordements externes SMA Solar Technology AG 6.7.3 Aperçu des entrées analogiques Occupation des entrées analogiques du Sunny Central Control Pour le raccordement des capteurs analogiques et les signaux numériques, utilisez impérativement le schéma de raccordement compris dans la livraison. Le raccordement s'effectue au niveau des bornes de raccordement. Veuillez tenir compte de la possibilité... -
Page 67: Remarques Concernant La Manipulation Des Contacts Blindés
SMA Solar Technology AG Raccordements externes 6.7.4 Remarques concernant la manipulation des contacts blindés Pour les câbles d'acheminement des signaux et les câbles bus externes, utilisez un câble blindé. Établissez un contact de grande surface entre le blindage des câbles et le rail de blindage en utilisant les serre-câbles de blindage fournis. -
Page 68: Désactivation À Distance
Raccordements externes SMA Solar Technology AG Position des bornes de raccordement pour les câbles d'acheminement des signaux et câbles bus Grâce à l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est possible de déterminer la position exacte des bornes de raccordement pour les câbles d'acheminement des signaux et câbles bus. -
Page 69: Raccordement Du Système De Communication
SMA Solar Technology AG Raccordements externes 6.9 Raccordement du système de communication 6.9.1 Interface NET L'interface NET sert à la communication avec le Sunny Data Control, l'ordinateur, le modem ou la Sunny WebBox. L'interface NET dépend des options sélectionnées et peut être exécutée sous la forme d'une interface Ethernet, ISDN ou analogique. - Page 70 Raccordements externes SMA Solar Technology AG Le Hub se trouve dans l'armoire AC. Le graphique suivant montre la position du Hub dans le Sunny Central 250HE. Dans le Sunny Central 350, les raccordements du Hub sont exécutés sous forme de bornes (A). Le graphique suivant montre la position des bornes de raccordement du Sunny Central 350.
-
Page 71: Interfaces Sérielles Lors Du Montage En Équipe
SMA Solar Technology AG Raccordements externes Descriptif technique Sunny String-Monitor Vous trouverez de plus amples informations sur le raccordement du câble RS485 dans le descriptif technique du Sunny String-Monitor. 6.9.3 Interfaces sérielles lors du montage en équipe Si vous utilisez le montage en équipe, le circuit de communication est effectué par le biais du port COM1 des deux Sunny Central Control. -
Page 72: Montage Des Tôles Coulissantes
Raccordements externes SMA Solar Technology AG 6.11 Montage des tôles coulissantes Une fois les travaux d'installation achevés, remettez les tôles coulissantes en place. Elles permettent de protéger le Sunny Central contre l'encrassement. 1. Collez le ruban d'étanchéité (A) fourni sur les faces avant des tôles coulissantes. -
Page 73: Mise En Service
Les droits ou demandes de garantie ne peuvent être revendiqués que si la première mise en service a été réalisée par SMA ou si le « protocole de mise en service pour les installations Sunny Central » mis à disposition par SMA a été entièrement complété et retourné... -
Page 74: Contrôle Du Câblage Du Sunny Central
Mise en service SMA Solar Technology AG 7.1 Contrôle du câblage du Sunny Central Contrôlez le raccordement correct et la bonne fixation de toutes les connexions électriques établies. Contrôle des connexions Consultez les connexions électriques exactes dans la présente documentation et le schéma de raccordement. -
Page 75: Contrôle De L'alimentation Ac Propre
SMA Solar Technology AG Mise en service Contrôle de l'alimentation AC propre • Contrôlez la bonne fixation des raccordements. • Si l'alimentation en tension interne est assurée par le câble d'alimentation du réseau, contrôlez la bonne fixation des pontages nécessaires conformément au schéma de raccordement. -
Page 76: Contrôle Des Valeurs De Réglage Des Thermostats Et De L'hygrostat
Mise en service SMA Solar Technology AG 7.1.3 Contrôle des valeurs de réglage des thermostats et de l'hygrostat Des thermostats réglables destinés à piloter les ventilateurs de l'armoire de distribution et le dispositif de déconnexion en cas de surtempérature sont placés à l'intérieur de l'appareil. La commande du chauffage s'effectue par le biais d'un hygrostat réglable. -
Page 77: Contrôle De La Tension De L'alimentation Ac Propre
SMA Solar Technology AG Mise en service Contrôle de la tension de l'alimentation AC propre • Mesurez et documentez les tensions AC. – L1-L2 – L1-L3 – L2-L3 – L1-N – L2-N – L3-N Contrôle des tensions DC AVERTISSEMENT ! Risque d'arc électrique en cas de mauvais raccordement de l'instrument de... -
Page 78: Préparatifs À La Mise En Service
Affichage des défauts du Sunny Central Control Vous trouverez de plus amples informations sur l'élimination des défauts dans le guide d'utilisation du Sunny Central. Si vous ne pouvez pas remédier au défaut, contactez le Service en ligne de SMA Solar Technology. Travaux préparatoires 1. -
Page 79: Contrôle De L'arrêt D'urgence
SMA Solar Technology AG Mise en service Contrôle de l'arrêt d'urgence DANGER ! Danger d'électrocution et de brûlure en cas de contact avec les composants conducteurs du réseau basse tension ! • Ne touchez aucun autre composant que ceux mentionnés dans le guide. -
Page 80: Contrôle De La Polarité Des Câbles Team (En Option)
Mise en service SMA Solar Technology AG Contrôle de la polarité des câbles Team (en option) 1. Ouvrez la porte. AVERTISSEMENT ! Risque d'arc électrique en cas de mauvais raccordement de l'instrument de mesure. • Veillez au raccordement correct de l'instrument de mesure. -
Page 81: Caractéristiques Techniques
SMA Solar Technology AG Caractéristiques techniques 8 Caractéristiques techniques 8.1 Sunny Central 200 Valeurs d'entrée Puissance nominale DC 210 kW Puissance photovoltaïque max. (recommandée) P 230 kWp Plage de tension DC (MPPT) 450 V – 820 V Tension DC maximale admissible 880 V Tension DC maximale admissible avec EVR 1.000 V (en option) -
Page 82: Dimensions
Caractéristiques techniques SMA Solar Technology AG Dimensions Largeur / Hauteur / Profondeur (l / h / p) 800 mm + 1.200 mm / 2.120 mm / 850 mm (standard) Largeur / Hauteur / Profondeur (l / h / p) 1.200 mm + 1.200 mm / 2.120 mm / 850 mm (pour l'option «... -
Page 83: Sunny Central 250
SMA Solar Technology AG Caractéristiques techniques 8.2 Sunny Central 250 Valeurs d'entrée Puissance nominale DC 262 kW Puissance photovoltaïque max. (recommandée) P 290 kWp Plage de tension DC (MPPT) 450 V – 820 V Tension DC maximale admissible 880 V Tension DC maximale admissible avec EVR 1.000 V (en option) - Page 84 Caractéristiques techniques SMA Solar Technology AG Consommation Autoconsommation en service (Pjour) < 1 500 W Autoconsommation en mode veille (P < env. 80 W nuit Tension d'alimentation propre externe / 3 x 400 V, 50 Hz / 60 Hz / TN-S, TT configuration du réseau...
-
Page 85: Sunny Central 250He
SMA Solar Technology AG Caractéristiques techniques 8.3 Sunny Central 250HE Valeurs d'entrée Puissance nominale DC 261 kW Puissance photovoltaïque max. (recommandée) P 285 kW Plage de tension DC (MPPT) 450 V – 820 V Tension DC maximale admissible 880 V Tension DC maximale admissible avec EVR 1.000 V (en option) - Page 86 Caractéristiques techniques SMA Solar Technology AG Consommation Autoconsommation en service (P < 1.500 W jour Autoconsommation en mode veille (P < env. 80 W nuit Tension d'alimentation propre externe / 3 x 400 V, 50 Hz / 60 Hz / TN-S, TT configuration du réseau...
-
Page 87: Sunny Central 350
SMA Solar Technology AG Caractéristiques techniques 8.4 Sunny Central 350 Valeurs d'entrée Puissance nominale DC 369 kW Puissance photovoltaïque max. (recommandée) P 405 kWp Plage de tension DC (MPPT) 450 V – 820 V Tension DC maximale admissible 880 V Tension DC maximale admissible avec EVR 1.000 V (en option) - Page 88 Caractéristiques techniques SMA Solar Technology AG Consommation Autoconsommation en service (Pjour) < 2.500 W Autoconsommation en mode veille (P < env. 70 W nuit Tension d'alimentation propre externe / 3 x 400 V, 50 Hz / 60 Hz / TN-S, TT configuration du réseau...
-
Page 89: Contact
SMA Solar Technology AG Contact 9 Contact En cas de problèmes techniques concernant nos produits, prenez contact avec notre Service en Ligne. Les données suivantes nous sont nécessaires afin de pouvoir assurer une assistance ciblée : • Type d'appareil du Sunny Central •... -
