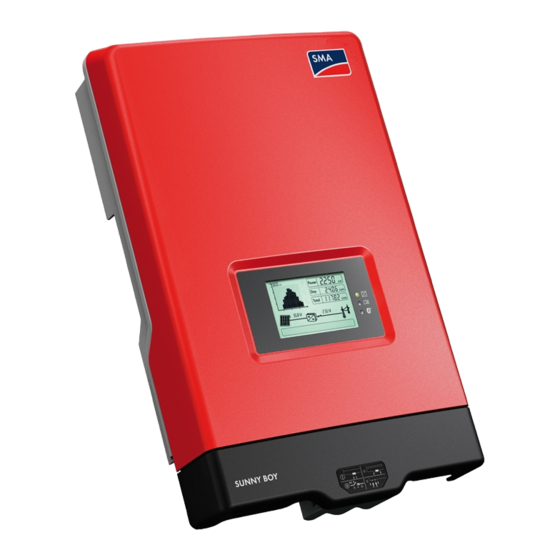

Manuels Connexes pour SMA SUNNY BOY Serie
Sommaire des Matières pour SMA SUNNY BOY Serie
- Page 1 Relais multifonction et OptiTrac Global Peak SUNNY BOY / SUNNY TRIPOWER / WINDY BOY Description technique ZusFunktNG-TB-TFR121224 | Version 2.4...
- Page 3 SMA Solar Technology AG Table des matières Table des matières Remarques relatives à ce document ....5 Champ d’application ....... . . 5 Groupe cible.
- Page 4 Table des matières SMA Solar Technology AG ZusFunktNG-TB-TFR121224 Description technique...
- Page 5 Ce document décrit les possibilités de raccordement et les modes de fonctionnement du relais multifonction ainsi que la fonction OptiTrac Global Peak. Le relais multifonction et OptiTrac Global Peak sont disponibles dans les onduleurs SMA suivants en fonction du matériel et du micrologiciel utilisés.
- Page 6 Remarques relatives à ce document SMA Solar Technology AG 1.2 Groupe cible Ce document s’adresse aux utilisateurs et aux installateurs de l’onduleur. Certaines des actions décrites dans ce document doivent être réalisées uniquement par une personne qualifié en électricité. 1.3 Informations complémentaires Les instructions d’installation de l’onduleur concerné...
- Page 7 SMA Solar Technology AG Sécurité 2 Sécurité 2.1 Utilisation conforme Le relais multifonction sert à activer et désactiver un indicateur de dysfonctionnement ou un autre appareil consommateur externe en fonction des paramètres et des valeurs de mesure de l’onduleur. L’OptiTrac Global Peak sert à optimiser le rendement des modules photovoltaïques à moitié...
- Page 8 Connecter un ventilateur externe en fonction de la température En cas de températures ambiantes élevées, les onduleurs SMA réduisent leur puissance pour éviter une surchauffe. Si l’emplacement où l’onduleur est installé ne correspond pas aux conditions climatiques indiquées dans les instructions d’installation de l’onduleur, un refroidissement supplémentaire peut réduire des pertes éventuelles.
- Page 9 SMA Solar Technology AG Relais multifonction 3.2 Possibilités de raccordement du relais multifonction Seules des personnes qualifiées en électricité peuvent exécuter les raccordements décrits dans ce chapitre. PRUDENCE Le relais multifonction peut être endommagé en raison d’une charge de contact trop importante ! •...
- Page 10 Relais multifonction SMA Solar Technology AG 3.2.1 Raccordement pour une utilisation avec un indicateur de pannes Si vous souhaitez utiliser un indicateur de pannes, vous devez raccorder le relais de telle sorte que la position 2-3 soit la position active. Vous pouvez également raccorder les relais multifonction de plusieurs onduleurs à...
- Page 11 SMA Solar Technology AG Relais multifonction 3.2.2 Raccordement pour la commande d’un appareil consommateur Dans la plupart des modes de fonctionnement, la mise en route et l’arrêt d’un appareil consommateur a lieu en fonction des paramètres et des valeurs de mesure de l’onduleur. Pour ces modes de fonctionnement, raccordez le relais multifonction de telle sorte que la position 1-2 (fonctionnement) soit active.
- Page 12 Relais multifonction SMA Solar Technology AG 3.2.3 Raccordement pour l’état de commutation du relais du réseau Afin de déclencher un signal au niveau de l’exploitant du réseau, raccordez en parallèle les relais multifonction de tous les onduleurs raccordés dès que le premier onduleur se raccorde au réseau électrique public.
- Page 13 SMA Solar Technology AG Relais multifonction 3.3 Configuration des paramètres du relais multifonction 3.3.1 Sélection du mode de fonctionnement Le choix du mode de fonctionnement ainsi que d’autres configurations s’effectuent à l’aide de paramètres. Pour cela, vous disposez des possibilités suivantes en fonction du type de communication : •...
- Page 14 Relais multifonction SMA Solar Technology AG Sélection du mode de fonctionnement via Bluetooth Description Valeur Explication Valeur par défaut Mode de Mode de Message d’erreur Contact de Message de fonctionnement du fonctionnement du signalisation de dérangement relais multifonction relais multifonction...
- Page 15 SMA Solar Technology AG Relais multifonction 3.3.3 Mode de fonctionnement : autoconsommation Dans ce mode de fonctionnement, le relais commute après un laps de temps minimum, pendant lequel le rendement a dépassé un certain seuil. Il reste ensuite allumé pour une durée minimum configurable.
- Page 16 Relais multifonction SMA Solar Technology AG 3.3.5 Mode de fonctionnement : commande via la communication Dans ce mode de fonctionnement, vous pouvez connecter le relais via l’interface de communication de l’onduleur. Configuration des paramètres via RS485 Description Valeur Explication Valeur défaut MltComCtl.Sw...
- Page 17 SMA Solar Technology AG Relais multifonction 3.3.6 Mode de fonctionnement : charge de la batterie Dans ce mode de fonctionnement, le relais multifonction commute dès que la puissance minimum configurée est dépassée. En cas de dépassement inférieur de la puissance réglée, le relais se coupe.
- Page 18 Relais multifonction SMA Solar Technology AG 3.4 Caractéristiques techniques du relais multifonction Tension de coupure maximale 240 V 30 V Courant de coupure maximal 1,0 A 1,0 A Caractéristiques générales Borne de raccordement Bornes à ressort à 3 pôles Borne sur les RS485-Quick Module Borne à...
- Page 19 SMA Solar Technology AG OptiTrac Global Peak 4 OptiTrac Global Peak OptiTrac Global Peak est un développement de la fonction d’optimisation de rendement maintes fois éprouvée OptiTrac. L’OptiTrac Global Peak permet un meilleur rendement de l’installation photovoltaïque en cas d'ombrage partiel des panneaux photovoltaiques partiellement ombragés.
- Page 20 OptiTrac Global Peak SMA Solar Technology AG 4.2 Réglage d’OptiTrac Global Peak Après l’inscription en tant que personne qualifiée en électricité, vous pouvez également régler les fonctions d’OptiTrac Global Peak. Vous pouvez déterminer l’intervalle entre 2 analyses du point de fonctionnement du générateur photovoltaïque.
- Page 21 5 Contact En cas de problèmes techniques concernant nos produits, prenez contact avec le Service en Ligne de SMA. Les données suivantes nous sont nécessaires afin de pouvoir assurer une assistance ciblée : • Type d’onduleur • Numéro de série de l’onduleur •...
- Page 23 Les informations figurant dans ces documents sont la propriété exclusive de SMA Solar Technology AG. La publication de ces informations en totalité ou en partie doit être soumise à l'accord préalable de SMA Solar Technology AG. Une reproduction interne au profit de l'entreprise, pour l'évaluation et la mise en service conforme du produit est autorisée sans accord préalable.
