2. Montage et mise en service
2.3.2 Raccordement de la tension de service
Festo P.BE-CB-COMP-FR fr 1102d
S
Utiliser un câble d'alimentation de section suffisante.
S
Éviter les grandes distances entre le bloc d'alimentation
et le Checkbox. Des câbles d'alimentation trop longs dimi-
nuent la tension fournie par le bloc d'alimentation.
S
Protéger le câble par un fusible de 50A semi-retardé.
Raccorder le Checkbox à la tension de service de la manière
suivante :

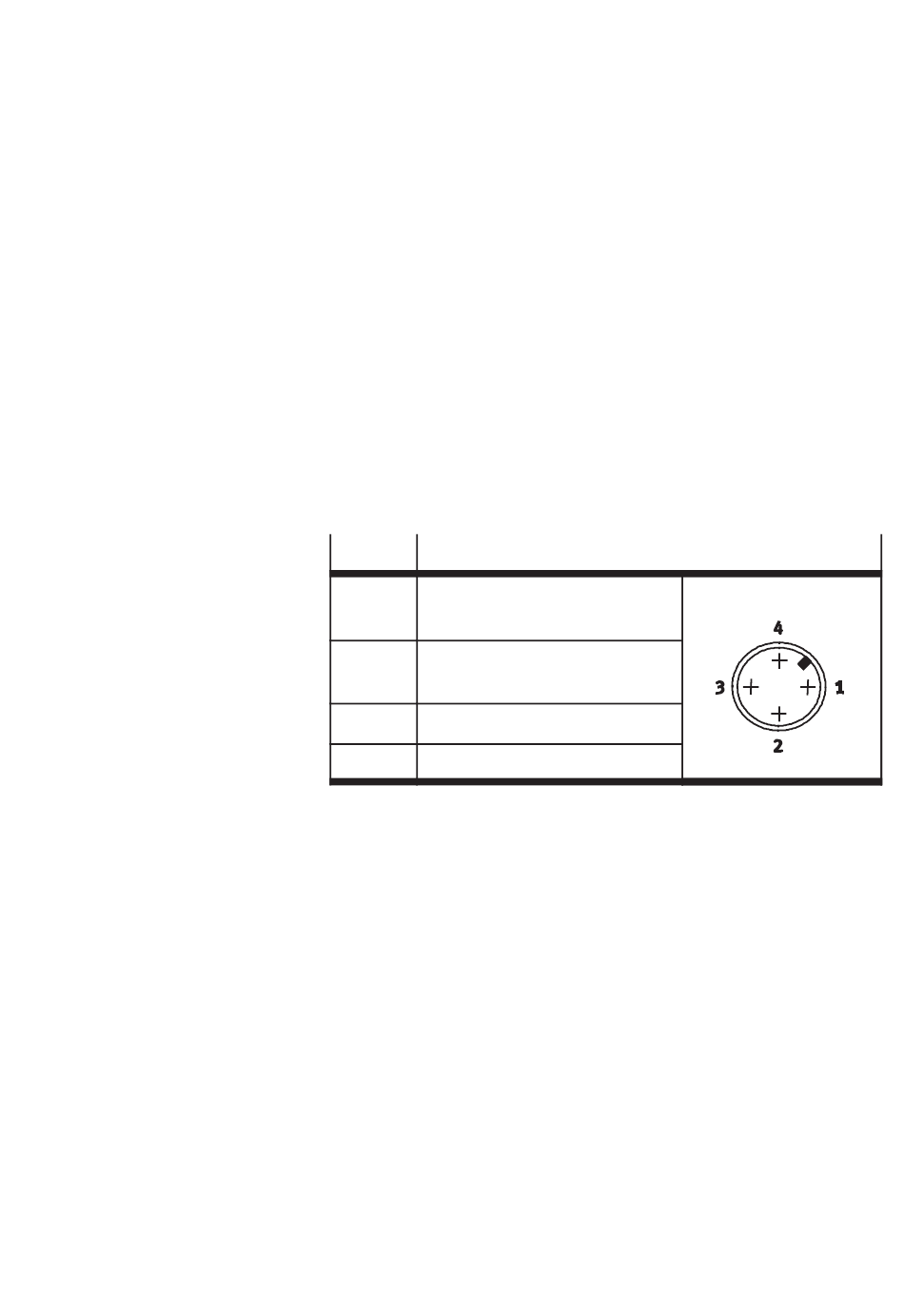

Broche
Connecteur mâle 24 V cc
1
Ne pas connecter
2
+24 V cc, +/- 15 % à protéger
par un fusible 5 A semi-retardé
3
GND
4
Ne pas connecter
Tab. 2/3 : Connecteur mâle 24 V cc
Utiliser exclusivement un connecteur femelle M18 à 4 pôles
pour l'alimentation et ne connecter celui-ci qu'au rac-
cordement pour l'alimentation.
1. Enficher le connecteur mâle sur le connecteur 24 V cc du
Checkbox.
2. Serrer les écrous-raccords du connecteur à la main.
2-11
