2. Montage et mise en service
1
Profilé pour le
montage du
Checkbox
2
Éléments de
serrage avec
4 vis à tête
cylindrique
M5x45
3
2 vis à tête
cylindrique
M5x16 avec
douilles de
centrage
4
Plaque
d'adaptation

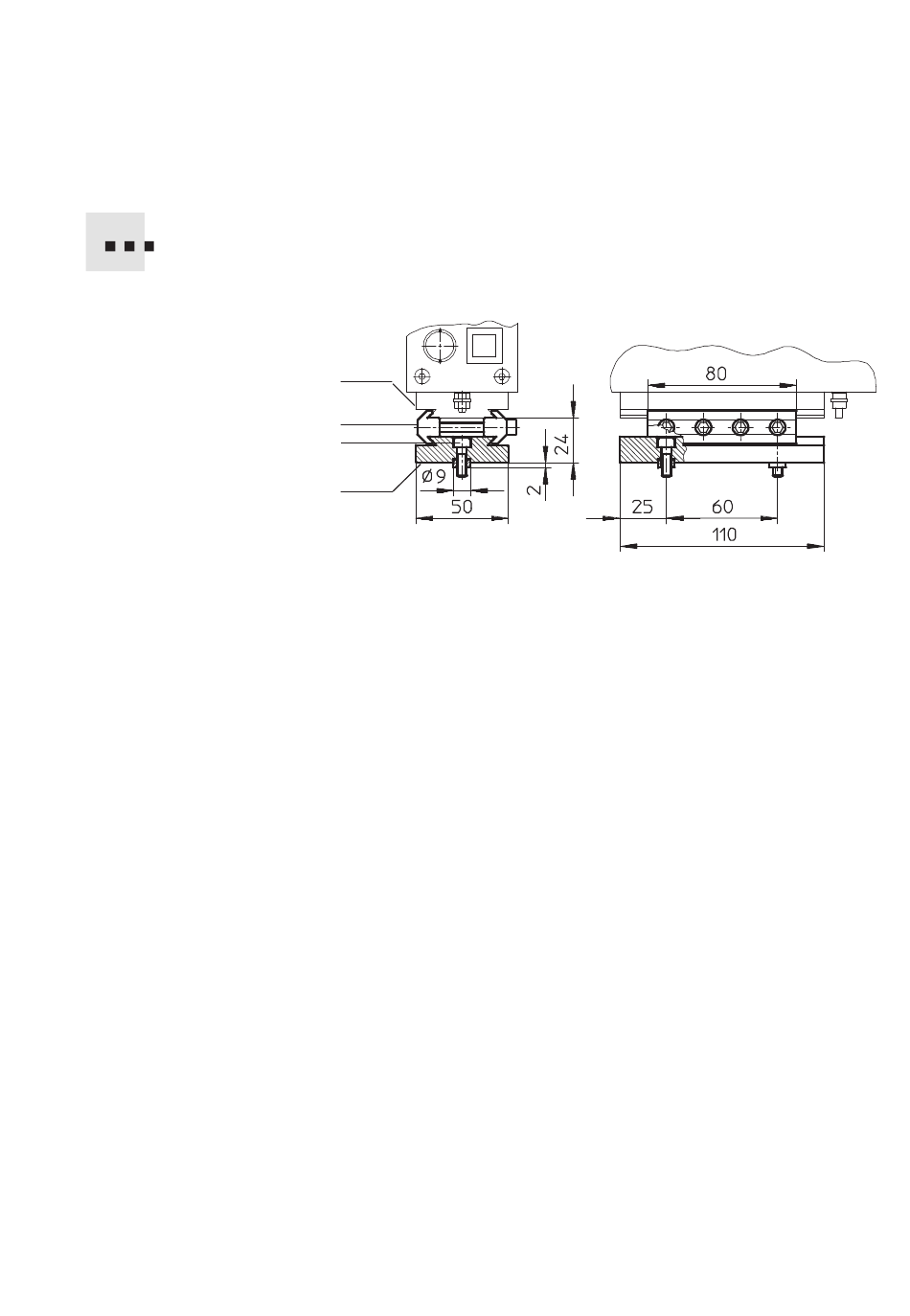

Fig. 2/2 : Fixation du Checkbox avec le kit d'assemblage HMSV-12
Festo P.BE-CB-COMP-FR fr 1102d
Un kit d'assemblage (type HMSV-12) est disponible en option
auprès de Festo.
1
2
3
4
Fixer le Checkbox sur le convoyeur en veillant à :
–
laisser visible le panneau d'avertissement sur l'appareil
(Fig. 2/1)
–
fixer solidement entre eux le Checkbox et le convoyeur
(Fig. 2/3)
–
laisser le champ de vision de la caméra sans obstacle
–
ne pas gêner le canal optique par le convoyeur.
