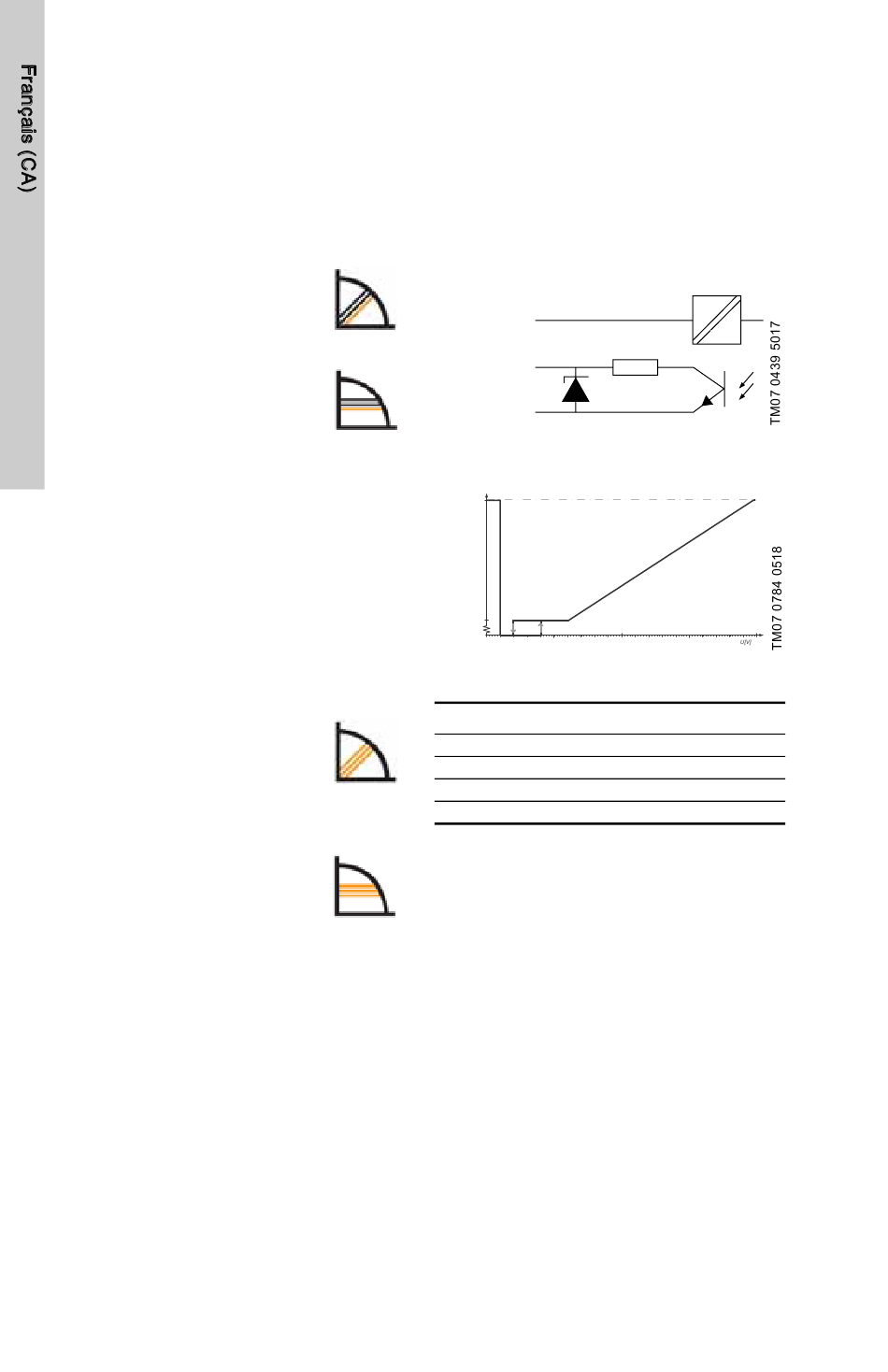

6. Fonctions de régulation
6.1 Principes de régulation interne
Les circulateurs ALPHA2 26-99 régulent auto-
matiquement la pression différentielle en ajus-
tant les performances du circulateur à la
demande de chaleur réelle, sans utilisation de
composants externes.
Deux modes de régulation sont disponibles :
Pression proportionnelle
La pression différentielle augmente à
un débit accru.
Pression constante
La pression différentielle est
constante.
6.1.1 GRUNDFOS AUTOADAPT
La fonction AUTOADAPT permet au circulateur
de réguler automatiquement sa performance
dans une plage définie.
•
Réglage de la performance du circulateur
selon la taille de l'installation.
•
Réglage de la performance du circulateur en
fonction des variations de charge dans le
temps.
Deux modes de régulation sont disponibles pour
Grundfos AUTOADAPT :
Pression proportionnelle AUTO-
ADAPT
Dans la pression proportionnelle
AUTOADAPT, le circulateur est réglé
sur une régulation en pression pro-
portionnelle.
Pression constante AUTOADAPT
Dans la pression constante AUTO-
ADAPT, le circulateur est réglé sur
une régulation en pression constante.
12
6.2 Principes de régulation externe
6.2.1 0-10 VCC
Les circulateurs ALPHA1 26-99 sont régulés en
vitesse externe par un signal analogique de 0-10
VCC.
Le circulateur nécessite un signal de 0-10 V sur
le port de signal pour réguler la vitesse du circu-
lateur. Le circulateur fonctionnera à sa vitesse
minimale si le signal fait défaut (rupture de
câble).
Entrée du
signal
Sortie du
signal
36 V
Réf. signal
Profil R
Max.
Min.
Arrêt
0.5
1
2
3
4
Fig. 6
Profil R
U [V]
État du circulateur
0.5 < U ≤ 1
Veille (arrêt)
1 < U ≤ 2
Hystérésis
2 < U ≤ 3
Vitesse minimale
3 < U ≤ 10
Vitesse entre min. et max.
0-10 V
PWM
470 R
5
6
7
8
9
10
