2
Utilisation de la pompe
à chaleur
2.1 Domaine d'utilisation
Le module de pompe à chaleur LI 2M permet d'utiliser la chaleur
dissipée contenue dans l'air non pollué. Dans l'hypothèse la plus
simple, l'appareil prêt à être branché aspire directement, par le
biais d'un ventilateur radial incorporé, l'air chaud avant de le re-
froidir. Le circuit réfrigérant « pompe » la chaleur récupérée à un
niveau de température utilisable et la restitue par le biais d'un
échangeur thermique. Le circuit d'eau chaude à raccordement
extérieur amène la chaleur récupérée au circuit de chauffage ou
à un réservoir d'eau avec échangeur thermique intégré.
Le maximum d'efficacité est atteint lorsque le module de pompe
à chaleur fonctionne à basse température, par exemple pour as-
surer la préchauffe de la production d'eau chaude sanitaire. (In-
tégration générale de l'appareil représentée en annexe)
La pompe à chaleur est exclusivement conçue pour le réchauffe-
ment d'eau chaude et d'eau non potable !
Par le biais de l'échangeur thermique, la pompe à chaleur est
idéale pour le fonctionnement en mode monoénergétique à une
température extérieure de 0 °C maximum.
Une température de retourde l'eau de chauffage de plus de 18
°C ou de 20 °C (voir annexe Plage de température) doit être
maintenue en permanence pour garantir un dégivrage optimal de
l'évaporateur.
Il est interdit
d'utiliser l'appareil avec une évacuation d'air contenant des
solvants ou des matières explosives
de raccorder des hottes d'évacuation de la vapeur au sys-
tème de ventilation
d'utiliser une évacuation d'air comportant des résidus gras
www.dimplex.de
All manuals and user guides at all-guides.com
2.2 Fonctionnement
L'air extérieur ou environnant est aspiré par le ventilateur puis
amené à travers l'évaporateur (échangeur thermique). L'évapo-
rateur refroidit l'air par extraction de chaleur. La chaleur ainsi ob-
tenue est transmise au fluide utilisé (fluide frigorigène) dans
l'évaporateur.
À l'aide d'un compresseur à commande électrique, la chaleur ab-
sorbée est « pompée » à un niveau de température plus élevé
par augmentation de pression puis délivrée via le condenseur
(échangeur de chaleur) à l'eau de chauffage.
Pour ce, l'énergie électrique est utilisée pour faire passer la cha-
leur de l'air environnant à un niveau de température plus élevé.
Comme l'énergie extraite de l'air est transmise à l'eau de chauf-
fage, on appelle cet appareil « pompe à chaleur air/eau ».
Les principaux composants de la pompe à chaleur air/eau sont
l'évaporateur, le ventilateur,le détendeur, le compresseur, le
condenseur et la commande électrique.
Lorsque la température de l'environnement est basse, l'humidité
de l'air s'accumule sous forme de givre sur l'évaporateur limitant
ainsi la transmission de chaleur. L'évaporateur est dégivré auto-

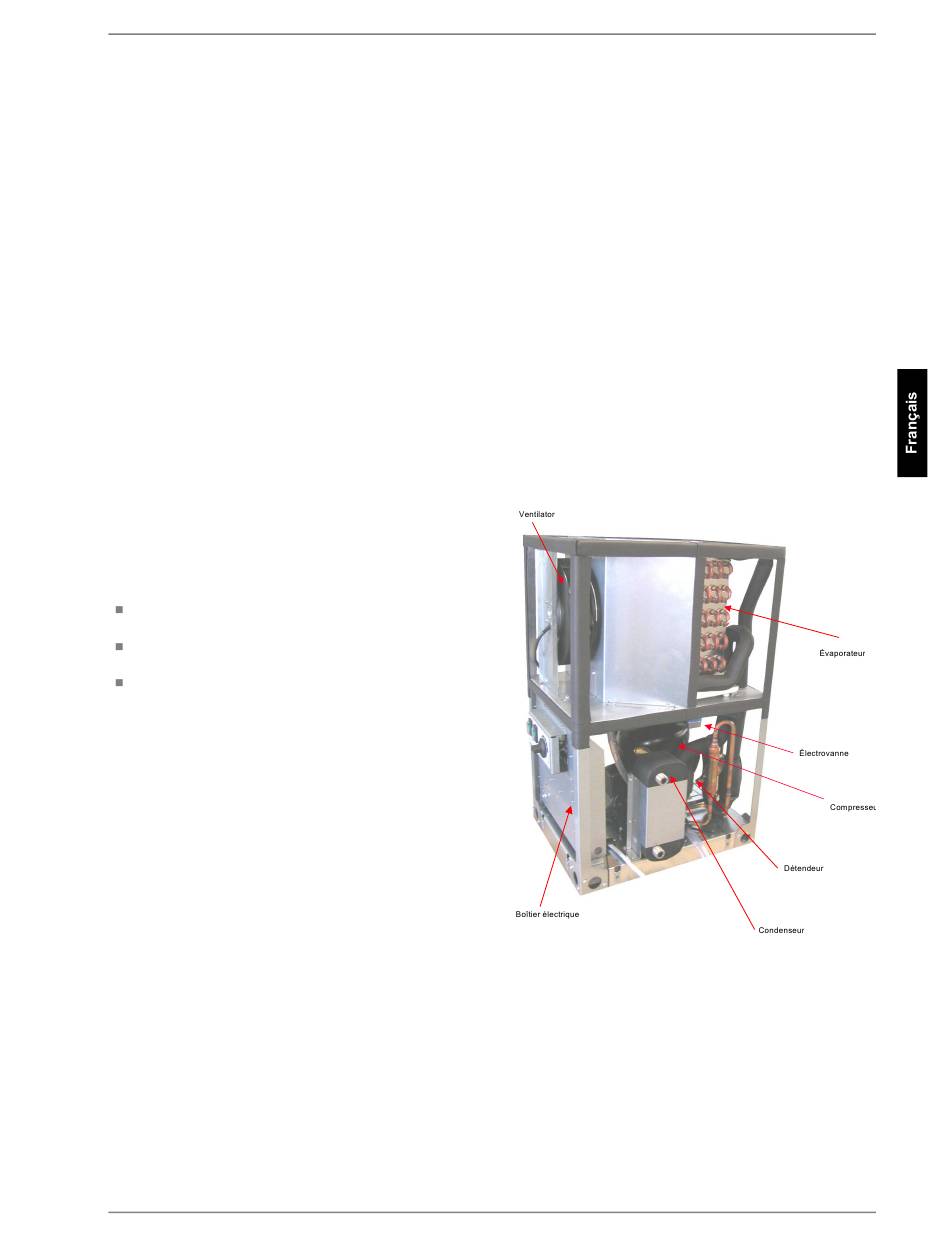

matiquement par la pompe à chaleur selon les besoins. La struc-
ture sommaire de la pompe à chaleur est représentée à la figure
ci-contre.
2.2
F-3
