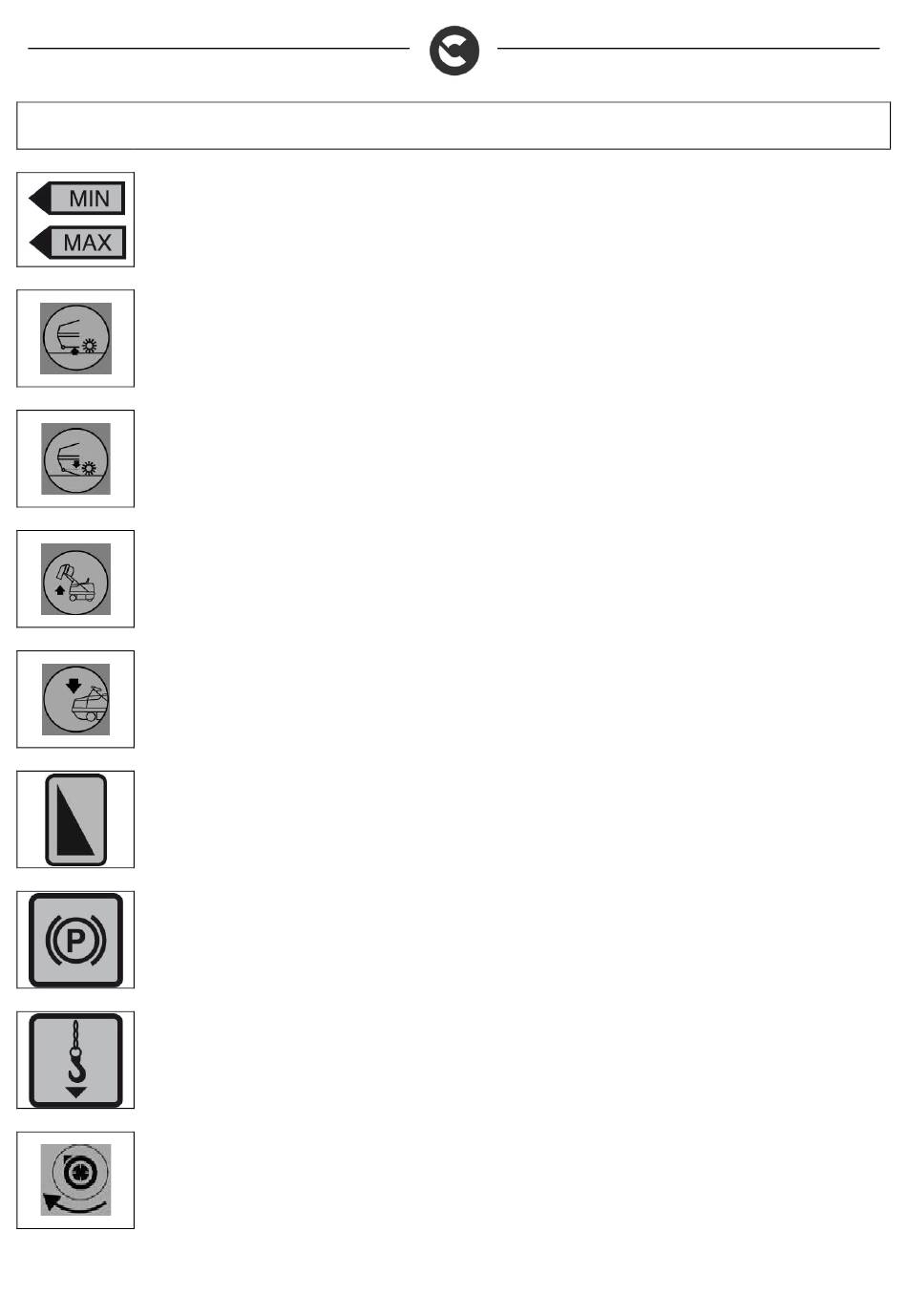

SYMBOLES SUR LA MACHINE
Symbole du niveau de liquide de refroidissement du moteur endothermique (version diesel)
Il est utilisé dans la machine pour indiquer le niveau "maximum" et le niveau "minimum" du liquide présent dans le circuit de
refroidissement du moteur endothermique de la machine
Symbole du volet de bac de ramassage fermé
Il est utilisé dans la machine pour indiquer la direction dans laquelle il faut pousser le levier, qui commande la manipulation du volet
du bac de collecte, pour le fermer
Symbole du volet du bac de ramassage ouvert
Il est utilisé dans la machine pour indiquer la direction dans laquelle il faut pousser le levier, qui commande la manipulation du volet
du bac de collecte, pour l'ouvrir
Symbole de levage du bac de collecte
Il est utilisé dans la machine pour indiquer la direction dans laquelle il faut pousser le levier de commande de manipulation du bac
de ramassage pour l'amener en phase de vidage
Symbole d'abaissement de bac de ramassage
Il est utilisé dans la machine pour indiquer la direction dans laquelle il faut pousser le levier de commande de manipulation du bac
de ramassage pour l'amener en position de travail
Symbole de réglage de la vitesse de travail (version diesel - version bifuel)
Il est utilisé sur la colonne de direction pour indiquer l'accélérateur manuel
Symbole du frein de stationnement
Il est utilisé sur la machine pour indiquer la pédale d'actionnement du frein de stationnement
Symbole du crochet de transport
Il est utilisé dans la machine pour identifier l'endroit où il convient de visser les oeillets pour effectuer la traction de la machine en
toute sécurité
Symbole du moteur d'aspiration actif
Il est utilisé dans la machine pour identifier la direction dans laquelle il faut tourner le levier qui commande l'allumage du moteur
d'aspiration
