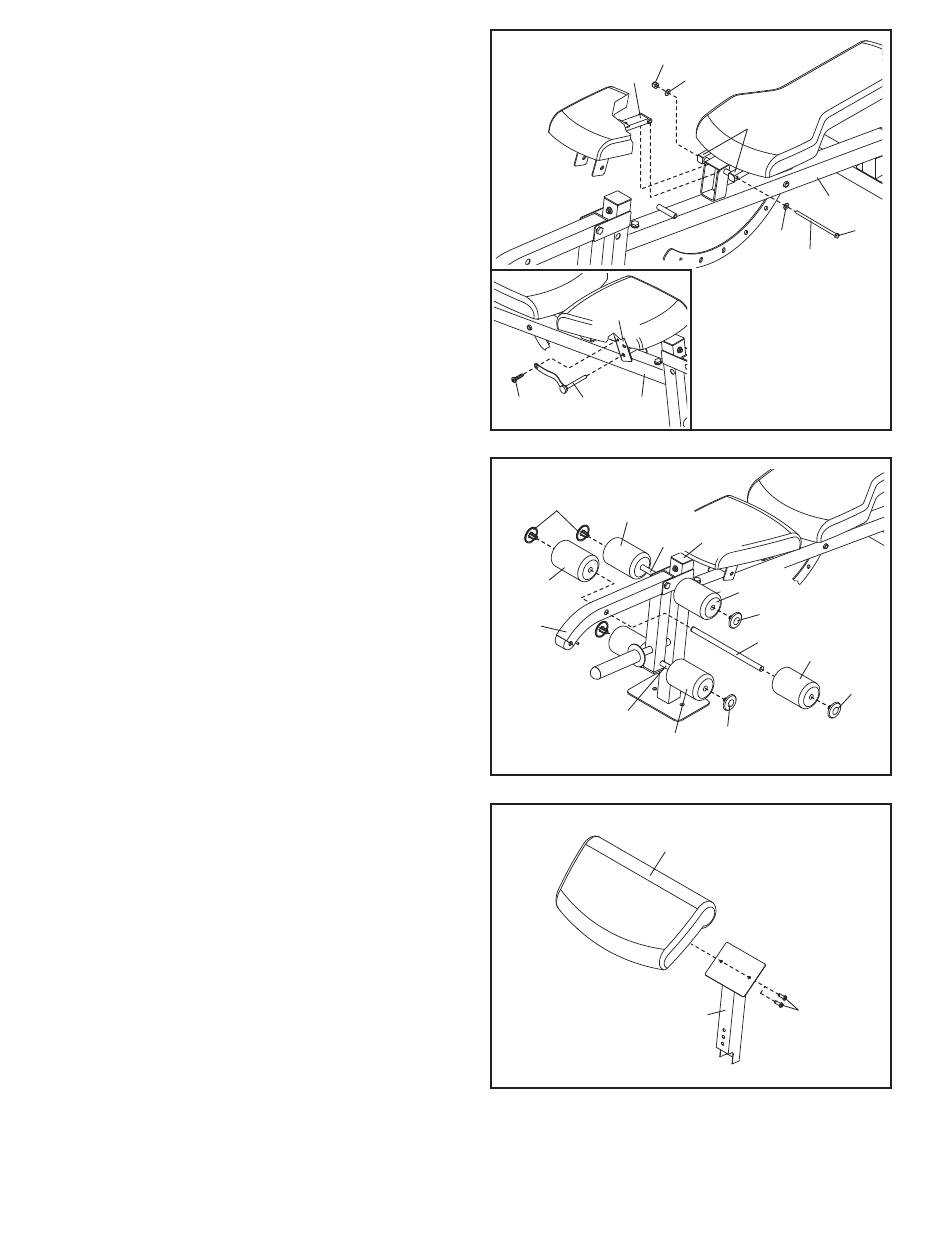

9. Lubrifiez un Boulon de M10 x 183mm (83).
Attachez les Cadres du Dossier (118) et le Cadre
du Siège (122) sur le Cadre du Banc (107) à lʼaide
du Boulon, de deux Rondelles de M10 (66) et dʼun
Écrou de Verrouillage de M10 (65). Ne serrez pas
excessivement lʼÉcrou de Verrouillage ; les
Cadres du Dossier et le Cadre du Siège doivent
pouvoir pivoter facilement.
Référez-vous au schéma en encadré. Identifiez
la Goupille du Siège (123) qui est plus longue
que la Goupille de Flexion (non-illustrée).
Attachez la Goupille du Siège sur le Cadre du
Siège (122) à lʼaide dʼune Vis Autotaraudeuse de
M4 x 15mm (95). Ensuite, enfoncez la Goupille
du Siège dans le Cadre du Siège et le Cadre du
Banc (107).
Référez-vous à lʼétape 5. Serrez les Écrous de
Verrouillage de M8 (84).
Référez-vous à lʼétape 6. Serrez les Vis de M6
x 40mm (80).
10. Enfoncez les deux Tubes de Coussin Courts
(129) dans le Levier pour Jambes (110). Glissez
deux Coussins en Mousse (128) sur chaque Tube
de Coussin Court. Ensuite, enfoncez un Embout
Rond de 19mm (140) dans chaque Coussin en
Mousse.
Enfoncez le Tube de Coussin Long (130) dans la
Jambe Avant (109). Glissez deux Coussins en
Mousse (128) sur le Tube de Coussin Long.
Ensuite, enfoncez un Embout Rond de 19mm
(140) dans chaque Coussin en Mousse.
11. Attachez le Coussin de Flexion (114) sur le
Montant de Flexion (113) à lʼaide de deux Vis de
M6 x 20mm (100).
