PRÉPARATION

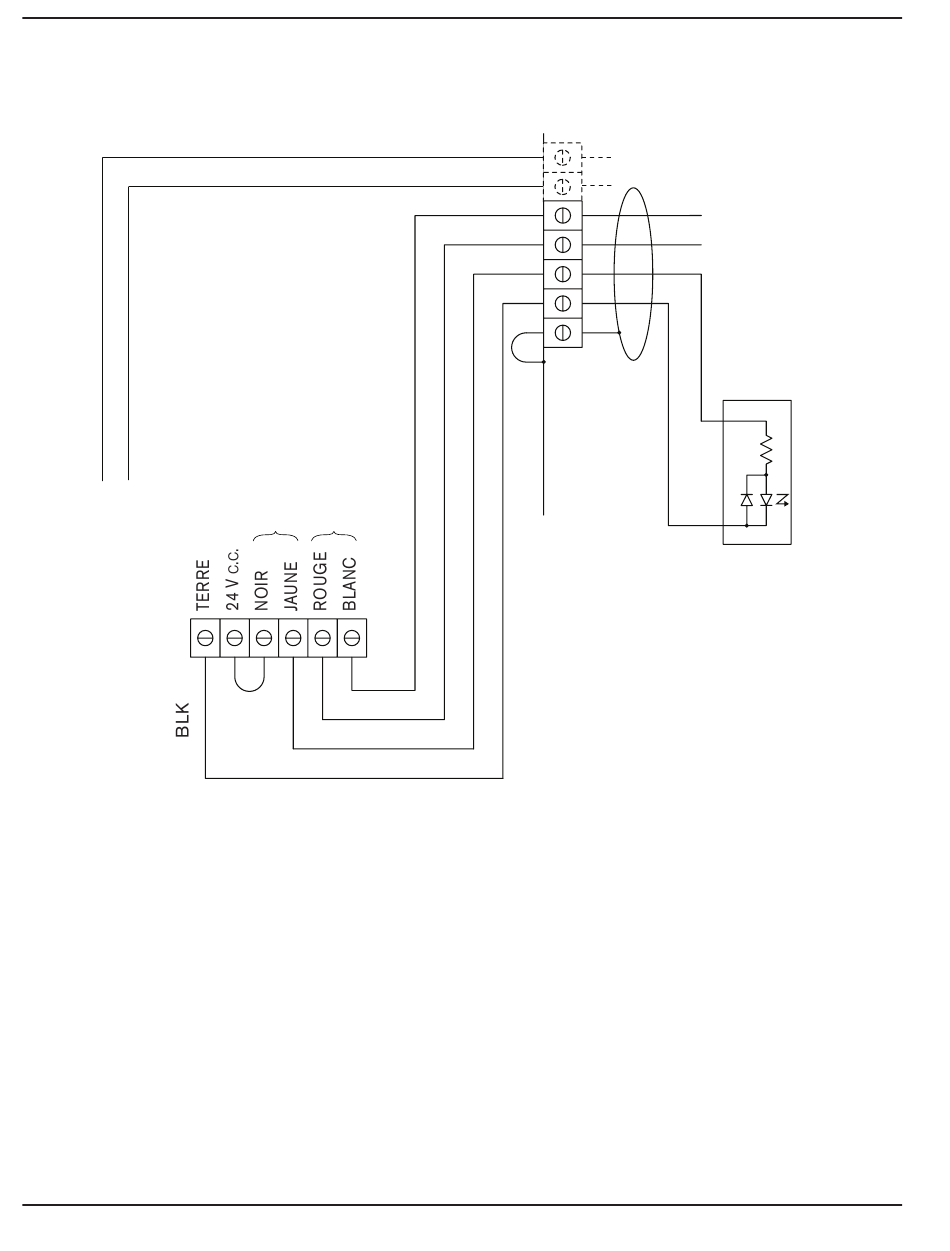

Entraînement d'un module industriel d'entrée isolé
J16 J15
J19
Amener le fil noir (BLK) à la
terre (GND) et ajouter un
cavalier comme on l'illustre.
3-16
XFER AMORÇAGE
5
V-div –
6 V-div +
4
3
14
12
13
Protection
Notes :
1. Module d'entrée isolé, fourni
par l'utilisateur final.
2. Les contacts 5 et 6 sont
utilisés uniquement sur les
systèmes qui comprennent le
câble PowermaxEDGE avec
diviseur de tension.
powermax
1650
Amorçage
Signal
Module
d'entrée isolé
+
–
