Montageanweisung – nur für Fachpersonal
4.3. Montage Folientemperatur-Fühler
Der Folientemperatur-Fühler wird nur bei Infrarotplatten-Heizsystemen
benötigt. Hier sind zusätzlich die Angaben des Platten-Heizsystemher-
stellers zu beachten.
Der Folientemperatur-Fühler wird direkt an die Infrarot-Heizplatte montiert und
mit einer Zugsicherung fixiert (siehe Abb. 5: Montage des Folientemperatur-
Fühlers auf Seite 14).
Den Fühlerkopf 1 des Folientemperatur-Fühlers direkt zwischen Dämmstoff
und Heizfolie 4 montieren.
1. Folientemperatur-Fühler mit der Zugentlastung 2 außerhalb des Foli-
enbereiches fixieren.
2. 2-polige Leitung 3 in der Kabinenwand verlegen und mit Leitungsschel-
len fixieren.
3. Die Verwendung eines Folientemperatur-Fühlers muss aktiviert werden
(6.4. Folienfühler auf Seite 22)

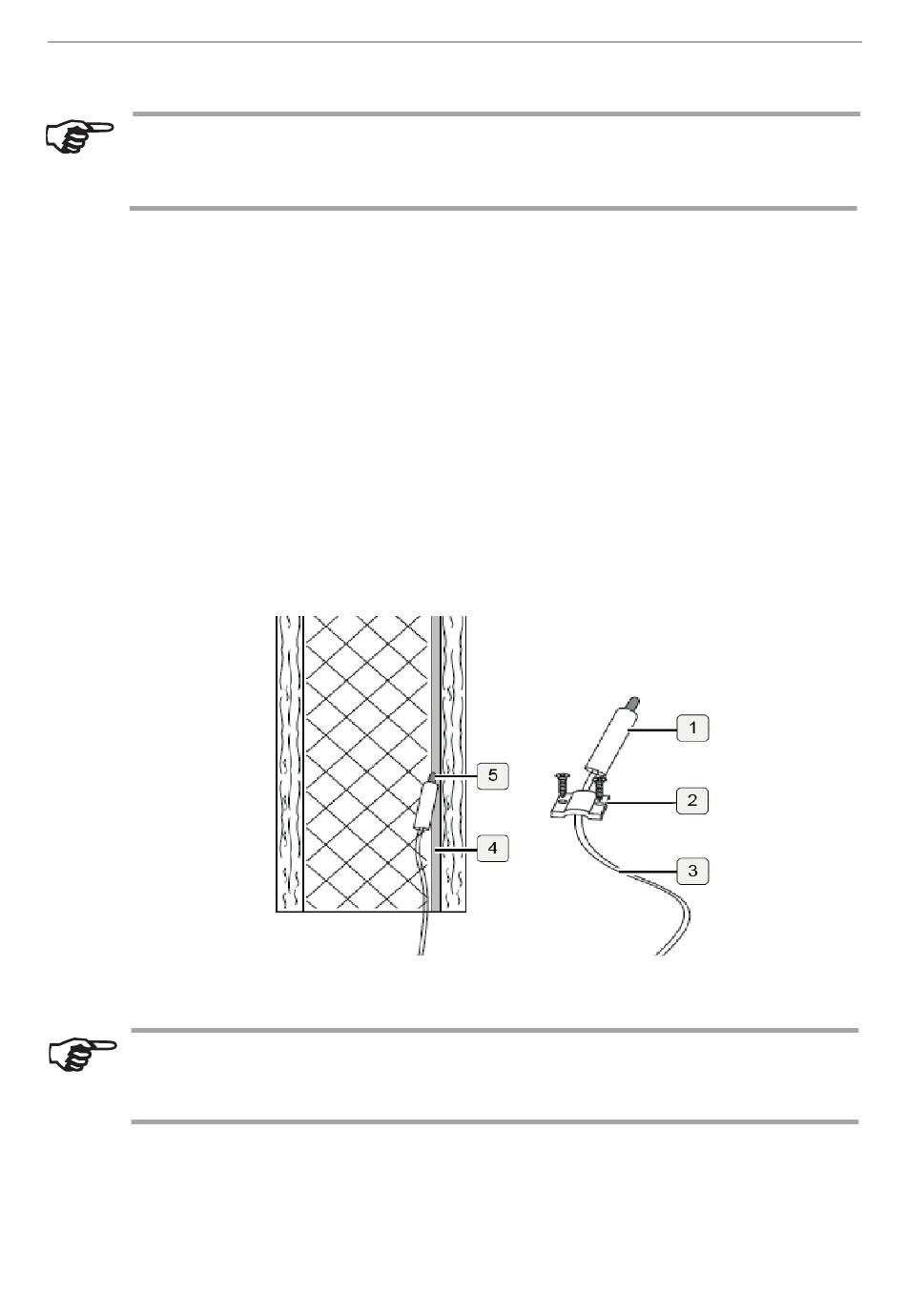

Abb. 5: Montage des Folientemperatur-Fühlers
Wird der Folientemperatur-Fühler nicht direkt an die Infrarotplatte mon-
tiert, kommt es zu falschen Messwerten. Den Folientemperatur-Fühler
direkt an die Folie montieren.
S. 14/32
