Instructions de montage uniquement pour le personnel spécialisé
5. Branchements électriques
Lors du raccordement électrique de la commande infrarouge, tenez compte des
points suivants :
● Les travaux sur la commande infrarouge doivent être effectués uniquement
lorsque l'appareil n'est pas sous tension.
Le raccordement de tous les composants sur le bloc de puissance Infrabox Basic
s'effectue conformément aux figures suivantes :
5.1. Zone de raccordement pour panneau de commande /
capteur / capteur de siège
Capteur de siège (en option)
1
Capteur de température du film
2
Limiteur de température de sécurité
Panneau de commandeInfrabox
3

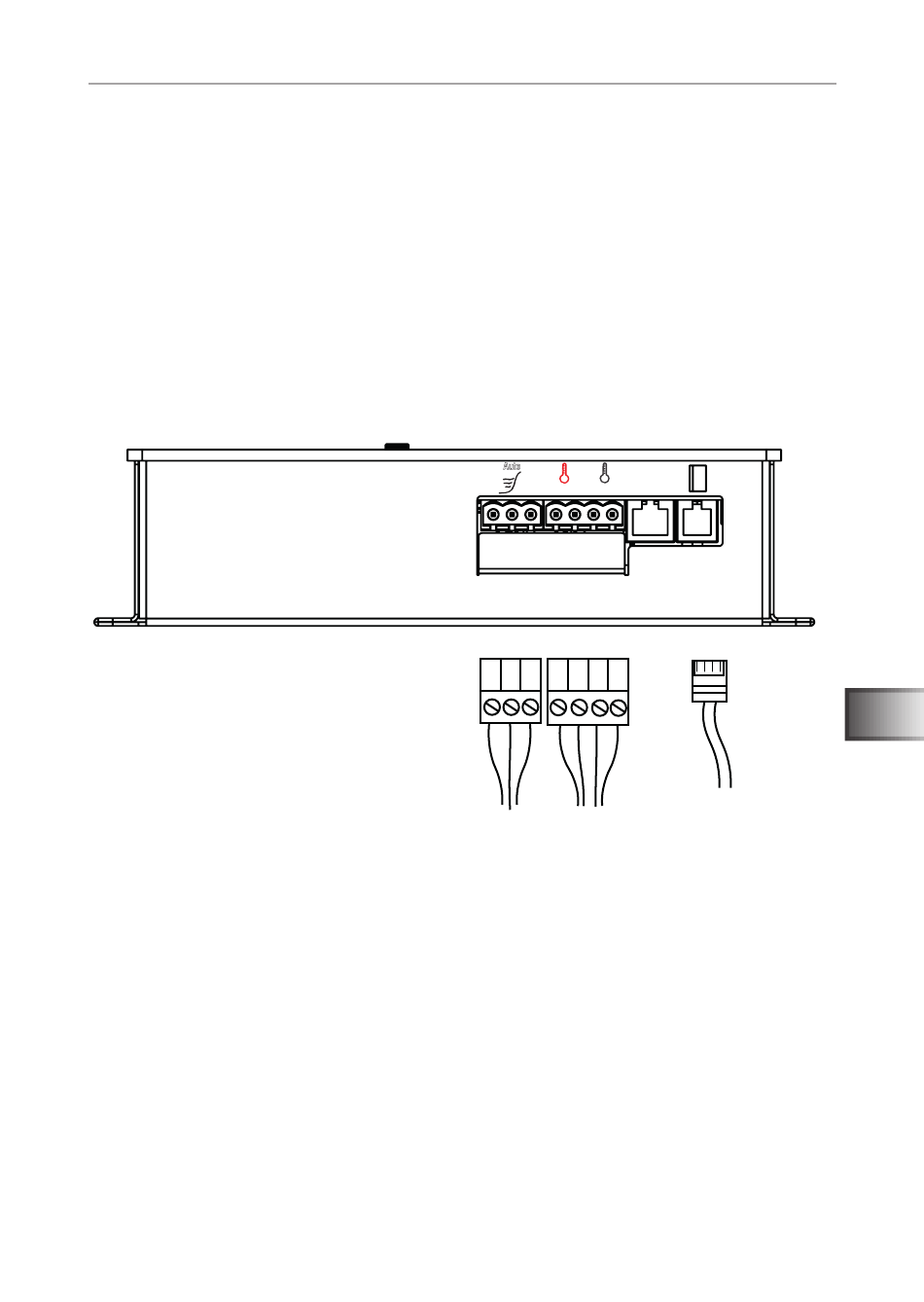

Fig. 6 : Zone de raccordement de panneau de commande / capteur /
capteur de siège
Auto
STB FF
rd wt bk
1 2
rd = red = rouge
wt = white = blanc
bk = black = noir
p. 15/32
3
FR
