Montageanweisung – nur für Fachpersonal

5. Elektrischer Anschluss

Beachten Sie beim elektrischen Anschluss der Infrarotsteuerung folgende Punkte:
● Arbeiten an der Infrarotsteuerung dürfen nur im spannungsfreien Zustand
durchgeführt werden.
Das Anschließen aller Komponenten an dem Infrabox Basic Leistungsteil erfolgt
gemäß nachfolgender Abbildungen:
5.1. Anschlussbereich für Bedienteil/Fühler/Sitzplatzsensor
Sitzplatzsensor (optional)
1
Folientemperatur-Fühler (FF)
2
Sicherheitstemperaturbegrenzer (STB)
Infrabox-Bedienteil
3

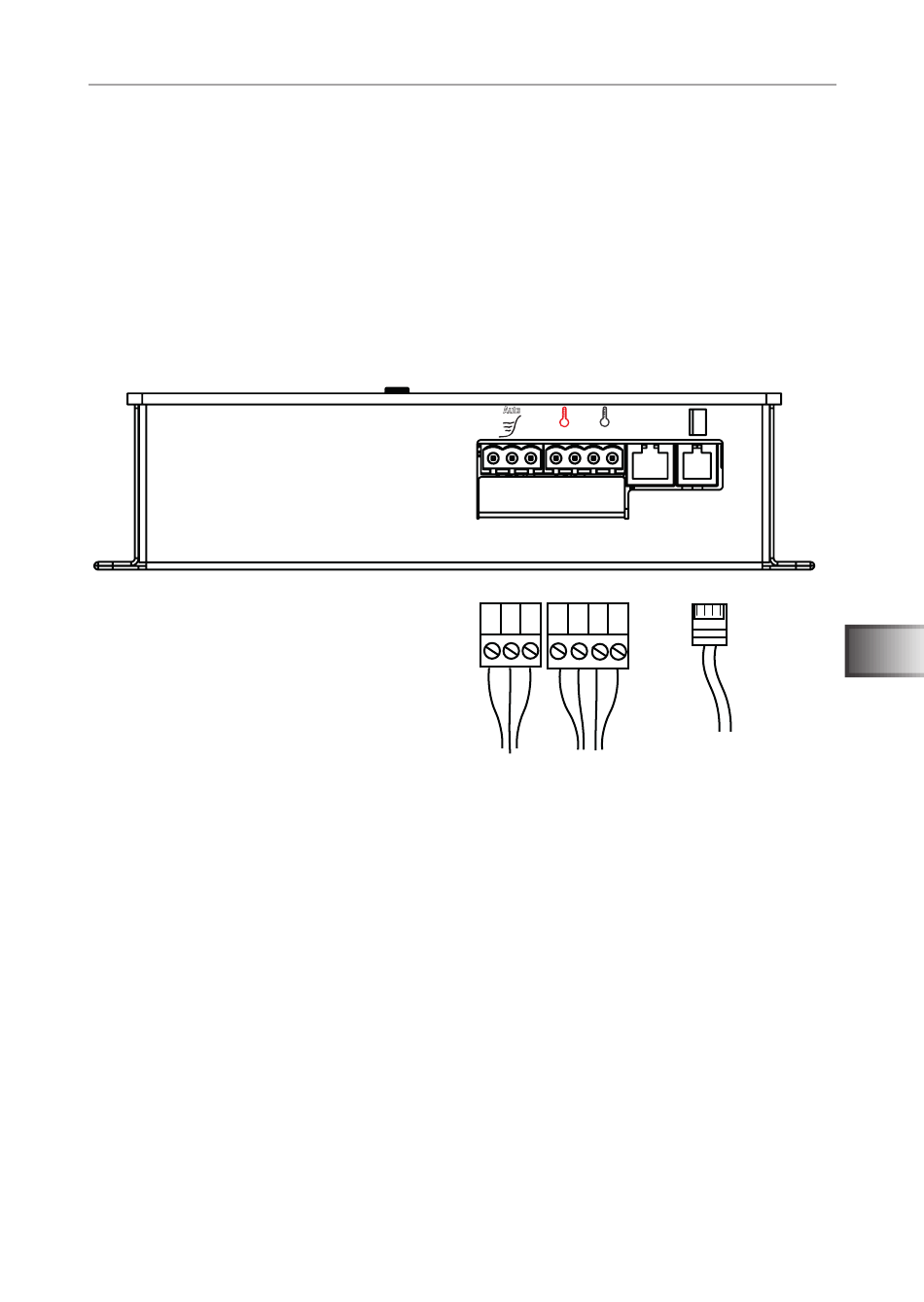

Abb. 6: Anschlussbereich Bedienteil/Fühler/Sitzplatzsensor
Auto
STB FF
rd wt bk
1 2
rd = red = rot
wt = white = weiß
bk = black = schwarz
S. 15/32
