a. Carga de la batería a bordo
Para cargar la batería:
1. Aproximar la máquina a una toma de
corriente y quitar la llave (fig. 6.A);
2. Elevar el asiento;
3. Destapar la toma de carga (fig. 16.A);
4. Conectar a la toma de carga el cargador
de baterías suministrado (fig. 17.A)
con la específica bayoneta de fijación
del conector respectivo (fig. 17.B);
5. Conectar a la toma de la red el
cargador de baterías, introduciendo
la clavija respectiva (fig. 18).
Para cargar la batería se suministra una
toma con interruptor diferencial de seguridad
(fig. 19,A), si está previsto, al cual debe
conectarse el cable de carga (fig. 19.E).
La toma con interruptor diferencial de
seguridad debe conectarse a la toma de red y
debe realizarse la prueba de funcionamiento:
1. Presionar el pulsador "RESET" (fig. 19.B)
para activar el funcionamiento. El testigo
luminoso debe estar en "ON" (fig. 19.C).
2. Presionar el pulsador "TEST" (fig.
19.D) para realizar la prueba de
funcionamiento. El testigo luminoso
debe estar en "OFF" (fig. 19.C).
PELIGRO
Si la prueba de funcionamiento termina con
resultado negativo, la toma con el interruptor
diferencial no debe utilizarse. Si la prueba de
funcionamiento termina con resultado positivo,
es posible utilizarla y proceder con la carga.
Durante la carga los leds de indicación de la
batería (fig. 7.F) parpadean en forma progresiva.
Al alcanzar ciertos niveles de carga, el led
respectivo permanece encendido en modo fijo,
mientras que los otros continúan parpeadando.
ATENCIÓN
Después de 24 horas de funcionamiento
el cargador de baterías a bordo se
desactiva y las baterías no permanecen
en carga por tiempo indeterminado.

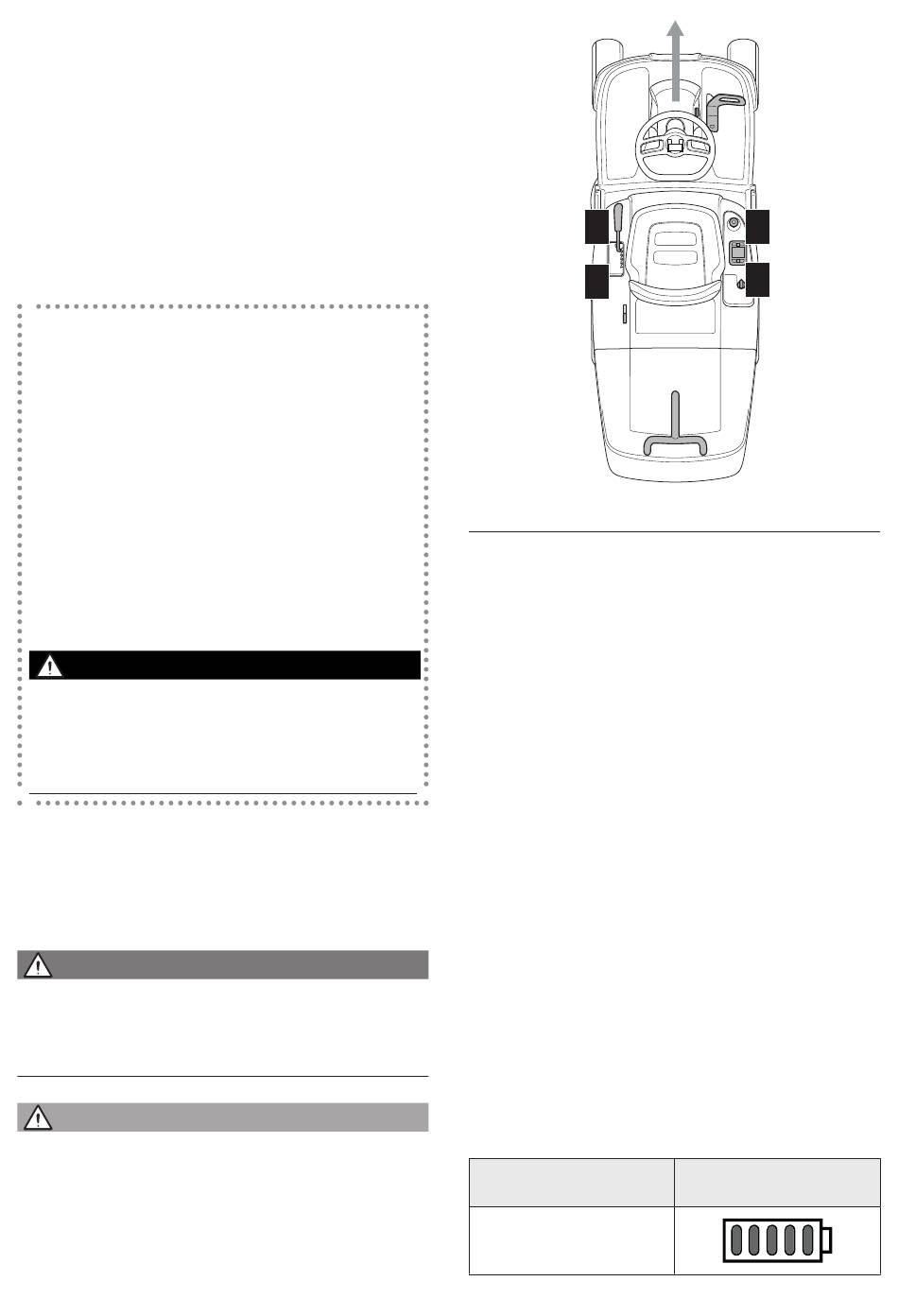

AVISO
La carga de las baterías instaladas se realiza
en secuencia. Por esto se recomienda efectuar
siempre un ciclo completo de carga.
3
4
b. Carga de la batería fuera de la máquina
Para cargar la batería:
1. Abrir la puerta (fig. 20.A) del
alojamiento de las baterías;
2. Presionar el pulsador de desbloqueo
situado en la batería (Fig. 32.A) y
extraer la batería (Fig. 32.B);
3. Introducir la batería Fig.(Fig. 33.A)
en el alojamiento del cargador
de baterías (Fig. 33.B);
4. Conectar el cargador de baterías (Fig. 33.B)
a una toma de corriente, con la tensión
correspondiente a la indicada en la placa;
5. realizar la carga completa, siguiendo
las indicaciones contenidas en el
manual del cargador de baterías.
6. Una vez completada la carga, retirar la
batería (fig. 34.A) de su alojamiento en
el cargador de baterías (fig. 34.B).
7. Desconectar el cargador de baterías
(fig. 34.B) de la red eléctrica.
8. Colocar la batería (fig. 35.A) en su
alojamiento de la máquina y cerrar la
puerta del alojamiento de las baterías.
Las baterías se pueden mantener bajo
carga por tiempo indeterminado.
Estado de
carga (SOC)
SOC > 80%
ES -21
1
2
Encendido led
