LERBAKKEN 10, 8410 RØNDE DENMARK

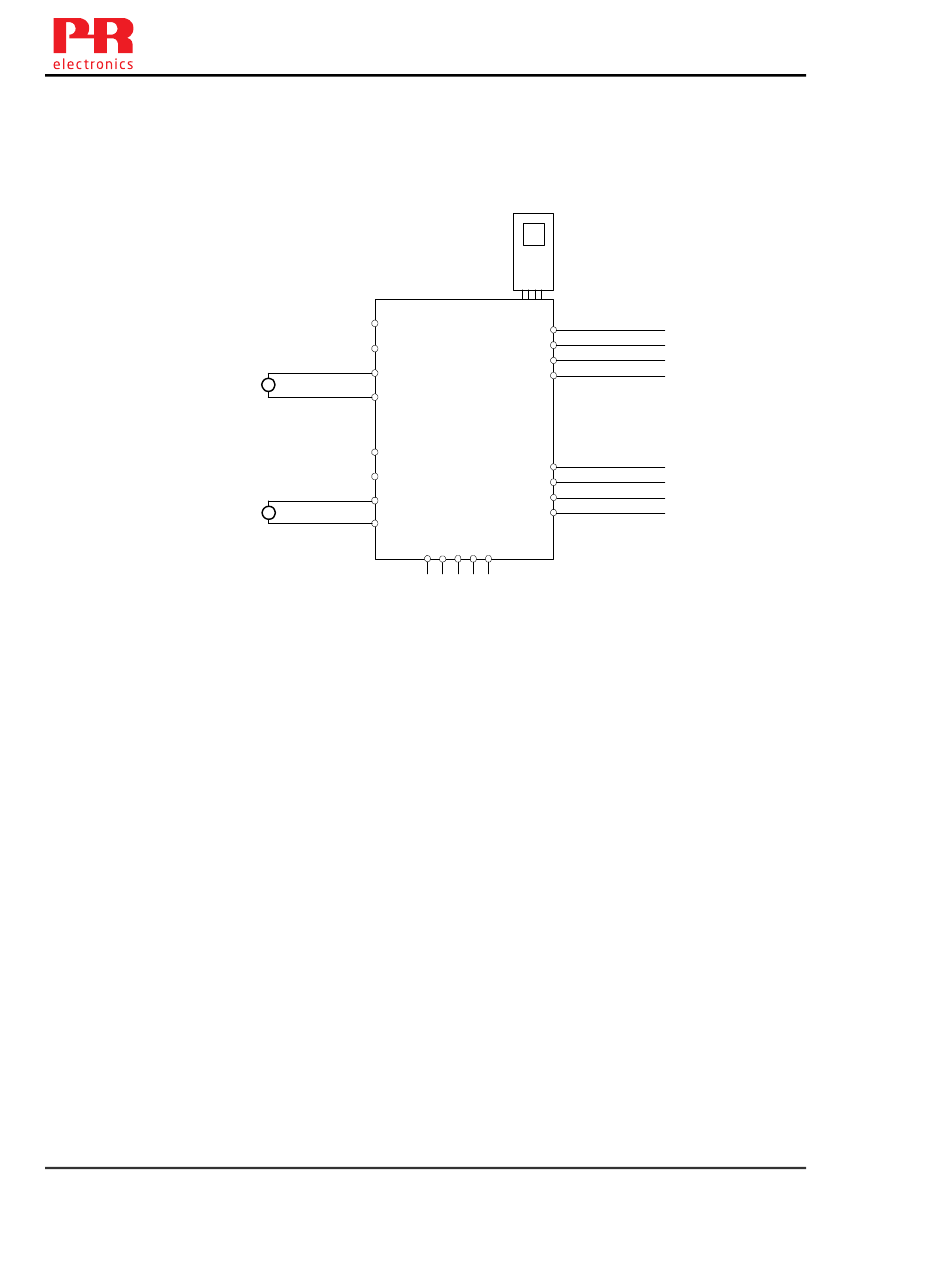

Installatin du 9107Bx, 9107Ax :
Zone dangereuse
Zone 2
Sortie
Voie 1 (bornes 41,42)
Voie 2 (bornes 51,52)
Relais d'état, bornes (33,34)
Tension max. :
Puissance max.:
Courant max.:
Pour l'installation dans la zone 2, le module doit être installé dans une enceinte externe ayant une
protection de type Ex n ou Ex e, assurant une protection d'étanchéité au moins d'IP54. Les
raccords de câble et les bouchons doivent remplir les mêmes exigences.
Pour l'installation avec le rail d'alimentation dans la zone 2, on doit utiliser seulement le rail
d'alimentation type 9400 ainsi que le contrôleur de puissance type 9410 (Attestation d'examen de
type KEMA 07ATEX0152 X).
Pour l'installation dans la zone 2 on doit observer ce qui suit : Le module de programmation 4501
doit être employé seulement avec des modules de PR electronics. Il est important que le module
soit intact et n'ait pas été changé ou n'ait pas été modifié de quelque façon que ce soit. Le module
4501 doit être exempt des zones de poussières et d'humidité lorsqu'il est installé.
Revision date:
2020-06-18
26
-20 ≤Ta ≤ +60ºC
44
43
42
+
CH1
mA
41
_
54
53
52
+
CH2
51
mA
_
91 92 93 94 95
Power Rail
125 Vca / 110 Vcc
62,5 VA / 32 W
0,5 A ca / 0,3 Acc
Version Revision
V4 R0-FR01
9107 - Version de produit 9107-002
9107QA01
4501
34
33
32
31
14
13
12
11
9107
Alimentation : 19,2 – 31,2 Vcc
(bornes 31,32)
(bornes 91,92,93,94,95)
Entrée :
(bornes 11,12,13,14)
Installation en zone 2
32 Vca / 32 Vcc
16 VA / 32 W
0,5 A ca / 1 Acc
Prepared by:
PB
Page:
3/3
