Manuel de produit

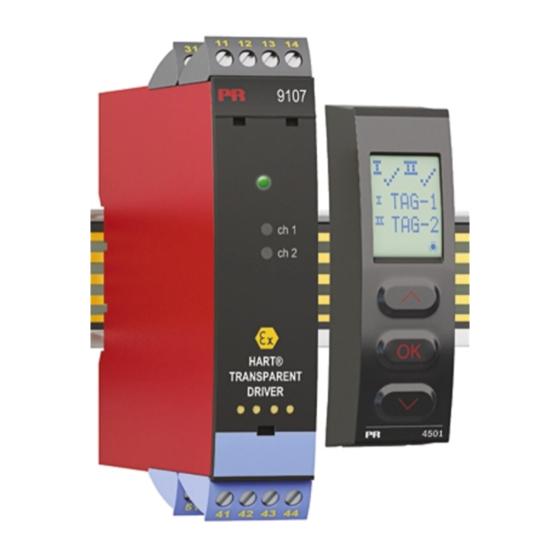

9107
Commande analogique HART
T E M P É R AT U R E
|
I N T E R FA C E S S . I .
No. 9107 V10 6 - FR
Ver sion de produit : 9107- 0 02
|
I N T E R FA C E S D E C O M M U N I C AT I O N
PERFORMANCE
|
U N I V E R S E L
|
I S O L AT I O N
MADE
SMARTER
|
A F F I C H E U R S

Publicité

Table des Matières
loading

Sommaire des Matières pour PR electronics 9107

  • Page 1 U N I V E R S E L I S O L AT I O N A F F I C H E U R S No. 9107 V10 6 - FR Ver sion de produit : 9107- 0 02...
  • Page 2: Performants Individuellement, Inégalés Lorsqu'ils Sont Associés

    6 gammes de produits pour répondre à tous vos besoins Performants individuellement, inégalés lorsqu’ils sont associés Grâce à nos technologies innovantes et brevetées, nous améliorons et simplifions le conditionnement des signaux. Nos produits se déclinent en six gammes composées de nombreux modules analogiques et numériques couvrant plus d’un millier d’applications d’automation industrielle.
  • Page 3: Table Des Matières

    Historique du document ................. 9107 - Version de produit 9107-002...
  • Page 4: Avertissement

    Montage général, raccordement et débranchement de fils. Recherche de pannes sur le module. Seule PR electronics SARL est autorisée à réparer le module et à remplacer les fusibles. Avertissement Ne pas ouvrir la plaque avant du module au risque d’endommager le connecteur de l’indicateur / la façade de programmation PR 45xx.
  • Page 5: Montage

    Dans la mesure où les instructions de ce guide ne sont pas strictement respectées par le client, ce dernier n’est pas en droit de faire une réclamation auprès de PR electronics SARL, même si cette dernière figure dans l’accord de vente conclu..
  • Page 6: Commande Analogique Hart 9107

    • Certification SIL 2 complète selon CEI 61508 Application • 9107 est une commande analogique 1 ou 2 voies pour applications de sécurité intrinsèque. • Pilotage et contrôle de convertisseurs I/P, positionneurs de vannes et indicateurs installés en zone dangereuse.
  • Page 7: Applications - 91076Axx

    Connexion d’alimentation : Voie 2 Alimentation - Alimentation +19,2...31,2 Vcc Etat du module N.F.. Etat du module Même rail d’alimentation que ci-dessus Zone 2 & Cl. 1, div. 2, gr. A-D ou zone non-dangereuse 9107 - Version de produit 9107-002...
  • Page 8: Applications - 9107Bxx

    Etat du module Zone 0, 1, 2, Même rail d’alimentation que ci-dessus 20, 21, 22, M1 & Cl. I/II/III, Div. 1 Zone 2 & Cl. 1, div. 2, gr. A-D gr. A-G ou zone non-dangereuse 9107 - Version de produit 9107-002...
  • Page 9: Pr 45Xx Indicateur / Façade De Programmation

    « Configuration / utilisation des touches de fonction ». Application • Interface de communication pour la modification des paramètres de fonctionnement du 9107. • Quand le 45xx est monté sur le module, il affiche les valeurs du process et l’état du module.
  • Page 10: Référence De Commande

    La puissance dissipée maximale est la puissance maximale dissipée par le dispositif. Dans le cas où le 9107 est utilisé en combinaison avec le 45xx, il faut ajouter 40 mW à la puissance maximale dissipée et 70 mW à la puissance maximale nécessaire pour chaque dispositif 9000 équippé...
  • Page 11: Conformité De Sortie

    Limite de courant ........≤ 28 mA Conformité de sortie 725 Ω 630 Ω 0 Ω 0 mA 20 mA 23 mA Courant de sortie *de l’EC = gamme de mesure normale 4...20 mA 9107 - Version de produit 9107-002...
  • Page 12: Sécurité Fonctionnelle

    EAC Ex ......... . RU C-DK.HA65.B.00355/19 Sécurité fonctionnelle Certifié SIL 2 en « Evaluation Complète » selon l’IEC 61508 Composant type A 9107 - Version de produit 9107-002...
  • Page 13: Indication Dans Le 45Xx D'erreur Matériel/Logiciel

    Indication dans le 45xx d’erreur matériel/logiciel Indication erreur matériel Recherche erreurs Affichage Cause d’erreur Test de communication 45xx et 9107 NO.CO Erreur de connection Erreur de config. ou discordance CRC, la config. de Erreur de l’EEprom - contrôler la configuration FL.ER...
  • Page 14: Connexions

    La communication HART peut être effectuée directement sur les bornes d’entrée ou de sortie si l’impédance de charge de la sortie est supérieure à 250 Ohm et inférieure à < 725 Ohm ou si la résistance de la boucle d'entrée est supérieure à 250 Ohm. 9107 - Version de produit 9107-002...
  • Page 15: Schéma De Principe

    Relais d’état N.F. Relais d’état N.F. Courant, 4...20 mA Sortie, masse Entrée, masse Voie 1 La voie 2 est identique à la voie 1 Courant, 4...20 mA Entrée, masse 9107 Sortie, masse Voie 2 9107 - Version de produit 9107-002...
  • Page 16: Indications D'erreur Signal Et Câble Sans La Façade 45Xx

    Désexcité ON (si activé) dépassée Voie 2, limite d’interruption Clignotant Clignotant Désexcité de boucle fixe dépassée rapidement (si activé) Clignotant : 50% ON et 50% OFF Clignotant rapidement : 8% ON et 92% OFF 9107 - Version de produit 9107-002...
  • Page 17: Programmation / Opération Des Touches De Fonction

    Généralités Lors de la configuration du 9107 vous êtes guidés tout au long des paramètres du menu ; ainsi vous pouvez choisir le réglage qui correspond à votre application. Pour chaque menu il y a un texte d’aide qui défile en ligne 3 de l’indicateur.
  • Page 18: Diagramme De Programmation

    5 secondes suivi par le texte 19. Ligne 3 affiched la même chose que ligne 2, mais pour la Symboles en ligne 1 : voie 2.  = OK. Clignontant œ = erreur. Ligne 4 affiche l’etat de communication. 9107 - Version de produit 9107-002...
  • Page 19: Diagramme De Programmation, Réglage Avancé (Adv.set)

    Txt 11 Txt 11 9999 0000 PASS 0000 SETUP EN.PASS NEW.PAS Txt 6 Txt 15 Txt 16 Retour au menu 1.0 LANG SETUP LANGUA Txt 6 Txt 17 RAIL SETUP RAIL.EN Txt 6 Txt 5 9107 - Version de produit 9107-002...
  • Page 20: Menu Déroulant En Ligne 3 De L'indicateur

    [18] Limite du signal de la boucle dépassée [19] Rupture des fils de la boucle [20] Pas de communication - contrôler les connexions [21] Erreur de l’EEprom - vérifier la configuration Erreur matériel [22] 9107 - Version de produit 9107-002...
  • Page 21: Iecex Installation Drawing

    LERBAKKEN 10, 8410 RØNDE DENMARK IECEx Installation drawing For safe installation of 9107 the following must be observed. The module shall only be Installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
  • Page 22 CH1 (terminal 41,42) CH2 (terminal 51,52) 28 V 93 mA 0.65 W 3.76 µF 0.080F 0.650F 2.15 F 4 mH 16 mH 32 mH 35 mH Revision date: Version Revision Prepared by: Page: 2020-06-18 V4 R0 9107 - Version de produit 9107-002...
  • Page 23 PRelectronics modules. It is important that the module is undamaged and has not been altered or modified in any way. Only 4501 modules free of dust and moisture shall be installed. Revision date: Version Revision Prepared by: Page: 2020-06-18 V4 R0 9107 - Version de produit 9107-002...
  • Page 24: Schéma D'installation Atex

    LERBAKKEN 10, 8410 RØNDE DENMARK Schéma d’installation ATEX Pour une installation sûre du 9107 vous devez observer ce qui suit. Le module sera seulement installé par un personnel qualifié qui est informé des lois, des directives et des normes nationales et internationales qui s'appliquent à...
  • Page 25 Voie 2 (bornes 51,52) 28 V 93 mA 0,65 W 3,76 µF 0,080F 0,650F 2,15 F 4 mH 16 mH 32 mH 35 mH Revision date: Version Revision Prepared by: Page: 2020-06-18 V4 R0-FR01 9107 - Version de produit 9107-002...
  • Page 26 Pour l'installation dans la zone 2 on doit observer ce qui suit : Le module de programmation 4501 doit être employé seulement avec des modules de PR electronics. Il est important que le module soit intact et n'ait pas été changé ou n'ait pas été modifié de quelque façon que ce soit. Le module 4501 doit être exempt des zones de poussières et d'humidité...
  • Page 27: Fm Installation Drawing

    The module is galvanically isolated and does not require grounding. Use 60 / 75 ºC copper conductors with wire size AWG: (26-14) Warning: Substitution of components may impair intrinsic safety. Revision date: Version Revision Prepared by: Page: 2019-04-04 V3 R0 9107 - Version de produit 9107-002...
  • Page 28 IIC or A,B IIB or C,E,F IIA or D,G Um: 253 V, max 400 Hz 0.08F 0.650F 2.15 F 4 mH 16 mH 32 mH Revision date: Version Revision Prepared by: Page: 2019-04-04 V3 R0 9107 - Version de produit 9107-002...
  • Page 29: Ul Installation Drawing

    For Installation in Div2 / Zone2 the following must be observed. The 4501 programming module is to be used solely with PR electronics modules. It is important that the module is undamaged and has not been altered or modified in any way. Only 4501 modules free of dust and moisture shall be installed.
  • Page 30 Table 1. Cable capacitance, Ccable, plus intrinsically safe equipment capacitance, Ci must be less than the marked Revision date: Version Revision Prepared by: Page: 2019-11-26 V1 R0 9107 - Version de produit 9107-002...
  • Page 31 La (or Lo) determined by this method shall not be exceeded by the sum of all of Ci plus cable capacitances and the sum of all of the Li plus cable inductances in the circuit respectively. Revision date: Version Revision Prepared by: Page: 2019-11-26 V1 R0 9107 - Version de produit 9107-002...
  • Page 32 Ca or C 0.08F 0.650F 2.15 F Voltage max: 32Vac / 32Vdc La or L 4 mH 16 mH 32 mH Current max: 0.5Aac / 0.3Adc Revision date: Version Revision Prepared by: Page: 2019-11-26 V1 R0 9107 - Version de produit 9107-002...
  • Page 33 32 Vac/ 32 Vdc Current max: 0.5 Aac / 0.3 Adc -20 ≤ Ta ≤ 60ºC 4501 9107 91 92 93 94 95 Power Rail Revision date: Version Revision Prepared by: Page: 2019-11-26 V1 R0 9107 - Version de produit 9107-002...
  • Page 34 Para a instalação de trilho de energia na Zona 2, apenas o trilho de alimentação Rail 9400 fornecido pela Unidade de Controle de Potência 9410 é permitido. Revision date: Version Revision Prepared by: Page: 2016-02-10 V3 R0 9107 - Version de produit 9107-002...
  • Page 35 CN1 (terminais 41,42) CN2 (terminais51,52) 28 V 93 mA 0,65 W 3,76 µF 0,080F 0,650F 2,15 F 4 mH 16 mH 32 mH 35 mH Revision date: Version Revision Prepared by: Page: 2016-02-10 V3 R0 9107 - Version de produit 9107-002...
  • Page 36: Historique Du Document

    Certificats FM et INMETRO mises à jour. Schémas d’installation modifiés. 1945 Version 9107A inclue dans le manuel. Variante avec homologation UL 913 ajoutée. Homologation CCOE supprimée. Nouveau certificat et schéma d'installation FM. 2027 Schémas d’installation ATEX et IECEx modifiés. 9107 - Version de produit 9107-002...
  • Page 37 Nous sommes à vos côtés, aux quatre coins de la planète Bénéficiez d’une assistance où que vous soyez Tous nos produits sont couverts par un service une portée mondiale. Cela signifie que nous sommes d’expertise et une garantie de 5 ans. Pour chaque produit toujours à...
  • Page 38: Bénéficiez Dès Aujourd'hui

    Bénéficiez dès aujourd’hui DE PERFORMANCES À VOTRE SERVICE Leader sur le marché des technologies, PR electronics s’est donné pour mission de rendre les process industriels plus sûrs, plus fiables et plus efficaces. Notre objectif est resté le même depuis notre création en 1974 : améliorer sans cesse nos compétences centrales et proposer des technologies haute précision toujours plus innovantes et garantissant une...
