Manuel de produit

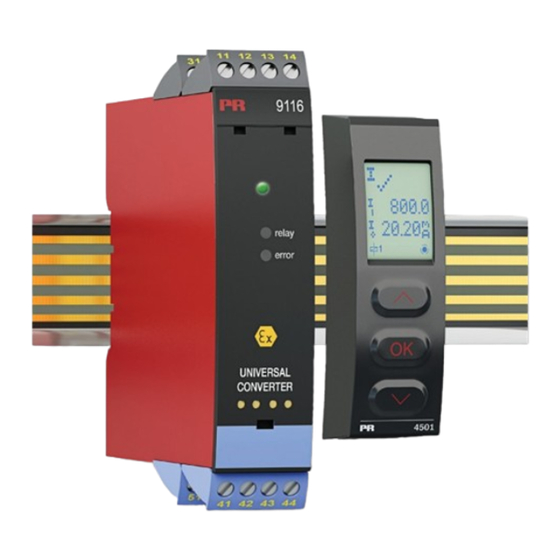

9116B-EMP

Convertisseur programmable à

seuils [Ex ia], évaluation EMPHASIS

E M P H A S I S

a s s e s s e d

T E M P É R AT U R E

I N T E R FA C E S S . I .

No. 9116B - EMP V107- FR

Ver sion de produit : 9116 - 0 03

CCOE

I N T E R FA C E S D E C O M M U N I C AT I O N

PERFORMANCE

U N I V E R S E L

I S O L AT I O N

MADE

SMARTER

A F F I C H E U R S

Sommaire des Matières pour PR electronics 9116B-EMP

Page 1 PERFORMANCE MADE SMARTER Manuel de produit 9116B-EMP Convertisseur programmable à seuils [Ex ia], évaluation EMPHASIS E M P H A S I S a s s e s s e d CCOE T E M P É R AT U R E I N T E R FA C E S S .
Page 2 6 gammes de produits pour répondre à tous vos besoins Performants individuellement, inégalés lorsqu’ils sont associés Grâce à nos technologies innovantes et brevetées, nous améliorons et simplifions le conditionnement des signaux. Nos produits se déclinent en six gammes composées de nombreux modules analogiques et numériques couvrant plus d’un millier d’applications d’automation industrielle.
Page 3 Historique du document ................. 9116B-EMP - Version de produit 9116-003...
Page 4 Montage général, raccordement et débranchement de fils. Recherche de pannes sur le module. Seule PR electronics SARL est autorisée à réparer le module et à remplacer les fusibles. Avertissement Ne pas ouvrir la plaque avant du module au risque d’endommager le connecteur de l’indicateur / la façade de programmation PR 4511/4501.
Page 5 Dans la mesure où les instructions de ce guide ne sont pas strictement respectées par le client, ce dernier n’est pas en droit de faire une réclamation auprès de PR electronics SARL, même si cette dernière figure dans l’accord de vente conclu.
Page 6 Surveillance de cas d’erreurs internes rupture câble par le relais d’état individuel et / ou un signal électronique collectif par le rail d’alimentation. • Le 9116B-EMP a été conçu, développé et certifié pour utilisation dans les applications SIL 2 en conformité avec les exigences de la CEI 61508. •...
Page 7 N.C. État du module Alimentation par raill Zone 0, 1, 2, 20, 21, 22, M1 & Cl. I/II/III, Div. 1 Zone 2 / Cl. 1, div. 2, gr. A-D ou zone non-dangereuse gr. A-G 9116B-EMP - Version de produit 9116-003...
Page 8 2 : Poussez le bas du 4511/4501 vers le module. Démontage du 4511/4501 3 : Appuyez sur le bouton de déclenchement en dessous du 4511/4501 4 : Puis tirez le 4511/4501 vers le haut. 9116B-EMP - Version de produit 9116-003...
Page 9 Fusible ......... . 1,25 A SB / 250 Vca 9116B-EMP - Version de produit 9116-003...
Page 10 La puissance dissipée maximale est la puissance maximale dissipée par le dispositif. Dans le cas où le 9116B-EMP est utilisé en combinaison avec le 4511/4501, il faut ajouter 40 mW à la puissance maximale dissipée et 70 mW à la puissance maximale nécessaire pour chaque dispositif 9000 équippé d’un 4511/4501.
Page 11 Résistance d’entrée ........Nom. 20 Ω + PTC 50 Ω 9116B-EMP - Version de produit 9116-003...
Page 12 Puissance ca max........62,5 VA / 32 W EC = Echelle configurée 9116B-EMP - Version de produit 9116-003...
Page 13 EAC Ex TR-CU 012/2011 ....... RU C-DK.GB08.V.00410 Sécurité fonctionnelle : Certifié SIL 2 en « Evaluation Complète » selon l’IEC 61508 9116B-EMP - Version de produit 9116-003...
Page 14 LIN.R Pour R lin._0%≥ env. 18 Ω SE.SH Court circuit capteur Rupture capteur ou Tous SE.BR resistance de ligne trop haute TEMP Pt100 à Pt1000 et Ni50 à Ni1000 SE.SH Court circuit capteur 9116B-EMP - Version de produit 9116-003...
Page 15 - ceci est corrigé (arrêté) en appuyant sur la touche 3. L’erreur est corrigée en déconnectant et puis reconnectant l’alimentation du module. L’erreur peut être négligée en sélectionnant un type d’entrée autre que TC. *** L’erreur est corrigée en parcourant les menus. 9116B-EMP - Version de produit 9116-003...
Page 16 * Commander Résistance, separément pour TC Résistance, 2-ﬁls 3- / 4-ﬁls Potentiomètre avec connecteur CSF : Connecteur CSF 5910Ex Transmetteur 2-ﬁls Courant Tension Sorties : Courant Transmetteur 2-ﬁls (sortie active) (sortie passive) Relais N.O. 9116B-EMP - Version de produit 9116-003...
Page 17 Alimentation +24 Vcc Etat de relais, jaune Etat de voie, rouge FLASH Relais d’état N.F. Relais d’état N.F. Pt100, conn. fils Alimentation Sortie Entrée Masse Ten- sion Courant Relais N.O. Sortie relais Relais N.O. 9116 9116B-EMP - Version de produit 9116-003...
Page 18 Relais de sortie exité Fermé Clignotante Clignotante Désexcité par court circuit / rupture (si activé) Relais de sortie désexité Fermé Clignotante Clignotante Désexcité par court circuit / rupture (si activé) Relais de sortie désexité Clignotante Excité Ouvert 9116B-EMP - Version de produit 9116-003...
Page 19 Généralités Lors de la configuration du 9116B-EMP vous êtes guidés tout au long des paramètres du menu ; ainsi vous pouvez choisir le réglage qui correspond à votre application. Pour chaque menu il y a un texte d’aide qui défile en ligne 3 de l’indicateur.
Page 20 Rail d’alimentation : Dans le menu ”RAIL” vous pouvez choirsir si des erreurs capteur doivent être transmis à l’unité de surveillance du module PR 9410 Contrôleur d’alimentation. Safety Integrity Level (SIL) : Voir le manuel de sécurité (Safety Manual - en Anglais) pour informations supplémentaires. 9116B-EMP - Version de produit 9116-003...
Page 21 TC.Lr TC.W5 TC.W3 TC.U TC.T TC.S CONN TC.R TC.N TC.L TC.WK TC.J TC.E Continué à la page Diagramme de programmation ADV.SET TC.K ADV.SET SENSOR TC TYPE Txt 2 Txt 10 Txt 18 Txt 31 9116B-EMP - Version de produit 9116-003...
Page 22 Continué à la page suivante Txt 13 Txt 14 Txt 15 Choix de l’ UNITES : mm/s m3/min m/min m3/h in/s l/min ft/s gal/min in/min gal/h mils ft/min in/h mbar ft/h m/s2 [blank] UNIT Txt 9 9116B-EMP - Version de produit 9116-003...
Page 23 Seulement si la configuration n’est pas protégé par un mot *1.3 *1.4 *1.5 de câble Ne vaut pas pour les signaux d’entrée : de passe 0...20 mA et tension. Seulement si le signal d’entrée est température. *1.4 9116B-EMP - Version de produit 9116-003...
Page 24 REL.SIM Txt 43 Txt 51 Txt 53 Txt 52 0000 LOCK 9999 OPEN Vérification de la configuration SIL 2008 LOCK SETUP EN.SIL NEW.PAS CONFIG SIL.OK Txt 43 Txt 64 Txt 55 Txt 66 *1.5 9116B-EMP - Version de produit 9116-003...
Page 25 Exécuter opérations de mémoire [44] Charger la configuration sauvegardée au module Sélectionner TC-W3 comme type de capteur Sauvegarder la configuration dans la 4511/4501 Sélectionner TC-W5 comme type de capteur Sélectionner TC-Lr comme type de capteur 9116B-EMP - Version de produit 9116-003...
Page 26 Erreur dans la mémoire FLASH - contrôler la configuration [89] Configuration ou version invalide [90] Erreur matériel [91] Erreur du capteur CSF - contrôler la température du module [92] Erreur CSF - contrôler le bornier CSF [93] Pas de communication 9116B-EMP - Version de produit 9116-003...
Page 27 Graphique descriptif de la fonction fenêtre 9116B-EMP - Version de produit 9116-003...
Page 28 Graphique descriptif de la fonction consigne Signal Délai ON d’entrée Délai OFF Consigne (croissante) Hystérésis Temps Relais On Fermé Contact (N.O.) Ouvert 9116B-EMP - Version de produit 9116-003...
Page 29 Appendix IECEx installation drawing ATEX Installation Drawing FM Installation Drawing Desenho de Instalaçao INMETRO Safety Manual 9116B-EMP - Version de produit 9116-003...
Page 30 For Installation in Zone 2 the following must be observed. The 4501 programming module is to be used solely with PR electronics modules. It is important that the module is undamaged and has not been altered or modified in any way. Only 4501 modules free of dust and moisture shall be installed.
Page 31 For installation on Power Rail in Zone 2, only Power Rail type 9400 supplied by Power Control Unit type 9410 (Type Examination Certificate KEMA 07ATEX0152 X) is allowed. Revision date: Version Revision Prepared by: Page: 2018-03-01 V8 R0 9116B-EMP - Version de produit 9116-003...
Page 32 21.4 V 0.16 μF 4 mH 54 μH/Ω 93 mA 1.13 μF 16 mH 218 μH/Ω 650 mW 4.15 μF 32 mH 436 μH/Ω Revision date: Version Revision Prepared by: Page: 2018-03-01 V8 R0 9116B-EMP - Version de produit 9116-003...
Page 33 Term. 52-51, 51-52 16.6 V 0.4 μF 100 mH 25mH/Ω 0.2 mA 2.3 μF 100 mH 100mH/Ω 0.8 mW 9.5 μF 100 mH 200mH/Ω Revision date: Version Revision Prepared by: Page: 2018-03-01 V8 R0 9116B-EMP - Version de produit 9116-003...
Page 34 9410 (Type Examination Certificate IECEx KEM 08.0025X) is allowed. The 4501 programming module is to be used solely with PR electronics’ modules. It is important that the module is undamaged and has not been altered or modified in any way.
Page 35 2 Aca / 2 Acc Potm . 1 (bornes 11,12,13,14) (bornes 31,32,33,34) 9116 (bornes 91,92,93,94,95) RTD / LinR 253 V max. 400 Hz Power Rail Revision date: Version Revision Prepared by: Page: 2018-03-01 V8 R0 – FR01 9116B-EMP - Version de produit 9116-003...
Page 36 Pour l'installation avec le rail d’alimentation dans la zone 2, on doit utiliser seulement le rail d’alimentation type 9400 ainsi que le contrôleur de puissance type 9410 (Attestation d’examen de type KEMA 07ATEX0152 X). Revision date: Version Revision Prepared by: Page: 2018-03-01 V8 R0 – FR01 9116B-EMP - Version de produit 9116-003...
Page 37 0.16 μF 4 mH 54 μH/Ω 93 mA 1.13 μF 16 mH 218 μH/Ω 650 mW 4.15 μF 32 mH 436 μH/Ω Revision date: Version Revision Prepared by: Page: 2018-03-01 V8 R0 – FR01 9116B-EMP - Version de produit 9116-003...
Page 38 Term. 52-51, 51-52 16.6 V 0.4 μF 100 mH 25mH/Ω 0.2 mA 2.3 μF 100 mH 100mH/Ω 0.8 mW 9.5 μF 100 mH 200mH/Ω Revision date: Version Revision Prepared by: Page: 2018-03-01 V8 R0 – FR01 9116B-EMP - Version de produit 9116-003...
Page 39 Il est important que le module soit intact et n'ait pas été changé ou n'ait pas été modifié de quelque façon que ce soit. Le module 4501 doit être exempt des zones de poussières et d'humidité lorsqu’il est installé. Revision date: Version Revision Prepared by: Page: 2018-03-01 V8 R0 – FR01 9116B-EMP - Version de produit 9116-003...
Page 40 For Installation in Zone 2 / Division 2 the following must be observed. The 4501 programming module is to be used solely with PR electronics modules. It is important that the module is undamaged and has not been altered or modified in any way. Only 4501 modules free of dust and moisture shall be installed.
Page 41 Warning: Do not mount or remove modules from the Power Rail when an explosive gas mixture is present. Revision date: Version Revision Prepared by: Page: 2012-06-08 V6 R0 9116B-EMP - Version de produit 9116-003...
Page 42 Io, Isc 93 mA 1.13 μF 16 mH 218 μH/Ω IIB or C,E,F 650 mW 4.15 μF 32 mH 436 μH/Ω IIA or D,G Revision date: Version Revision Prepared by: Page: 2012-06-08 V6 R0 9116B-EMP - Version de produit 9116-003...
Page 43 IIC or A,B Io, Isc 0.2 mA 2.3 μF 100 mH 100mH/Ω IIB or C,E,F 0.8 mW 9.5 μF 100 mH 200mH/Ω IIA or D,G Revision date: Version Revision Prepared by: Page: 2012-06-08 V6 R0 9116B-EMP - Version de produit 9116-003...
Page 44 Corrente máx.:: 2 A AC / 2 ADC 9116 RTD / LinR (terminais 11,12,13,14) (terminais 31,32,33,34) TRILHO DE ENERGIA (terminais 91,92,93,94,95) : 253 V; máx. 400 Hz Revision date: Version Revision Prepared by: Page: 2016-04-07 V7 R0 9116B-EMP - Version de produit 9116-003...
Page 45 Para a instalação de trilho de energia na Zona 2, apenas o trilho de alimentação Rail 9400 fornecido pela Unidade de Controle de Potência 9410 é permitido. Revision date: Version Revision Prepared by: Page: 2016-04-07 V7 R0 9116B-EMP - Version de produit 9116-003...
Page 46 21.4 V 0.16 μF 4 mH 54 μH/Ω 93 mA 1.13 μF 16 mH 218 μH/Ω 650 mW 4.15 μF 32 mH 436 μH/Ω Revision date: Version Revision Prepared by: Page: 2016-04-07 V7 R0 9116B-EMP - Version de produit 9116-003...
Page 47 Term. 52-51, 51-52 16.6 V 0.4 μF 100 mH 25mH/Ω 0.2 mA 2.3 μF 100 mH 100mH/Ω 0.8 mW 9.5 μF 100 mH 200mH/Ω Revision date: Version Revision Prepared by: Page: 2016-04-07 V7 R0 9116B-EMP - Version de produit 9116-003...
Page 48 Historique du document La liste ci-dessous vous indique les notes de révisions de ce document. Rev. ID Date Notes 1848 Lancement de la version 9113xx-EMP 9116B-EMP - Version de produit 9116-003...
Page 49 Nous sommes à vos côtés, aux quatre coins de la planète Bénéficiez d’une assistance où que vous soyez Tous nos produits sont couverts par un service une portée mondiale. Cela signifie que nous sommes d’expertise et une garantie de 5 ans. Pour chaque produit toujours à...
Page 50 Bénéficiez dès aujourd’hui DE PERFORMANCES À VOTRE SERVICE Leader sur le marché des technologies, PR electronics s’est donné pour mission de rendre les process industriels plus sûrs, plus fiables et plus efficaces. Notre objectif est resté le même depuis notre création en 1974 : améliorer sans cesse nos compétences centrales et proposer des technologies haute précision toujours plus innovantes et garantissant une...
