Manuel de produit

9202

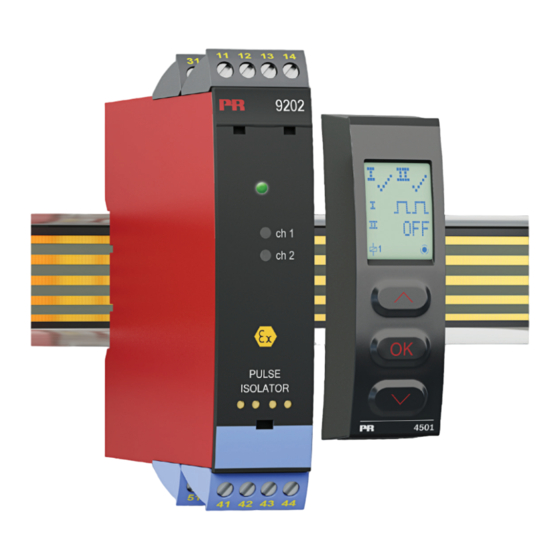

Isolateur tout ou rien

T E M P É R AT U R E

I N T E R FA C E S S . I .

No. 9202V110 - FR

Ver sion de produit : 9202- 0 03

I N T E R FA C E S D E C O M M U N I C AT I O N

PERFORMANCE

U N I V E R S E L

I S O L AT I O N

MADE

SMARTER

A F F I C H E U R S

Sommaire des Matières pour PR electronics 9202

Page 1 I N T E R FA C E S D E C O M M U N I C AT I O N U N I V E R S E L I S O L AT I O N A F F I C H E U R S No. 9202V110 - FR Ver sion de produit : 9202- 0 03...
Page 2 6 gammes de produits pour répondre à tous vos besoins Performants individuellement, inégalés lorsqu’ils sont associés Grâce à nos technologies innovantes et brevetées, nous améliorons et simplifions le conditionnement des signaux. Nos produits se déclinent en six gammes composées de nombreux modules analogiques et numériques couvrant plus d’un millier d’applications d’automation industrielle.
Page 3 Historique du document ................. 9202 - Version de produit 9202-003...
Page 4 Montage général, raccordement et débranchement de fils. Recherche de pannes sur le module. Seule PR electronics SARL est autorisée à réparer le module et à remplacer les fusibles. Avertissement Ne pas ouvrir la plaque avant du module au risque d’endommager le connecteur de l’indicateur / la façade de programmation PR 4500.
Page 5 Dans la mesure où les instructions de ce guide ne sont pas strictement respectées par le client, ce dernier n’est pas en droit de faire une réclamation auprès de PR electronics SARL, même si cette dernière figure dans l’accord de vente conclu.
Page 6 2 : Poussez le bas du PR 4500 vers le module. Démontage du PR 4500 3 : Appuyez sur le bouton de déclenchement en dessous du PR 4500. 4 : Puis tirez le PR 4500 vers le haut. 9202 - Version de produit 9202-003...
Page 7 Surveillance de cas d’erreurs et rupture câble par le relais d’état individuel et / ou un signal électronique collectif par le rail d’alimentation. • Le 9202 a été conçue, développé et certifié pour utilisation dans les applications SIL 2 en conformité avec les exigences de la CEI 61508. •...
Page 8 Voie 2 Connexion d’alimentation : Commutateur NAMUR mécanique Alimentation - Alimentation +19,2...31,2 Vcc État du module N.F. État du module Alimentation par raill Zone 2 / Cl. 1, div. 2, gr. A-D ou zone non-dangereuse 9202 - Version de produit 9202-003...
Page 9 N.F. État du module Alimentation par raill Zone 0, 1, 2, 20, 21, 22, M1 & Cl. I/II/III, Div. 1 Zone 2 / Cl. 1, div. 2, gr. A-D gr. A-G ou zone non-dangereuse 9202 - Version de produit 9202-003...
Page 10 Fusible ......... . 400 mA SB / 250 Vca 9202 - Version de produit 9202-003...
Page 11 La puissance dissipée maximale est la puissance maximale dissipée par le dispositif. Dans le cas où le 9202 est utilisé en combinaison avec le PR 4500, il faut ajouter 40 mW à la puissance maximale dissipée et 70 mW à la puissance maximale nécessaire pour chaque dispositif 9000 équippé...
Page 12 EAC Ex ......... . RU C-DK.HA65.B.00355/19 Sécurité fonctionnelle Certifié SIL 2 en « Evaluation Complète » selon l’IEC 61508 9202 - Version de produit 9202-003...
Page 13 Des erreurs affectant les deux voies sont affichées comme erreur de la voie 1 - et la ligne affichant la voie 2 reste vide. Une erreur matériel peut être corrigée de deux manières. Soit en parcourant les menus (si l’autre voie doit rester en fonction) soit en déconnectant et puis reconnectant l’alimentation du module. 9202 - Version de produit 9202-003...
Page 14 (1) erreur câble (2) d’erreur câble (4) rupture câble (3) R p = 15 kΩ R s = 750 Ω Sorties : Relais, N.F. Relais, N.O. Opto, NPN Relais, N.F. Relais, N.O. Opto, NPN 9202 - Version de produit 9202-003...
Page 15 R s = 750 Ω ou relais N.F. NAMUR Opto - ou relais N.O. ou relais N.F. 9202x1 9202x2...x3 9202 (1)...(4) = Voir la déscription * NC = pas de connexion des fonctions à la page 14 9202 - Version de produit 9202-003...
Page 16 Voie 1, relais désexcité Clignotant Excité Voie 2, relais excité Clignotant Jaune Excité Voie 2, relais désexcité lors Rouge Clignotant Désexcité ON (si activé) d’erreur de câble clignotante Voie 2, relais désexcité Clignotant Excité 9202 - Version de produit 9202-003...
Page 17 Généralités Lors de la configuration du 9202 vous êtes guidés tout au long des paramètres du menu ; ainsi vous pouvez choisir le réglage qui correspond à votre application. Pour chaque menu il y a un texte d’aide qui défile en ligne 3 de l’indicateur.
Page 18 Les 4511 à partir du numéro de série 211001001. Les 4511 avec numéro de série inférieur à 211001001 Les 4512 à partir du numéro de série 211065001. Les 4512 avec numéro de série inférieur à 211065001. 9202 - Version de produit 9202-003...
Page 19 Seulement si un mot de passe a été choisi. Pas disponible sur les PR 4500 si le verrouillage SIL est activé. Seuls les 4512 à partir du numéro de série 211065001 et les 4511 à partir de 211001001. 9202 - Version de produit 9202-003...
Page 20 Entrer Nouveau mot de passe [ NEW.PAS ] [17] Sélectionner langue [ LANGUA ] Court-circuit câble [ I CA.SH ] [ II OFF ] [18] Rupture câble [ I ON ] [ II CA.BR ] [19] 9202 - Version de produit 9202-003...
Page 21 LERBAKKEN 10, 8410 RØNDE DENMARK IECEx Installation drawing For safe installation of 9202 the following must be observed. The module shall only be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
Page 22 Power max. 500 VA / 60 W 64 VA / 60 W Current max. 2 AAC / 2 ADC 2 AAC / 2 ADC Revision date: Version Revision Prepared by: Page: 2022-02-14 V6 R0 9202 - Version de produit 9202-003...
Page 23 For Installation in Zone 2 / Division 2 the following must be observed. The 4501 programming module is to be used solely with PR electronics modules. It is important that the module is undamaged and has not been altered or modified in any way. Only 4501 modules free of dust and moisture shall be installed.
Page 24 LERBAKKEN 10, 8410 RØNDE DENMARK Schéma d’installation ATEX / UKEX Pour une installation sûre du 9202 vous devez observer ce qui suit. Le module sera seulement installé par un personnel qualifié qui est informé des lois, des directives et des normes nationales et internationales qui s'appliquent à...
Page 25 32 Vca / 30 Vcc Puissance max. 500 VA / 60 W 64 VA / 60 W Courant max. 2 Aca / 2 Acc 2 Aca / 2 Acc Revision date: Version Revision Prepared by: Page: 2023-07-11 V7R1-FR 9202 - Version de produit 9202-003...
Page 26 Pour l'installation dans la zone 2 / Division 2 on doit observer ce qui suit. Le module de programmation 4501 doit être employé seulement avec des modules de PR electronics. Il est important que le module soit intact et n'ait pas été changé ou n'ait pas été modifié de quelque façon que ce soit.
Page 27 For Installation in Zone 2 / Division 2 the following must be observed. The 4501 programming module is to be used solely with PR electronics modules. It is important that the module is undamaged and has not been altered or modified in any way. Only 4501 modules free of dust and moisture shall be installed.
Page 28 The use of stranded wires is not permitted for mains wiring except when wires are fitted with cable ends. For installation on the 9400 Power Rail the power must be supplied from Power Control Module Unit 9410. Revision date: Version Revision Prepared by: Page: 2019-04-04 V5 R0 9202 - Version de produit 9202-003...
Page 29 Warning: Do not mount or remove modules from the Power Rail when an explosive gas mixture is present. Revision date: Version Revision Prepared by: Page: 2019-04-04 V5 R0 9202 - Version de produit 9202-003...
Page 30 For Installation in DIV2/Zone2 the following must be observed. The 4501 programming module is to be used solely with PR electronics modules. It is important that the module is undamaged and has not been altered or modified in any way. Only 4501 modules free...
Page 31 Ne montez pas ou n’enlevez pas les connecteurs quand le module est sous tension et en présence d’un mélange de gaz. Ne montez pas ou n’enlevez pas les modules du rail d’alimentation en présence d’un mélange de gaz. Revision date: Version Revision Prepared by: Page: 2019-11-26 V1 R0 9202 - Version de produit 9202-003...
Page 32 La (or Lo) determined by this method shall not be exceeded by the sum of all of Ci plus cable capacitances and the sum of all of the Li plus cable inductances in the circuit respectively. Revision date: Version Revision Prepared by: Page: 2019-11-26 V1 R0 9202 - Version de produit 9202-003...
Page 33 IIC or A,B IIB or C,E,F IIA or D,G Ca or C 2.0 F 6.0 F 18 F La or L 260 mH 780 mH 1000 mH Revision date: Version Revision Prepared by: Page: 2019-11-26 V1 R0 9202 - Version de produit 9202-003...
Page 34 Zone 2 installation Voltage max. 32 V AC / 30 VDC Power max. 64 VA / 60 W Current max. 2 AAC / 2 ADC Revision date: Version Revision Prepared by: Page: 2019-11-26 V1 R0 9202 - Version de produit 9202-003...
Page 35 ‘Ex e’, fornecendo no mínimo grau de proteçao IP54 Dispositivos de entrada de cabo e elementos de vedação devem cumprir com os mesmos requisitos. Revision date: Version Revision Prepared by: Page: 2023-10-06 V7 R0 TORO 9202 - Version de produit 9202-003...
Page 36 Máx. torque terminal de parafuso 0,5 Nm. O fio trançado deve ser instalado com um comprimento de isolamento de 5 mm ou através de um terminal isolado adequado, como um terminal de cadarço. Revision date: Version Revision Prepared by: Page: 2023-10-06 V7 R0 TORO 9202 - Version de produit 9202-003...
Page 37 Potência máx. 500 VA / 60 W 64 VA / 60 W Corrente máx. 2 AAC / 2 ADC 2 AAC / 2 ADC Revision date: Version Revision Prepared by: Page: 2023-10-06 V7 R0 TORO 9202 - Version de produit 9202-003...
Page 38 Máx. torque terminal de parafuso 0,5 Nm. O fio trançado deve ser instalado com um comprimento de isolamento de 5 mm ou através de um terminal isolado adequado, como um terminal de cadarço. Revision date: Version Revision Prepared by: Page: 2023-10-06 V7 R0 TORO 9202 - Version de produit 9202-003...
Page 39 9202QI01 LERBAKKEN 10, 8410 RØNDE DENMARK IECEx 설치 도면 9202의 안전한 설치를 위해 다음 사항을 준수해야 합니다. 이 모듈은 이 지역에 적용되는 국내 및 국제 법률, 지침 및 표준에 정통한 유자격자만 설치해야 합니다. 제조연도는 일련번호의 처음 두 자리입니다. 구역 2 / 디비전 2에 설치하려면 다음 사항을 준수해야 합니다.
Page 40 최대 출력 500 VA / 60 W 64 VA / 60 W 최대 전류 2 AAC / 2 ADC 2 AAC / 2 ADC 개정일: 버전 개정 제작: 페이지: V5 R0-KR01 2016년 4월 7일 9202 - Version de produit 9202-003...
Page 41 4501 프로그래밍 모듈은 PR 제품의 모듈과 함께 사용해야 합니다. 모듈이 손상되지 않았고, 어떤 식으로든 변경 또는 수정되지 않는 것이 중요합니다. 먼지와 습기가 없는 상태에서 4501 모듈을 설치해야 합니다. 개정일: 버전 개정 제작: 페이지: V5 R0-KR01 2016년 4월 7일 9202 - Version de produit 9202-003...
Page 42 Homologation UKEX ajoutée. Variante avec homologation KCs (Corée) aajoutée. 2404 Schéma d'installation ATEX / UKEX mis à jour - certificat UKEX pour 9202B reçu. Homologation INMETRO mise à jour - Ex nA changé en Ex ec. 9202 - Version de produit 9202-003...
Page 43 Nous sommes à vos côtés, aux quatre coins de la planète Bénéficiez d’une assistance où que vous soyez Tous nos produits sont couverts par un service une portée mondiale. Cela signifie que nous sommes d’expertise et une garantie de 5 ans. Pour chaque produit toujours à...
