Sommaire des Matières pour PR electronics 4511

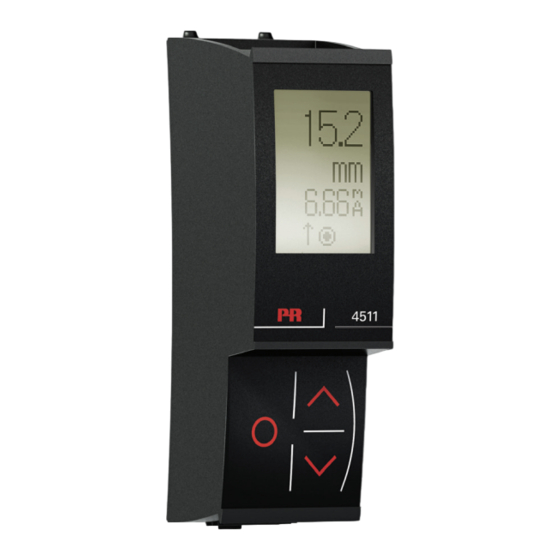

- Page 1 PERFORMANCE MADE SMARTER Manuel de produit 4511 Interface de communication Modbus T E M P É R AT U R E I N T E R FA C E S S . I . | I N T E R FA C E S D E C O M M U N I C AT I O N...
-
Page 2: Performants Individuellement, Inégalés Lorsqu'ils Sont Associés
6 gammes de produits pour répondre à tous vos besoins Performants individuellement, inégalés lorsqu’ils sont associés Grâce à nos technologies innovantes et brevetées, nous améliorons et simplifions le conditionnement des signaux. Nos produits se déclinent en six gammes composées de nombreux modules analogiques et numériques couvrant plus d’un millier d’applications en automatisation industrielle. -
Page 3: Table Des Matières
Réglages Modbus 4511 - diagramme de programmation ........ -
Page 4: Avertissement
Montage général, connexion et déconnexion du câble Modbus. Dépannage de l’appareil. DANGEREUSE Avertissement Seule PR electronics A/S est autorisée à réparer le module. DANGER Signification des symboles Triangle avec point d’exclamation : Lire ce manuel avant l’installation et la mise en service de ce module afin d’éviter des incidents pouvant causer des dommages corporels ou des dégâts mécaniques. -
Page 5: Consignes De Sécurité
Dans la mesure où les instructions de ce guide ne sont pas strictement respectées par le client, ce dernier n’est pas en droit de faire une réclamation auprès de PR electronics A/S, même si cette dernière figure dans l’accord de vente conclu. -
Page 6: Montage / Démontage D'une Interface De Communication Pr 4500
Montage / démontage d’une interface de communication PR 4500 Les interfaces de communication de la gamme PR 4500 sont des indicateurs amovibles pouvant être montés sur un PR 4590 Configmate ou montés sur les modules des séries 4000 / 9000 pour programmer et contrôler le signal. Montage 1 : Insérez les 2 crochets du PR 4500 dans les fentes situées en haut de la face avant de l’appareil. -
Page 7: Interface De Communication Modbus 4511
Les paramètres programmés peuvent être protégés par un mot de passe défini par l’utilisateur. • En cas de montage sur des appareils installés à l’envers, un élément de menu permet de tourner l’écran du 4511 de 180° et d’inverser les boutons de fonction vers le haut/vers le bas. -
Page 8: Commande
Commande Type Description 4511 Interface de communication 4590 Interface ConfigMate Spécifications électriques Conditions environnementales : Plage de spécifications ....... . -20°C à +60°C Température de stockage. -
Page 9: Exemples D'installation Du 4511
Exemples d’installation du 4511 Modbus RTU 4511 4511 4511 API/DCS 4000 4000 4000 HMI/PC 9000 9000 9000 Passerelle Zone sûre Zone 2 / cl. 1, div. 2, groupe A-D Modbus RTU Modbus RTU 4511 4511 4511 API/DCS 4000 4000 4000 HMI/PC... -
Page 10: Les Bases De Modbus
Cela est idéal pour une utilisation sur des réseaux RS485 multipoints, à des vitesses allant jusqu’à 115 200 bps. Les vitesses les plus courantes sont 9 600 bps et 19 200 bps. Modbus RTU est le protocole industriel le plus répandu et est pris en charge par le 4511. Modbus RTU : Pour communiquer avec un dispositif esclave, le maître envoie un message contenant :... -
Page 11: Paramètres Modbus Du 4511
Plage d’adressage de l’esclave Modbus : 1 - 247 (247 = adresse par défaut) Stockage des paramètres Modbus : Sauvegardés dans la mémoire non volatile du dispositif 4511 (Les valeurs d’usine par défaut sont indiquées en gras) Terminaison de ligne du segment Modbus RTU : Une résistance de 120 ohms doit être installée aux deux extrémités d’une boucle de segment RS485 Modbus RTU pour éviter... -
Page 12: Format De L'affichage
Format de l’affichage Par défaut, le PR 4511 passe en mode surveillance pour la surveillance de process. Avec les touches principales, le 4511 peut passer en mode programmation ou simulation. Format pour les produits des gammes 3000/4000 et 9000 (en mode surveillance) PR 3000 / 4000... -
Page 13: Utilisation Des Touches Principales / Affichage
Généralités Lors de l’utilisation du PR 4511 pour la configuration d’un appareil PR 4000 ou PR 9000, vous serez guidés tout au long du paramétrage et vous pourrez choisir les réglages appropriés à l’application. Pour chaque menu, il y a un texte d’aide déroulant qui sera affiché... - Page 14 Fonctions du 4511 Le PR 4511 donne accès à un certain nombre de fonctions qui peuvent être obtenues en répondant « Yes » (oui) au point « ADV.SET » (voir “Réglages Modbus 4511 - diagramme de programmation” à la page 13). Configuration Modbus Configuration Modbus (MODB) : Avec l’interface Modbus RTU, vous pouvez définir l’adresse Modbus, la parité, le bit de stop, le délai de réponse et la vitesse de transmission.
-
Page 15: Réglages Modbus 4511 - Diagramme De Programmation
The gray shaded menus/texts are only shown for guidance, and are not part of the 4511 specific submenu. guidage et ne font pas partie du sous-menu spécifique du PR 4511. The Modbus submenu is located somewhere in the menu structure of any host Le sous-menu Modbus se situe quelque part dans la structure du device supporting 4511. -
Page 16: Aperçu Des Textes D'aide
[11] 19.2k 38.4k ---OK--> "Monitor" 57.6k SEAR 115.2k 2400 4800 9600 19.2k 38.4k 57.6k 115.2k Paramètres par défaut : Vitesse de transmission : 19,2 kbps Mode de parité : Paire 4511 Local Menu.xlsx FSS 13-10-2014 Bit de stop : Adresse : Délai de réponse : 0 ms 4511V103-FR... -
Page 17: Schéma D'installation Atex
Instructions d’installation ATEX/UKEX Pour une installation en toute sécurité de la gamme de produits 4500, il convient de respecter les points suivants. Zone dangereuse Zone non classée II 3G Ex IIC Modbus RTU Gateway 4511 4511 4511 PLC/DCS HMI/PC 4000/9000 4000/9000 4000/9000... -
Page 18: Conditions Spécifiques D'utilisation
Instructions d’installation générales Les deux premiers chiffres du numéro de série correspondent à l’année de fabrication. Pour une installation Ex en toute sécurité, il convient de respecter les points suivants. L’appareil doit être installé par un personnel qualifié qui connaît les lois, les directives et les normes nationales et internationales s’appliquant dans ce domaine. -
Page 19: Iecex Installation Drawing
Temperature range -20°C ≤ Ta ≤ +60°C IECEx Installation Instructions For safe installation of the 4500 series of products the following must be observed. Unclassified Area Hazardous Area Modbus RTU Gateway 4511 4511 4511 PLC/DCS HMI/PC 4000/9000 4000/9000 4000/9000 IP 54... - Page 20 General installation instructions Year of manufacture can be taken from the first two digits in the serial number. For safe Ex installation the following must be observed: The device must be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
-
Page 21: Fm Installation Drawing
For safe installation of the 4500 series of products the following must be observed. Hazardous Area Unclassified Area CL I Div2 GP A,B,C,D CL I Zone 2 AEx/Ex ec IIC T5 Gc Modbus RTU Gateway 4511 4511 4511 PLC/DCS HMI/PC 4000/9000 4000/9000 4000/9000... - Page 22 General installation instructions Year of manufacture can be taken from the first two digits in the serial number. For safe Ex installation the following must be observed: The device must be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
-
Page 23: Historique Du Document
Historique du document La liste ci-dessous vous indique les notes de révisions de ce document. ID de rév. Date Notes 2124 4801 abandonnés - références supprimées. 2220 Mise à jour des homologations ATEX et IECEx - Ex na changé en Ex ec. UKCA ajouté. - Page 24 Nous sommes à vous côtés, dans le monde entier Bénéficiez d’une assistance où que vous soyez Tous nos produits sont couverts par un service d’expertise et mondiale. Cela signifie que nous sommes toujours à vos côtés une garantie de 5 ans. Pour chaque produit que vous achetez, et que nous connaissons parfaitement vos marchés locaux.
-
Page 25: Bénéficiez Dès Aujourd'hui
Bénéficiez dès aujourd’hui PERFORMANCE MADE SMARTER Leader technologique, PR electronics s’est donné pour mission de rendre les processus industriels plus sûrs, plus fiables et plus efficaces. Notre objectif est resté le même depuis notre création en 1974 : améliorer sans cesse notre cœur de compétences et proposer des technologies de haute précision toujours plus innovantes et garantissant...
