Section 5 : Système électrique
Généralités
Tout le câblage doit être correctement dimensionné,
acheminé, soutenu et raccordé. Tout le câblage doit être
conforme au NEC et aux codes locaux.
La génératrice comporte des tableaux d'interface de
branchement d'abonné pour séparer les branchements
de haute tension et de câblage de commande
d'utilisateur. Ces deux tableaux sont clairement étiquetés.
Les schémas de câblage de chaque appareil particulier
montrent les points de raccordement correspondants. Les
borniers sont étiquetés et correspondent aux bornes de
raccordement représentées dans les schémas de
câblage. Toujours utiliser les schémas de câblage propres
à l'appareil pour effectuer les raccordements de câblage.
REMARQUE : Voir
Raccordement des conducteurs
c.a. de
l'alternateur.
Raccordement des conducteurs
d'alimentation de la génératrice
DANGER
Décharge électrique. Coupez l'alimentation du réseau
public et du générateur avant de connecter les câbles
d'alimentation et les lignes de charge. Le non-respect
de cette consigne entraînera la mort ou des blessures
graves.
MISE EN GARDE
Dommage à l'équipement. Vérifiez que tous les conducteurs
sont serrés à la valeur de couple définie en usine. Le non-respect
de cette consigne pourrait causer des dommages à la base
du commutateur.
REMARQUE :
Des schémas d'installation et de
raccordement sont fournis à la fin de ce manuel.
REMARQUE : Toutes les installations doivent être
conformes au NEC et aux codes nationaux, provinciaux
et locaux. L'installateur a la charge d'effectuer une
installation qui sera acceptée lors de l'inspection
électrique finale.
Le raccordement d'alimentation de la génératrice se fait
au niveau des bornes du disjoncteur de sectionnement
de l'appareil. Le calibre des conducteurs doit être
suffisant pour accepter le courant maximal qui doit les
traverser pour la classe de température 167°F (75 °C),
ainsi qu'il est indiqué dans les tables servant à
déterminer le calibre des conducteurs. L'installation doit
être entièrement conforme aux codes, normes et
réglementations en vigueur.
Tous les câbles d'alimentation peuvent pénétrer dans
l'enceinte par les ouvertures défonçables prévues à cet
effet.
Guide d'installation des génératrices fixes à allumage commandé
REMARQUE : Appliquer un inhibiteur de corrosion sur
les conducteurs si des conducteurs en aluminium sont
utilisés.
Essuyer
d'inhibiteur après avoir serré les cosses.
Serrer les cosses aux valeurs de couple indiquées sur
l'autocollant apposé sur l'intérieur de la porte. Essuyer
soigneusement tout excédent d'inhibiteur après avoir
serré les cosses.
Procéder comme suit pour raccorder les conducteurs de
la génératrice aux cosses marquées à l'intérieur de
l'appareil :
1. Voir
Figure
génératrice au disjoncteur de sectionnement.
(000116)
3
4
5
(000120)
Raccordements du câblage de charge
1
E1
2
E2
3
Neutre
Notes :
Installation monophasée illustrée.
Voir les raccordements du câblage de commande à la
Figure
5-4.

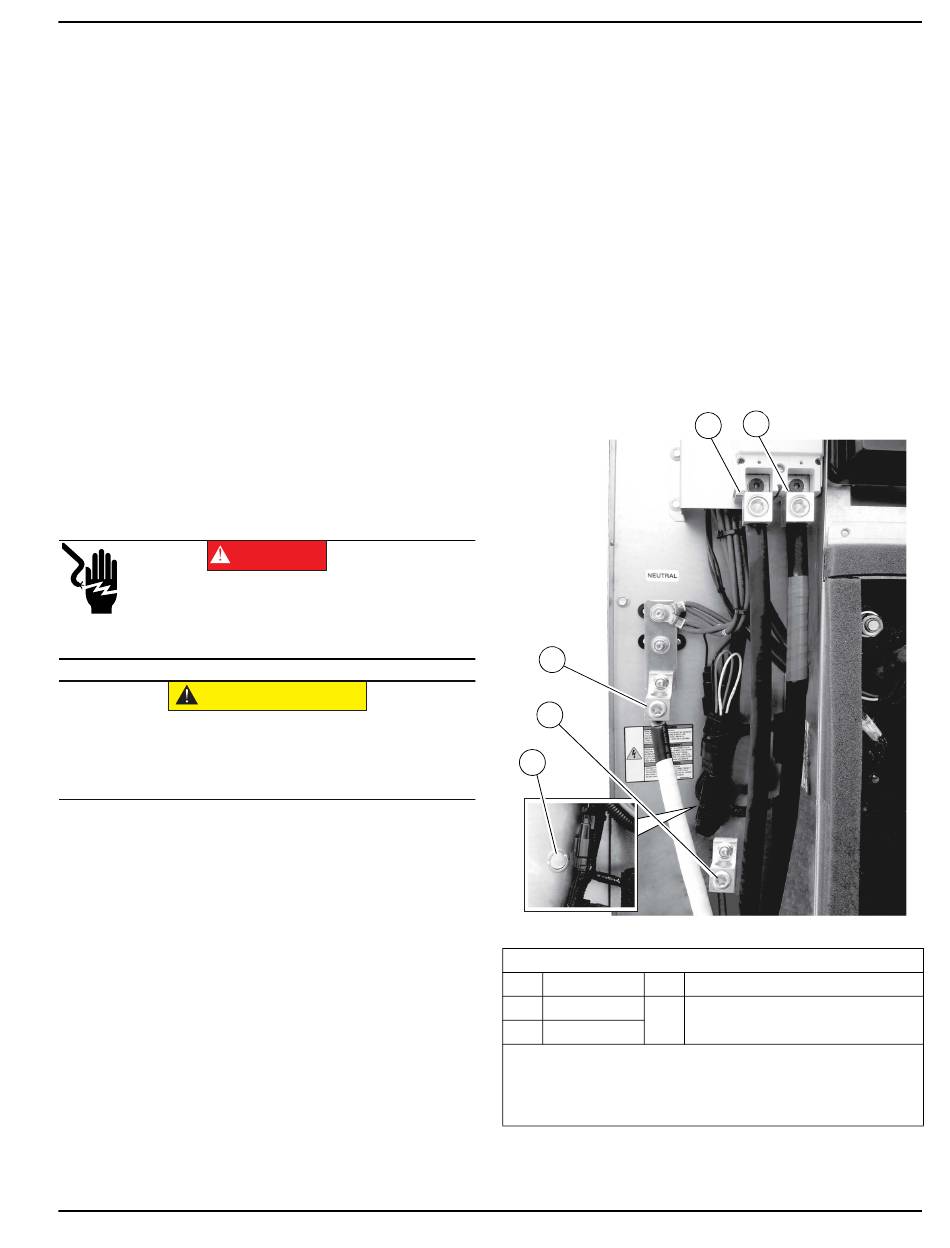

Figure 5-1. Raccordements haute tension (typique)
Système électrique
soigneusement
tout
5-1. Raccorder les conducteurs de la
2
1
4
Mise à la terre
Obturateur d'ouverture défonçable
5
(nécessaire pour temps froid)
excédent
001758
