4. Présentation
Les COUNTIS E23 et E24 sont des compteurs d'énergie électrique active modulaires assurant la visualisation des
kWh. Ils sont destinés aux réseaux triphasés et permettent un raccordement direct jusqu'à 63A. Ils sont équipés
d'un bus de communication MODBUS.

4.1. Principales fonctions

• Mesure et visualisation de l'énergie active totale et partielle Ea+ / Ea-
• Gestion de deux tarifs : T1 / T2
• Mesure des paramètres électriques accessibles via la communication
- Tension P-P : U12 / U23 / U31
- Tension P-N : V1 / V2 / V3
- Fréquence : F
- Courant : I1 / I2 / I3 / I
- Puissance active ± : P1 / P2 / P3 / ∑P
- Puissance réactive ± : Q1 / Q2 / Q3 / ∑Q
- Puissance apparente : S1 / S2 / S3 / ∑S
- Facteur de puissance ± : PF1 / PF2 / PF3 / ∑PF
- Energie active totale et partielle: Ea+ / Ea-
- Energie réactive totale : Er+
- Energie active par tarif : Ea+
- Energie réactive par tarif : Er+
• Communication MODBUS
• Version MID (suivant référence)
Description
COUNTIS E23
COUNTIS E24 (MID)

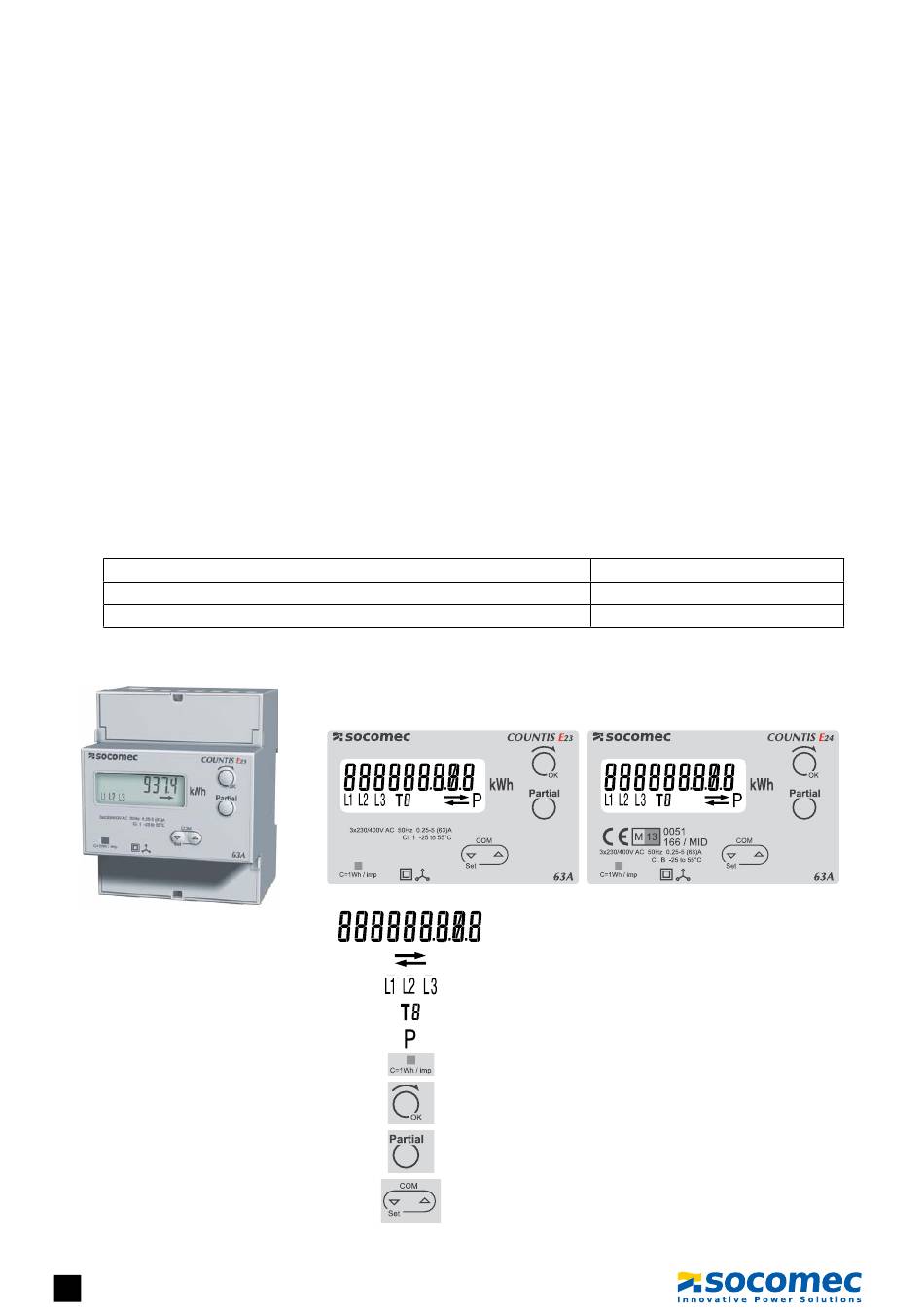

4.2. Vues écran
4 COUNTIS E23/E24 - Réf.: 542 103 A
n
COUNTIS E23 : ref. 4850 3035
Référence
4850 3035
4850 3036
COUNTIS E24 (MID) : ref. 4850 3036
Affichage LCD 9 digits
Energie active importée -> / exportée <-
Présence phases
Tarif en cours
Energie active partielle
LED métrologique
Bouton de sélection
Bouton de lecture de l'énergie active partielle
Bouton de paramétrage
