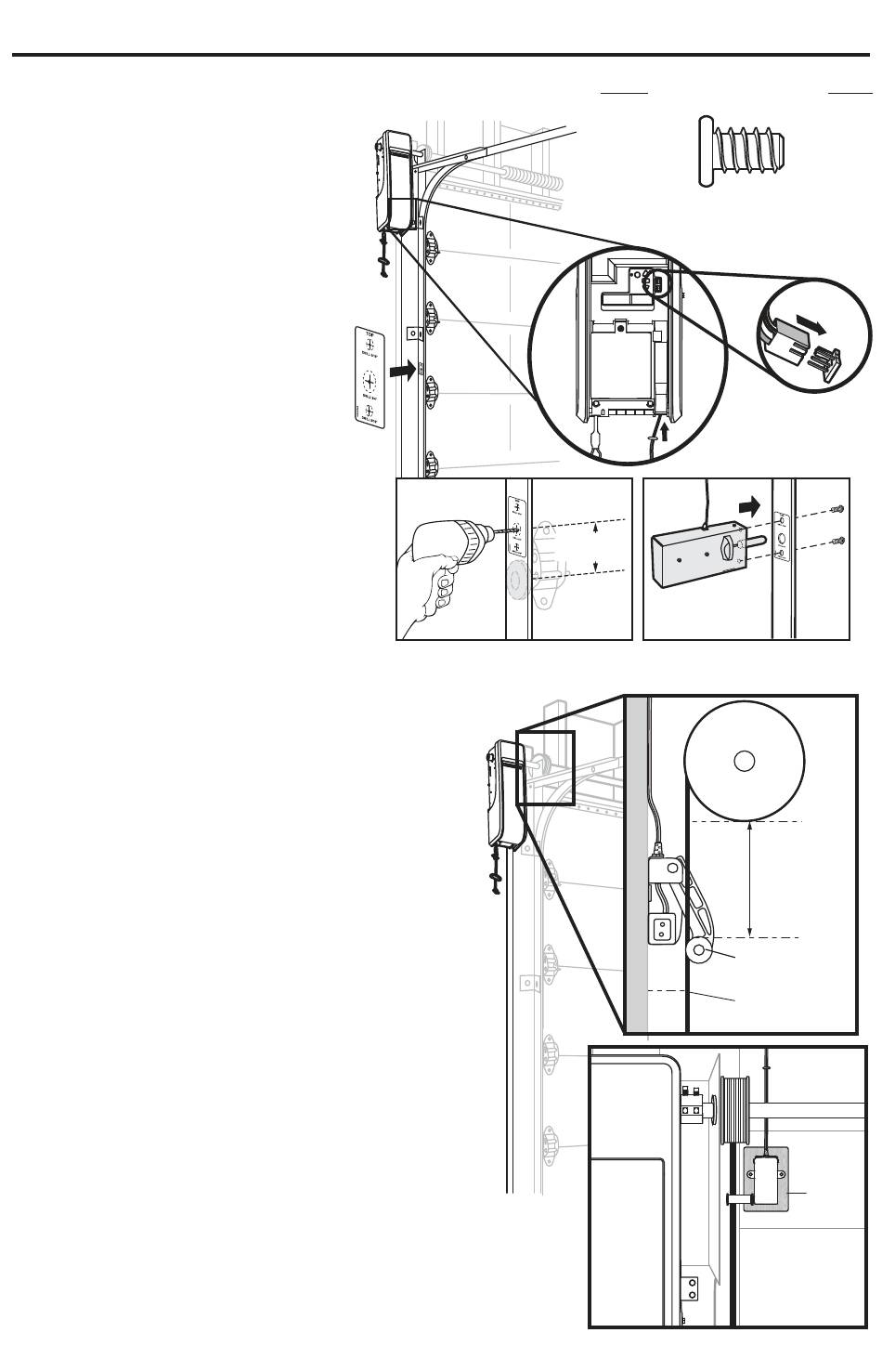

Installer le verrouillage électrique de porte
1. Tirez vers le bas sur le déclencheur
manuel pour désengager la porte et
l'ouvrir manuellement.
2. Nettoyer la surface du rail et fixer le
gabarit de verrouillage sur le rail.
3. Percez les trous comme indiqué sur le
gabarit. Il peut être utile de pré-percer les
trous avec une mèche plus petite avant de
passer à des tailles plus grandes.
4. Fixez le verrou de la porte électrique à
l'extérieur du rail de la porte de garage
avec les vis 1/4 po - 20 x 1/2 po fournies.
5. Faites passer le fil dans le mur jusqu'à
l'ouvre-porte du garage. Utilisez des
agrafes isolées pour fixer le fil à plusieurs
endroits.
6. Insérez le fil dans le fond de l'ouvre-porte
de garage et branchez le connecteur dans
l'ouvre-porte de garage.
Une serrure de porte secondaire peut être
installée sur le côté opposé de la porte en
suivant les instructions ci-dessus.
6
Positionner le moniteur de tension de câble (obligatoire)
Le moniteur de tension de câble détecte tout relâchement des
câbles de la porte du garage. Lorsque du jeu est détecté, l'ouvre-
porte de garage empêche la porte de se fermer et l'inverse pour
qu'elle reste ouverte. Le moniteur de tension de câble DOIT être
connecté et aligné correctement AVANT que l'ouvre-porte de
garage fasse descendre la porte.
Le moniteur de tension de câble doit être installé du même côté
que l'ouvre-porte de garage. La configuration d'usine est prévue
pour une installation du côté gauche.
1. Déterminez si le moniteur de tension de câble sera installé
sur le côté gauche ou droit de la porte.
2. Pour une installation du côté gauche, passez à l'étape 3. Pour
une installation du côté droit UNIQUEMENT, retirez la pince
de l'arbre du rouleau, déplacez le rouleau de l'autre côté et
réinstallez la pince.
3. Assurez-vous que le câble de la porte est environ à 19 mm
(3/4 po) de la surface de l'installation.
4. Placez le moniteur de tension de câble à une distance de 5 à
15 cm (2 à 6 po) du tambour et sur une surface de support
en bois.
- Calez ou ajoutez un morceau de bois si nécessaire. Le
moniteur de tension de câble DOIT être au même niveau
que la surface de montage.
- Le rouleau de contrôle de la tension du câble doit être libre
de toute obstruction.
REMARQUE : Aucun obstacle ne doit empêcher le contrôleur
de tension de câble de se fermer complètement lorsqu'un
relâchement est détecté.
1
2
3
58
VOUS AUREZ BESOIN
Vis
1/4 po - 20 x 1-2/2 po (2)
5
4
Approx. 3" environ
7,6 cm (3 po)
(7.6 cm)
Tambour
6
5 à 15 cm
(2 à 6 po)
Moniteur de
tension de câble
environ 19 mm
(3/4 po)
cale si
nécessaire
