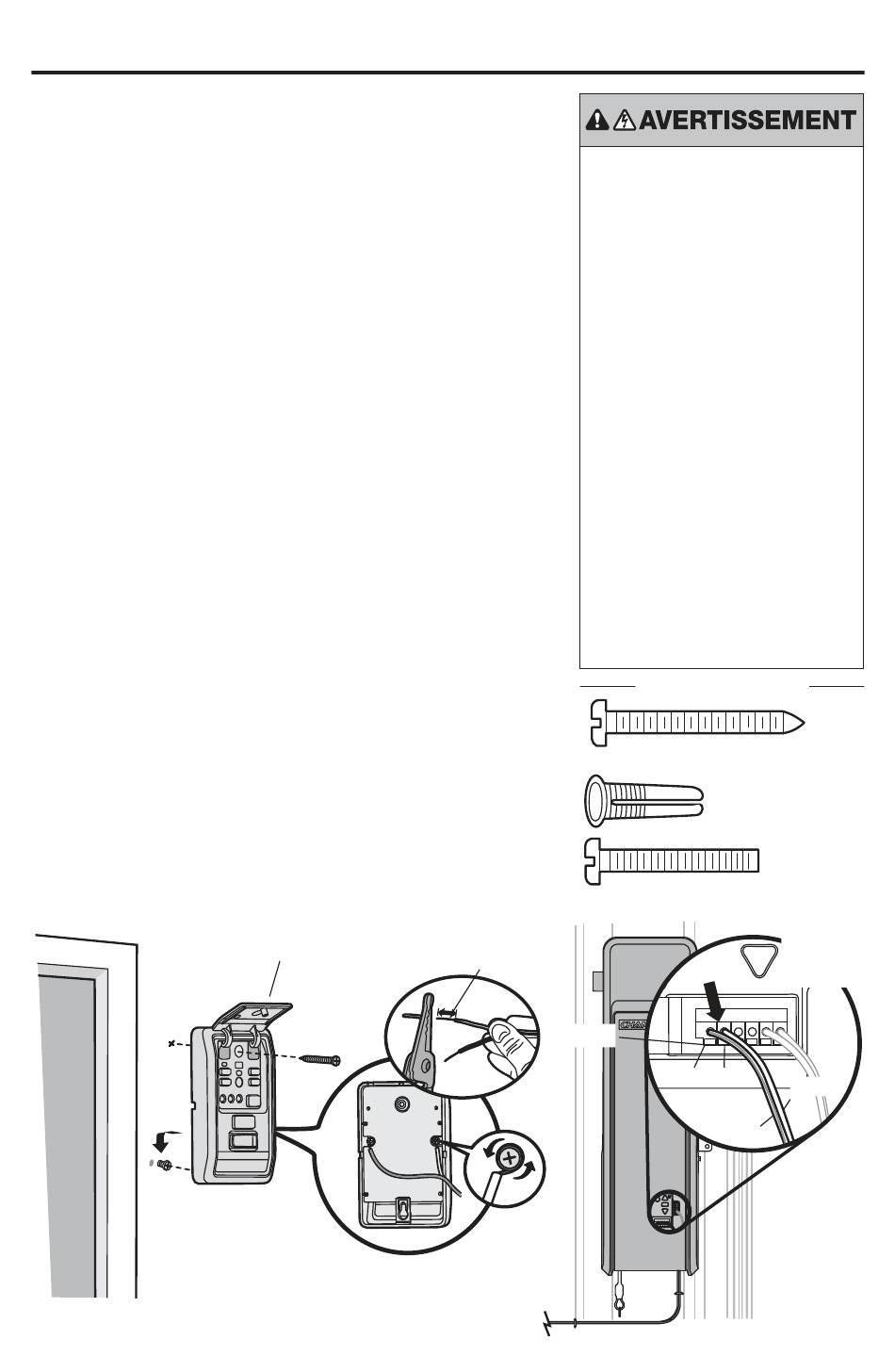

Installer la commande de porte
Installez la commande de porte à portée de vue de la porte de garage,
hors de portée des jeunes enfants, à une hauteur minimale de 1,5 m (5 pi)
au-dessus du sol, des paliers, des marches ou de toute autre surface de
marche adjacente, et loin de TOUTES les pièces mobiles de la porte.
Pour les installations d'une boîte de commande, il n'est pas nécessaire de
percer des trous ou d'installer des chevilles pour cloisons sèches. Utilisez les
trous existants de la boîte de commande.
1. Dénudez 11 mm (7/16 po) d'isolant à une extrémité du fil et séparez les fils.
2. Connectez les fils à la commande de la porte. Assurez-vous que la polarité
est correcte.
• Connectez le fil rouge à la borne ROUGE.
• Connectez le fil blanc à la borne BLANCHE.
3. Marquez l'emplacement du trou de montage inférieur et percez un trou de
4 mm (5/32 po).
4. Installez la vis inférieure, en laissant 3 mm (1/8 po) dépasser du mur.
5. Positionnez le trou inférieur de la commande de porte sur la vis et faites-la
glisser en place.
6. Soulevez la barre de poussée et marquez le trou supérieur.
7. Retirez la commande de porte du mur et percez un trou de 4 mm (5/32 po)
pour la vis du haut.
8. Positionnez le trou inférieur de la commande de porte sur la vis et faites-la
glisser en place. Fixez la vis supérieure.
9. Faites passer le fil blanc et rouge/blanc de la commande de porte à l'ouvre-
porte de garage. Fixez le fil au mur et au plafond avec l'agrafe (ne s'applique
pas aux boîtes de commande ou aux installations pré-câblées).
10. Dénudez 11 mm (7/16 po) d'isolant à l'extrémité du fil, près de l'ouvre-
porte de garage. Connectez le fil aux bornes de connexion rapide de l'ouvre-
porte de garage : blanc à blanc et blanc/rouge à rouge.
11. Fixez la plaque d'avertissement sur le mur à côté de la commande de la
porte.
REMARQUE : Ne branchez PAS l'alimentation en faisant simultanément
fonctionner l'ouvre-porte de garage. La porte se déplacera jusqu'à la position
d'ouverture complète mais ne reviendra pas en position de fermeture tant
que les capteurs d'inversion de sécurité ne seront pas connectés et alignés
correctement. Reportez-vous à la page 62.
(vers l'ouvre-
porte du
garage)
7
3
4
Barre de poussée
6
8
5
Pour éviter d'éventuelles BLESSURES
GRAVES voire MORTELLES par électrocution :
• Vérifiez que l'alimentation n'est PAS
• Connectez UNIQUEMENT aux fils basse
Pour éviter d'éventuelles BLESSURES
GRAVES voire MORTELLES causées par la
fermeture d'une porte de garage :
• Installez la commande de porte à portée
• N'autorisez JAMAIS des enfants à utiliser
• Activez la porte UNIQUEMENT lorsqu'elle
• Gardez TOUJOURS la porte de garage en
Vis 6 AB x 1-1/4 po (installation standard) (2)
11 mm (7/16 po)
1
Languettes
2
(vers la
commande
de la porte)
60
branchée AVANT d'installer la commande
de porte.
tension de 7 à 28 volts.
de vue de la porte de garage, hors de
portée des jeunes enfants, à une hauteur
minimale de 1,5 m (5 pi) au-dessus du sol,
des paliers, des marches ou de toute autre
surface de marche adjacente, et loin de
TOUTES les pièces mobiles de la porte.
ou jouer avec les boutons de commande de
porte ou les émetteurs de la télécommande.
est clairement visible et correctement
réglée, et qu'il n'y a pas d'obstacles au
déplacement de la porte.
vue jusqu'à ce qu'elle soit complètement
fermée. Ne permettez JAMAIS à quiconque
de passer la ligne de la porte de garage
lorsqu'elle est en train de se fermer.
VOUS AUREZ BESOIN
Chevilles pour
cloisons sèches (2)
10
Rouge
Blanc
BLANC/
ROUGE
9
Vis 6 - 32 x 1 po
(pré-câblé) (2)
Pour insérer ou
libérer les fils de
la borne, enfoncez
la languette avec
la pointe d'un
tournevis.
BLANC
