Installation (SUITE)
7

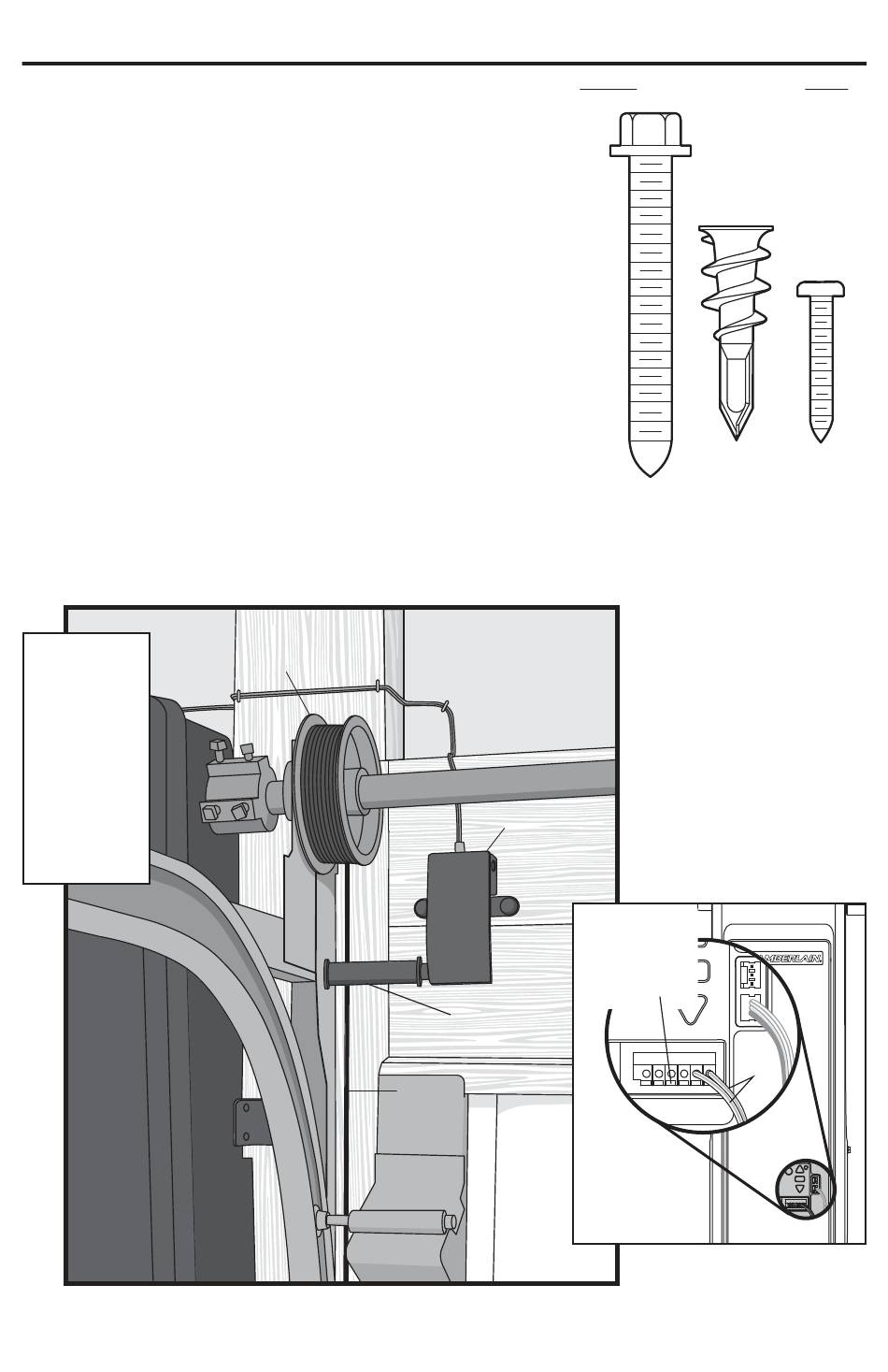

Fixer le moniteur de tension du câble
1. Marquez et percez des trous pilotes de 3/16 po pour les vis. Si le moniteur de
tension de câble ne peut pas être monté dans du bois, il peut être monté dans
une cloison sèche de 1 cm (1/2 po) ou plus à l'aide des ancrages pour cloison
sèche (2) et des vis n° 8 (2) fournis dans le sac de matériel
2. Fixez le moniteur de tension de câble au mur à l'aide du matériel fourni.
Vérifiez que le rouleau est sur le dessus du câble.
3. Faites passer le fil dans le mur jusqu'à l'ouvre-porte du garage. Fixez
solidement le fil au mur et au plafond. Fixez tout fil supplémentaire loin des
parties mobiles de la porte.
4. Connectez le fil aux bornes à connexion rapide rouge et blanche de l'ouvre-
porte de garage.
REMARQUE : Le câble doit être tendu sur toute la course de la porte. Vérifiez qu'il
n'y a pas de jeu dans le câble du côté opposé de la porte de garage pendant le
fonctionnement normal. Si du jeu se produit pendant le déplacement de la porte,
contactez un technicien qualifié en systèmes de portes.
Un second contrôleur de tension de câble (modèle 041A6104) peut être installé
pour une sécurité supplémentaire. Lorsque deux moniteurs de tension de câble
sont installés, la porte ne se ferme pas ou s'inverse si l'un des moniteurs détecte
du mou ou est déconnecté.
Calez ou ajoutez
un bloc de bois
si nécessaire.
Le moniteur de
tension de câble
DOIT être au
même niveau
que la surface de
montage.
Le rouleau de
contrôle de la
tension du câble
doit être libre de
toute obstruction.
Tambour
Câble
Mur
Moniteur de
tension de
câble
Pour insérer ou
libérer les fils de
la borne, enfoncez
En-tête
la languette avec
la pointe d'un
Rouleau de
tournevis.
contrôle de la
tension des
câbles
59
VOUS AUREZ BESOIN
Vis
14 - 10 x 2 po (2)
Ancrage pour
cloison sèche (à
visser) (2)
Vis 8 - 32 x 1 po
(2)
BLANC/
VERT
Ouvre-porte de garage
