Connecter L'alimentation - Chamberlain RJO70 Instructions D'installation

Installation
(SUITE)
11

Connecter l'alimentation

Pour éviter les difficultés d'installation,
assurez-vous de ne pas faire
fonctionner l'ouvre-porte à ce moment-
là.
Pour réduire le risque de choc électrique,
votre ouvre-porte de garage est équipé
d'une fiche de type mise à la terre avec
une troisième goupille de mise à la terre.
Cette fiche rentre seulement dans une
prise de terre. Si la fiche ne rentre pas
dans la prise, communiquez avec un
électricien qualifié pour faire installer une
prise adéquate.
Il existe deux options pour connecter
l'alimentation :
OPTION A - CÂBLAGE TYPIQUE
1. Branchez l'ouvre-porte de garage dans
une prise de courant mise à la terre.
2. Ne faites PAS fonctionner l'ouvre-
porte de garage à ce moment-là.

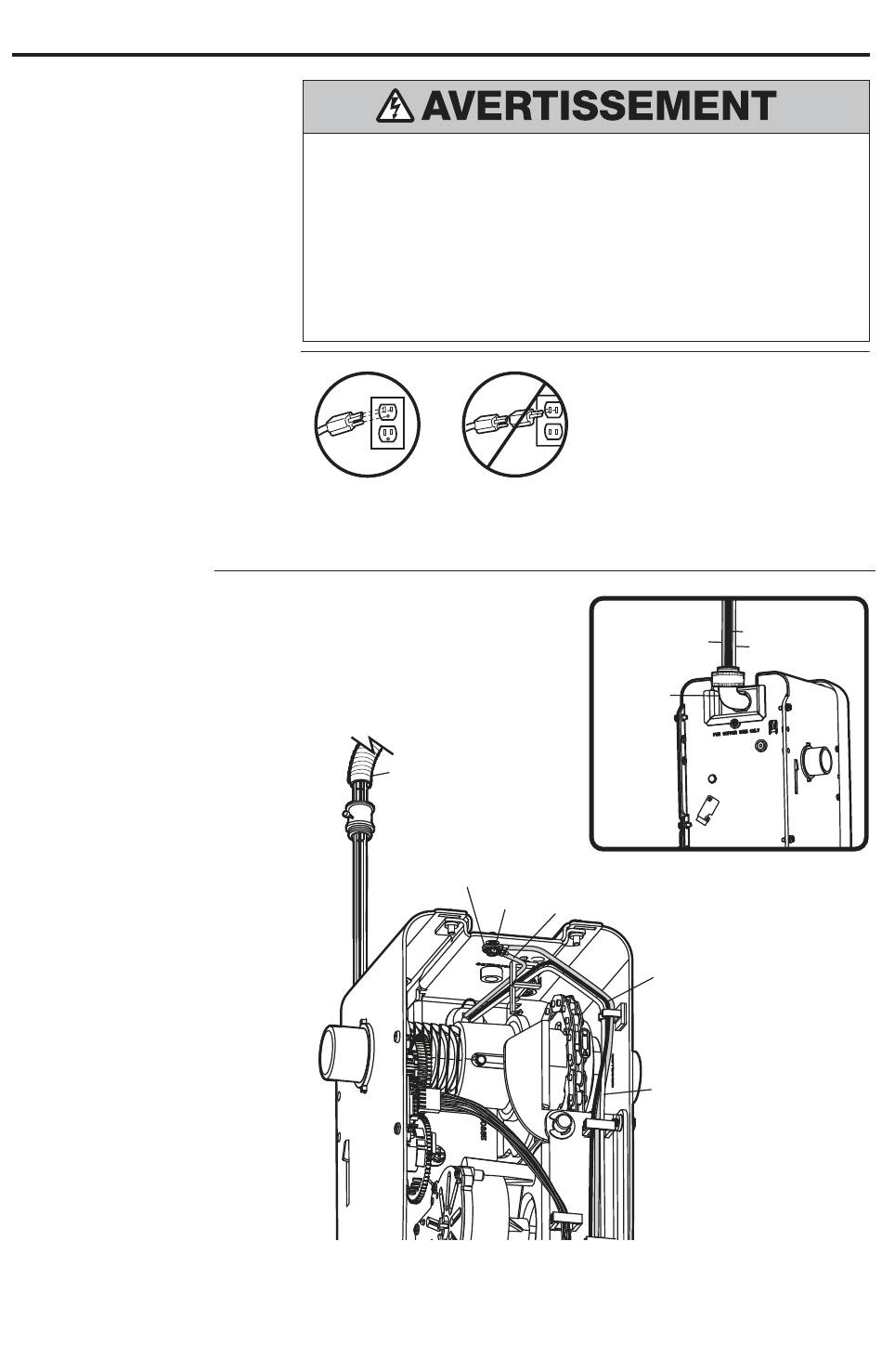

OPTION B : CONNEXION
PERMANENTE DU CÂBLAGE
Si un câblage permanent est requis
par votre code local, consultez la
procédure suivante.
1. Pour établir une connexion permanente
à travers le trou de 7/8 po à l'arrière de
l'ouvre-porte de garage (selon le code
local) :
2. Assurez-vous que l'alimentation n'est
PAS connectée à l'ouvre-porte et coupez
l'alimentation du circuit.
3. Retirez l'ouvre-porte de garage de la
barre de torsion, enlevez les vis du
couvercle et mettez le couvercle de côté.
4. Coupez le cordon de ligne à 15,2 cm
(6 po) au-dessus de la décharge de
traction.
5. Serrez la décharge de traction et
poussez-la dans l'ouvre-porte de garage,
puis retirez la décharge de traction du
cordon d'alimentation.
6. Installez un conduit à 90° (non fourni)
ou un adaptateur de câble flexible
(non fourni) dans le trou de 7/8 po.
Réinstallez l'ouvre-porte de garage sur la
barre de torsion.
7. Faites passer les fils dans le conduit,
coupez-les à la bonne longueur, puis
dénudez-les.
8. Dénudez 1,3 cm (1/2 po) d'isolant des
fils noir, blanc et vert existants.
9. Connectez la ligne au fil noir et le neutre
au fil blanc à l'aide d'écrous (non
fournis). Connectez le fil de terre à la vis
de terre verte.
10. Fixez correctement les fils sous des
attaches en plastique afin qu'ils n'entrent
pas en contact avec les pièces mobiles.
11. Réinstallez le couvercle.
Pour éviter les risques de BLESSURES GRAVES voire MORTELLES par
électrocution ou incendie :
• Assurez-vous que le courant n'est PAS connecté à l'ouvre-porte, et
débranchez le courant du circuit AVANT de retirer le couvercle pour établir
une connexion permanente.
• L'installation et le câblage de la porte de garage DOIVENT être conformes
à TOUS les codes électriques et de construction locaux.
• N'utilisez JAMAIS de rallonge, d'adaptateur à 2 fils ou ne modifiez en
AUCUN cas la fiche pour l'adapter à la prise. Assurez-vous que l'ouvre-
porte est mis à la terre.
WRONG
RIGHT
CORRECT
Conduit de
câbles flexible
Languette de
mise à la terre
65
INCORRECT
Adaptateur
de 90°
(non
fournie)
VUE ARRIÉRE
Vis de
mise à la
terre verte Fil de mise à la terre
Fil noir
Fil vert
Fil blanc
Fil noir du cordon
d'alimentation
Fil blanc du cordon
d'alimentation
