Position de montage

Des informations sur les conditions devant être réunies sur le lieu d' i nstallation pour un
montage correct de l' a ppareil peuvent être trouvées dans la section "Caractéristiques
techniques". Celles-ci incluent la température ambiante, l' i ndice de protection, la classe
climatique, etc.
4.3

Instructions de montage

L' a ppareil peut être monté directement sur le mur →  11 ou le support de montage
optionnel peut être utilisé pour un montage mural et sur tube →  11.
4.3.1

Montage directement sur le mur

Procéder comme suit pour monter l' a ppareil directement sur le mur :
1. Percer 4 trous
2. Fixer l' a ppareil sur le mur à l' a ide de 4 vis (⌀5 mm (0,2 in)).
4.3.2

Montage sur tube

Le support de montage est adapté pour les tubes d' u n diamètre compris entre 1" et 5". Le kit
de montage est constitué d' u ne plaque de montage (pos. 1), de 2 colliers (pos. 2) et de 4 vis
(pos. 3).
Procéder comme suit pour monter l' a ppareil sur un tube :
1.

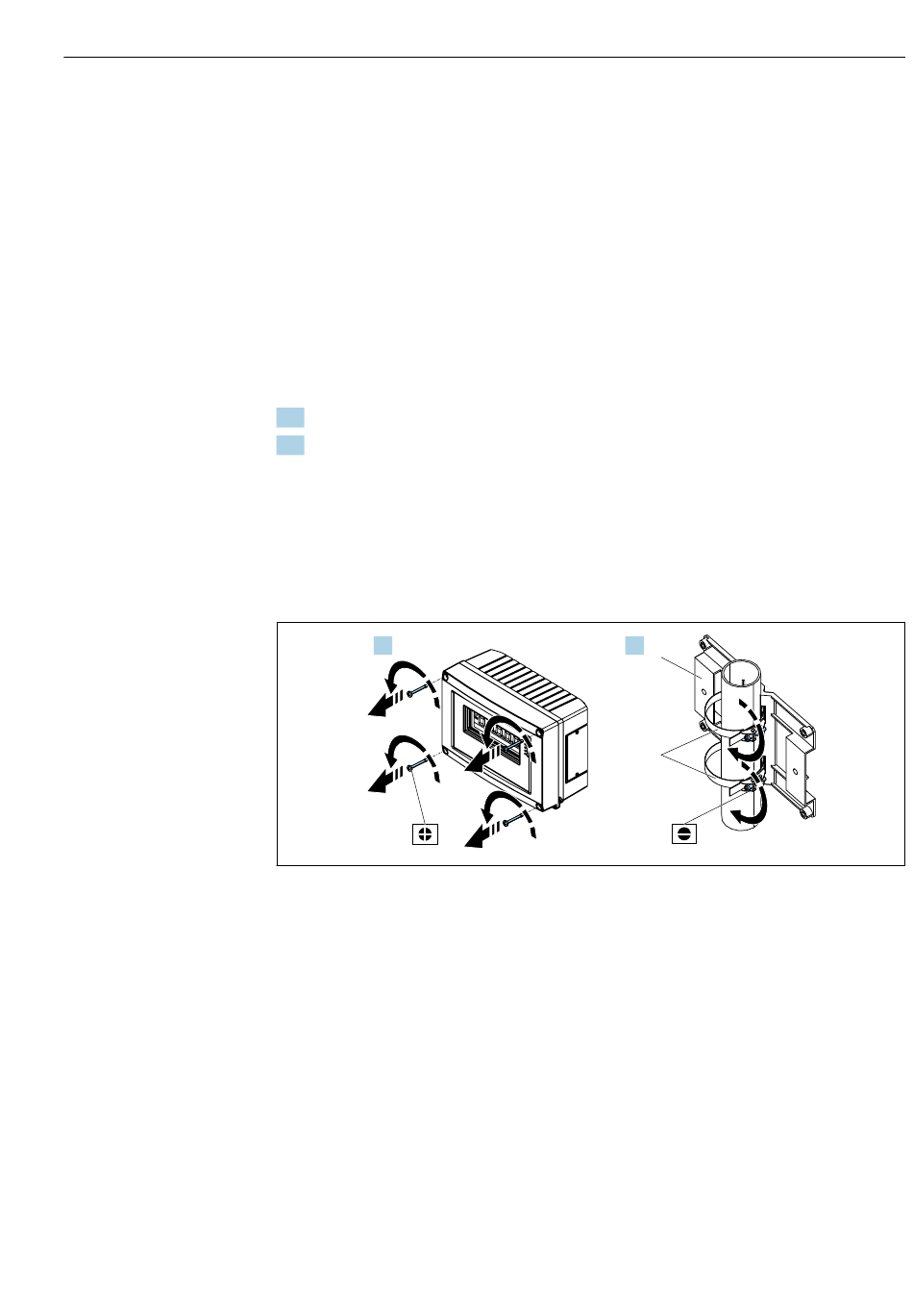

 3 Montage de l' a fficheur de terrain sur un tube à l' a ide du kit de montage, étapes 1-2
2.
1
2
Montage
A0011269
