3.2 INTERFACE HOMME MACHINE (IHM)
Le relais est muni de 16 indicateurs DEL, 15 programmables par l'utilisateur, plus un qui ne peut pas être configuré
(READY) et qui s'allume lorsque le relais est en service.
Les LEDs programmable se divisent en groupes de LED qui ont chacun une couleur différente. Les indicateurs DEL
du premier groupe (rouge) sont verrouillés au niveau matériel et généralement configurés pour les signaux de
déclenchement. Les indicateurs DEL du second groupe (jaune) et du troisième groupe (vert) peuvent être réinitialisés
automatiquement, et ils s'éteignent lorsque la condition qui les a allumés a disparu. Toutefois, il est possible de les
verrouiller à l'aide de la logique de la configuration PLC.
La touche d'échappement (ESC) permet de réinitialiser n'importe quel indicateur DEL verrouillé, une fois que la
condition a disparu. Maintenez la touche ESC enfoncée pendant 3 secondes ; toutes les DEL s'allument, ce qui vous
permet de vérifier qu'elles fonctionnent correctement. Lorsque vous libérez la touche ESC, tous les indicateurs
3
programmés avec mémoire, tels que les LED de déclenchement, sont réinitialisés.
Les conditions de verrouillage peuvent également être réinitialisées au moyen des communications à l'aide de l'entrée
de replacement de la DEL concernée (pour configurer ce signal allez à « Réglages>Configuration du
relais>Eléments de protection>Replacement de l'entrée DEL »). Par défaut, ce signal d'entrée de replacement des
DEL est adapté à la manœuvre Replacement des DEL.
Le panneau frontal est muni de touches et d'un port RS232.
Touches :un clavier (comptant 5 touches pouvant être programmées par l'utilisateur et une touche ESC non
configurable), un navigateur ou un commutateur rotatif permettant une navigation aisée et une touche de commandes
pour sélectionner le mode de fonctionnement.
Port RS232 : pour la connexion à un ordinateur portable.
3.2.3.1 CLAVIER ET COMMUTATEUR ROTATIF (NAVIGATEUR)
3-38
Touche pouvant être utilisée pour éteindre l'appareillage. Elle peut entièrement être
programmée par l'utilisateur.
Touche pouvant être utilisée pour allumer l'appareillage. Elle peut entièrement être
programmée par l'utilisateur.
Touche pouvant être programmée par l'utilisateur
Touche pouvant être programmée par l'utilisateur
Touche pouvant être programmée par l'utilisateur
Touche d'échappement (ESC). Lorsqu'on appuie dessus pendant plus de trois
secondes, toutes les DEL de déclenchement sont testées et réinitialisées.
Commutateur rotatif ou navigateur (qui s'utilise soit en le tournant, soit en
appuyant dessus) : il permet de sélectionner les menus, les sous-menus, les réglages
et la confirmation. Appuyez sur le commutateur ou faites-le tourner pour entrer dans le
menu de texte principal lorsque vous vous trouvez sur l'écran de texte de veille.

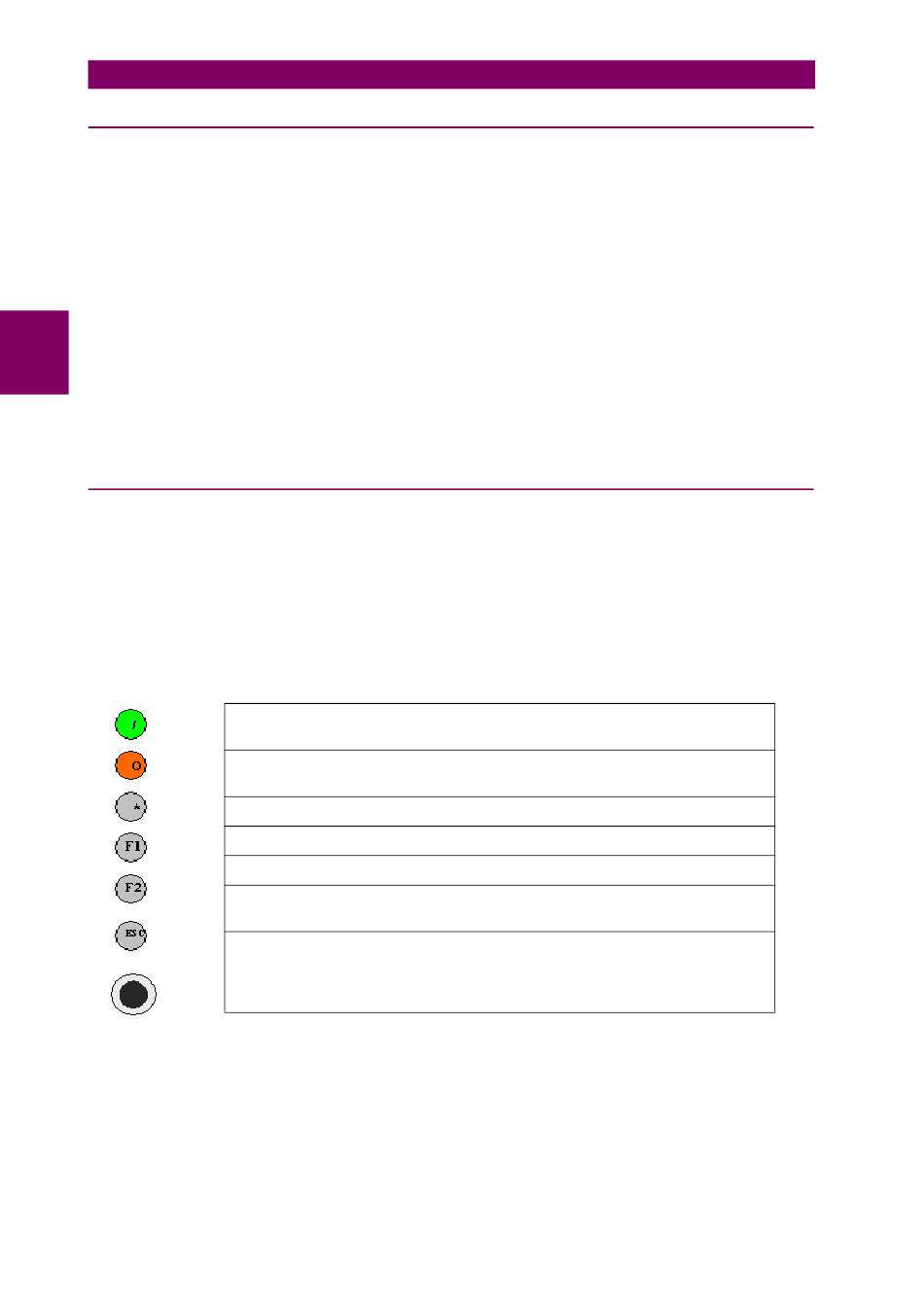

Figure 3–16: DESCRIPTION DU CLAVIER ET DU COMMUTATEUR ROTATIF
Contrôleur numérique de position F650
3 IHM, RÉGLAGES ET VALEURS RÉELLES
3.2.2 INDICATEURS DEL FRONTAUX
3.2.3 TOUCHES
GEK-106229S
