3.2 INTERFACE HOMME MACHINE (IHM)
3 IHM, RÉGLAGES ET VALEURS RÉELLES
3

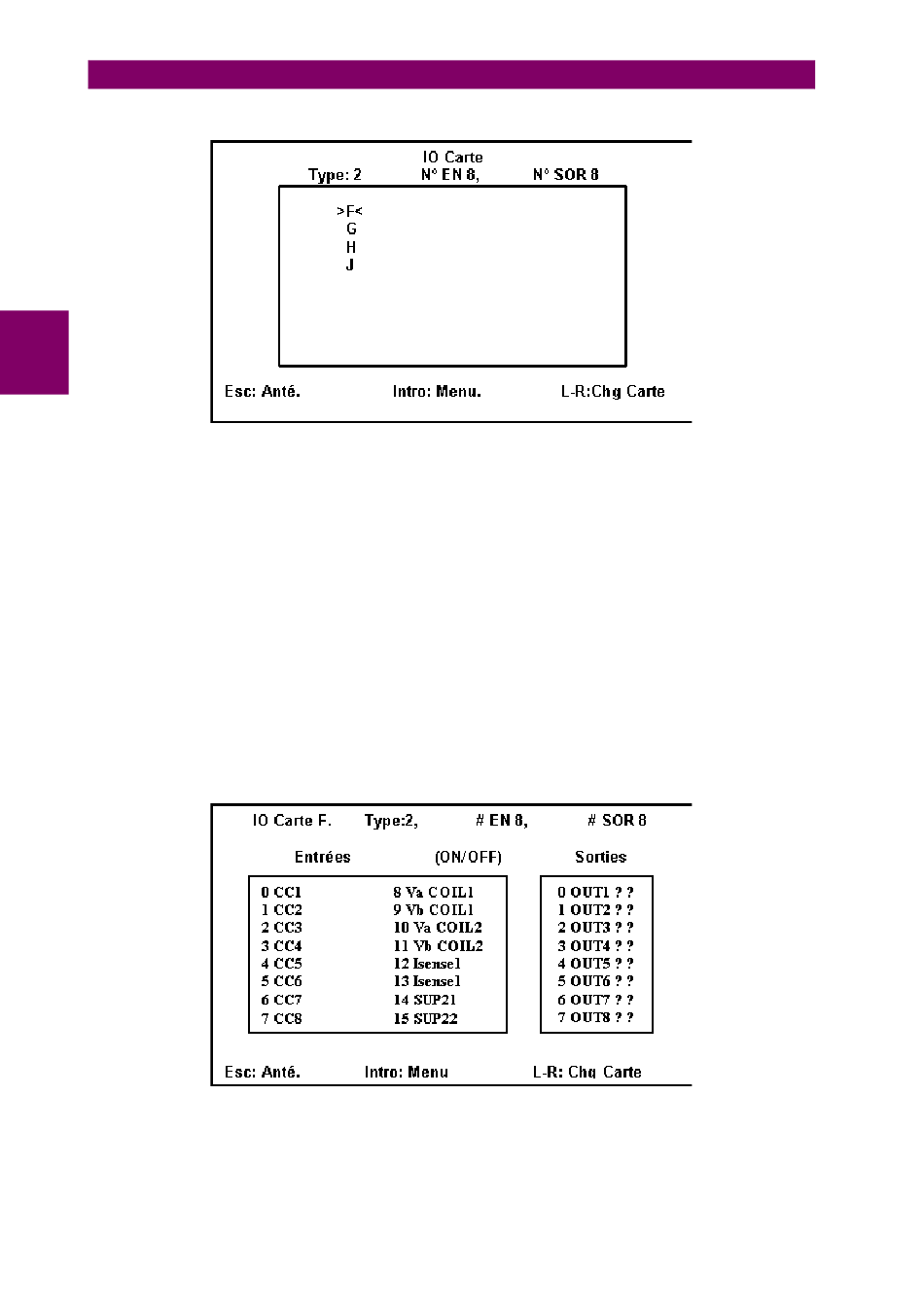

Figure 3–33: ÉCRAN GÉNÉRAL DES ENTRÉES ET DES SORTIES
Les indications relatives aux options disponibles dans cet écran sont les suivantes :
Esc: Préc.
Entrée: Menu
G-D:Modifier E/S
Esc: Préc.
Cette option permet de revenir à l'écran précédent (Panneau d'alarmes).
Entrée: Menu
Cette option permet d'accéder au menu de la carte d'entrées/sorties sélectionnée.
Ce menu comprend les options suivantes :
Suivant
Voir
Tester entrée
Tester sortie
Comme pour les écrans précédents, afin d'accéder aux différentes options proposées dans le menu graphique des
cartes d'entrées et de sorties, faites tourner le navigateur de la gauche vers la droite. L'option sélectionnée apparaît en
majuscules et entre crochets. Pour y accéder, appuyez sur le navigateur.
Figure 3–34: ÉCRAN DE VISUALISATION DES ENTRÉES ET DES SORTIES
3-66
Contrôleur numérique de position F650
