3 IHM, RÉGLAGES ET VALEURS RÉELLES
3.3 SERVEUR WEB
3.3.5 OSCILLOPERTURBOGRAPHIE
L'écran relatif à l'OSCILLOPERTURBOGRAPHIE (« Oscilloperturbographie » à l'écran) permet d'obtenir du relais les
registres d'OSCILLOPERTURBOGRAPHIE actuellement disponibles.
Il se comprend deux fenêtres. La première répertorie les registres d'OSCILLOPERTURBOGRAPHIE disponibles sur
l'équipement. Ceux-ci sont identifiés par un numéro d'index. Le numéro d'index le plus élevé correspond au registre le
plus récent (le registre d'OSCILLOPERTURBOGRAPHIE numéro 5 dans l'exemple ci-dessous).
3

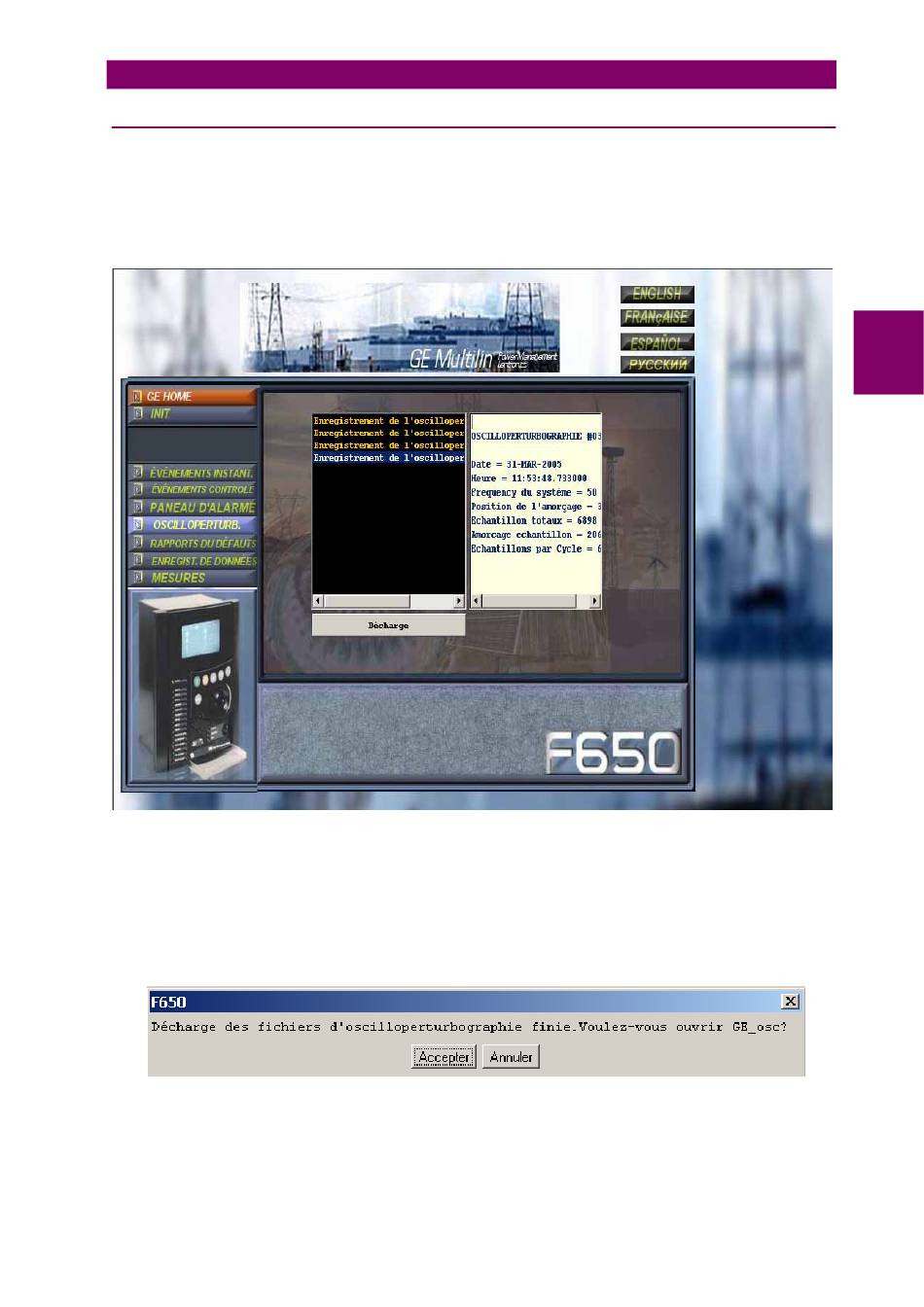

Figure 3–39: ÉCRAN OSCILLOPERTURBOGRAPHIE
Si vous cliquez sur le registre d'OSCILLOPERTURBOGRAPHIE que vous souhaitez obtenir, la fenêtre de droite
affiche son intitulé et indique sa date, son heure et ses paramètres les plus pertinents.
Une fois le registre
sélectionné, appuyez sur le bouton de téléchargement (« Décharge » à l'écran). Le système ouvre alors une fenêtre
qui vous permet d'enregistrer les fichiers au format Comtrade sur le disque dur du PC. Une fois les registres
sauvegardés, un message apparaît et vous demande si vous souhaitez ouvrir l'outil GE_osc (qui permet l'affichage
des registres Comtrade) pour voir les fichiers téléchargés.
Figure 3–40: ÉCRAN DE DÉMARRAGE DE GE_OSC
Cliquer sur l'option Init permet de revenir à l'écran de démarrage de Serveur Web.
GEK-106229S
Contrôleur numérique de position F650
3-73
