3 IHM, RÉGLAGES ET VALEURS RÉELLES
Le texte de l'événement apparaît sur la ligne supérieure de l'écran. Il est suivi de la date et de l'heure auxquelles
l'événement s'est produit, puis de l'état de ce dernier (ON ou OFF) et de son numéro d'index dans la liste
d'événements de l'équipement, par exemple (1/479). Les autres informations affichées dans l'écran de détails
correspondent aux mesures du relais au moment où l'événement est survenu. Les mesures fournies pour chaque
événement sont les valeurs secondaires et les valeurs de tension correspondant aux tensions phase-terre.
Pour naviguer à l'intérieur de cet écran, vous devez suivre les indications qui apparaissent dans le bas de l'écran.
Entrée: Mesures
Pour accéder aux mesures obtenues au moment où l'événement s'est produit, appuyez sur le navigateur. Un
nouvel écran de mesures apparaît. Il contient les valeurs primaires mesurées lors de l'événement, telles que
celles qui sont indiquées ci-dessous :
Phaseur Ia primaire
Phaseur Ib primaire
Phaseur Ic primaire
Fréquence de ligne
Phaseur Ig primaire
Phaseur Isg primaire
I0 primaire
I1 primaire
Cet écran « Mesures » contient également de nouvelles indications concernant les options disponibles pour
chaque événement (Entrée ou ESC : Préc. G-D: Dépl.). La signification de ces indications est la suivante. Si vous
appuyez sur ESC ou sur le navigateur, vous reviendrez à l'écran de détails de l'événement (« Détails événement
»). Si vous faites tourner le navigateur vers la gauche ou vers la droite, vous accéderez à toutes les mesures qui
figurent sur l'écran de mesures correspondant à l'événement concerné.
ESC: Préc.
Si vous appuyez sur ESC lorsque l'écran « Détails » est affiché, le système reviendra à l'écran « Tous les
événements ».
G-D: Dépl.
Si vous faites tourner le navigateur vers la gauche ou vers la droite, vous pourrez passer en revue tous les
événements de cet écran de façon à obtenir un aperçu préalable des détails de chacun d'entre eux.
GEK-106229S

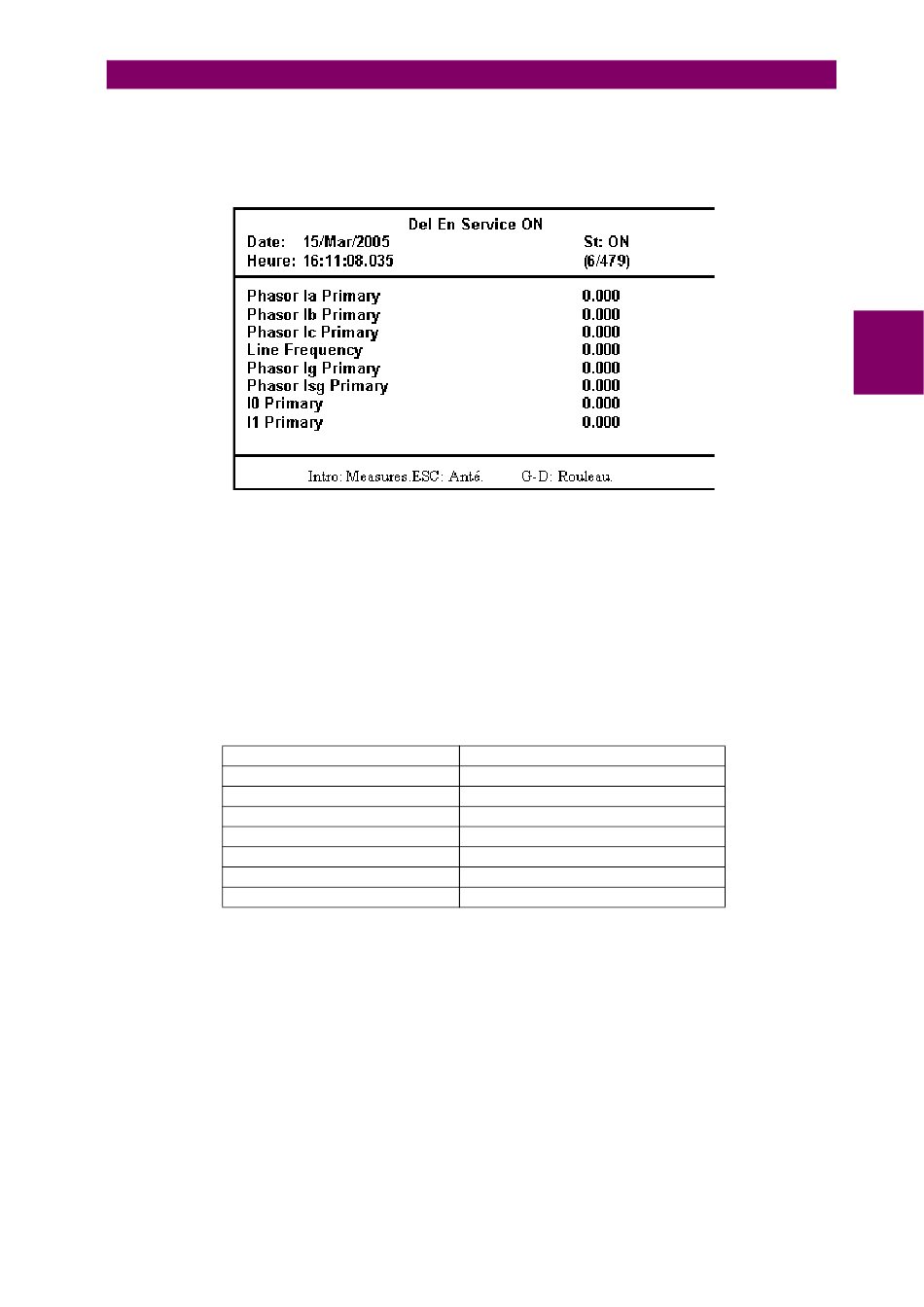

Figure 3–31: ÉCRAN DÉTAILS DES ÉVÉNEMENTS
Entrée: Mesures
ESC: Préc.
I2 primaire
Vab primaire
Vbc primaire
Vca primaire
V1 primaire
V2 primaire
V0 primaire
Facteur puiss. Triphase
Contrôleur numérique de position F650
3.2 INTERFACE HOMME MACHINE (IHM)
G-D: Dépl.
3
3-63
