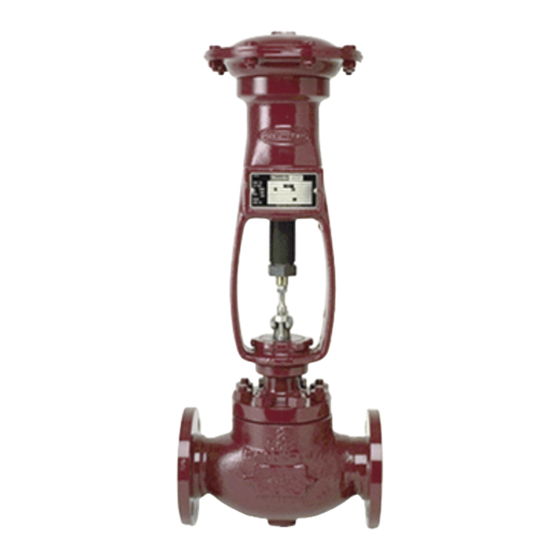

- Page 1 GE Oil & Gas 535 H / 536 H Série Régulateurs réducteurs de pression, de contre-pression et de pression différentielle Masoneilan* Manuel d’instruction Classification de données GE : Publique...
- Page 2 IMPORTANTES, SPÉCIFIQUES À LEURS PROJETS, EN PLUS DES PROCÉDURES NORMALES D’UTILISATION ET DE MAINTENANCE. LES POLITIQUES D’UTILISATION ET DE MAINTENANCE ÉTANT SUSCEPTIBLES DE VARIER, GE (GENERAL ELECTRIC, SES FILIALES ET SES SOCIÉTÉS AFFILIÉES) N’A PAS POUR BUT DE DICTER DES PROCÉDURES SPÉCIFIQUES, MAIS D’INDIQUER LES LIMITATIONS ET EXIGENCES DE BASE IMPOSÉES PAR LE TYPE D’ÉQUIPEMENT FOURNI.
-
Page 3: Table Des Matières
Déballage ........................................2 Installation ........................................3 Réglage ........................................... 3 Démontage du corps ....................................3 Trim à siège vissé .................................... 3 Trim à siège pincé ................................... 3 Entretien et réparation ..................................... 4 Dépose du siège vissé .................................. 4 Dépose du guide ..................................... 4 Rodage des sièges .................................. -
Page 4: Informations De Sécurité
Indique une situation potentiellement dangereuse qui, si elle aux recommandations de GE. GE se réserve le droit n’est pas évitée, peut s’avérer dangereuse voire mortelle. d’interrompre la fabrication d’un produit ou de modifier la composition, la conception ou les caractéristiques d’un produit... -
Page 5: Introduction
La construction standard propose un clapet profilé avec siège Plaque d’identification dur vissé dans le corps ou siège dur pincé par cage entre corps et chapeau. Le guidage supérieur, largement dimensionné, Cette plaque est généralement fixée sur le côté de l’arcade de permet d’obtenir une meilleure stabilité... -
Page 6: Installation
PE (7) si un circuit de détection de fuite a été installé). Se reporter à la Figure 2. 6. Réglage Le chapeau (8), le clapet (16), le guide (12) et le siège (14) peuvent maintenant être examinés pour Dès que le réglage de la pression est spécifié, le contrôler leur degré... -
Page 7: Entretien Et Réparation
La génératrice des portées fait, avec l’axe des pièces, dans un dans un fer plat et de l’assujettir sur l’extrémité un angle de 28° pour le clapet et de 30° pour le siège. Pour le filetée de la tige de clapet avec deux écrous. -
Page 8: Trim À Siège Pincé
(voir Section A) vient affleurer le dessus de la queue de clapet. Perçage des pièces neuves Vérifier que le siège (14), la cage (13) et le chapeau (8) sont 4.1. Si le clapet est déjà entièrement percé (normal correctement alignés. -
Page 9: Presse-Étoupe
Goupillage de l’ensemble clapet/tige persiste après avoir comprimé les garnitures au maximum, 5.1. Sélectionner une goupille de dimension correcte en changer les garnitures. tenant compte des diamètres de guidage et de tige (voir Figure 9). Enduire légèrement de graisse la goupille et la placer à... -
Page 10: Trim À Siège Vissé
être appliquée modérément. spiralé ». Il est impératif de monter un joint neuf lors de chaque remontage. Mettre en place et serrer le siège à l’aide de la clé spéciale utilisée lors du démontage. Mettre en place la cage (13). -
Page 11: Figure 1A - Application Typique Service Réducteur Avec Le Régulateur 535 H
Figure 1a : Application typique service réducteur avec le régulateur 535 H Figure 1b : Figure 3 : Dispositif de rodage des sièges Application typique service contre-pression avec le régulateur 536 H Figure 2 : Connexion de lubrification (en option) ©... -
Page 12: Couples De Serrage Prescrits Pour Le Montage
3. L’élément concerné est à remplacer si un contact de métal à métal n’est pas obtenu après avoir atteint le couple maximal. 4. Les prescriptions des couples indiquées sont pour les goujons B7 et les écrous 2H. Figure 5 : Ordre de serrage des boulons 9 | GE Oil & Gas © 2015 General Electric Company. Tous droits réservés. -
Page 13: Nomenclature
Réf. Désignation Réf. Désignation Réf. Désignation ● 1 Tige de clapet Capot ● 15 Joint de siège 2 Goujon de presse-étoupe Goujon de corps ● 16 Bouchon Écrou d’assemblage de 3 Écrou de presse-étoupe corps ● 17 Goupille de clapet 4 Rebord de garniture ●... - Page 14 Figure 6 : Configuration 536 H Figure 7 : Configuration 535 H 11 | GE Oil & Gas © 2015 General Electric Company. Tous droits réservés.
