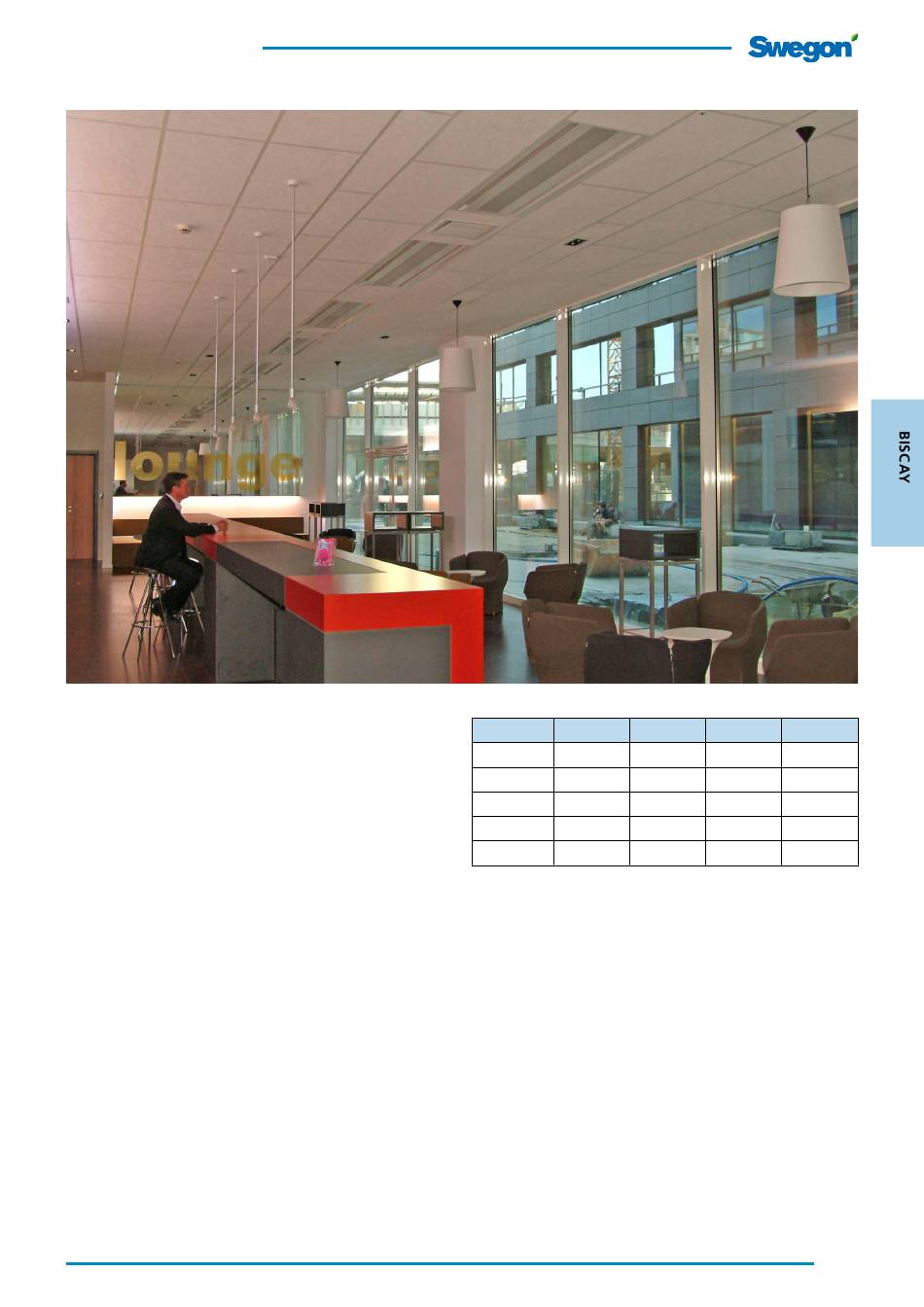

BISCAY
Poutre de climatisation qui rafraîchit, chauffe et ventile
Biscay – poutres de climatisation
• Biscay est une poutre de climatisation avec ouvertures
dans le panneau inférieur pour la circulation d'air.
• Disponible pour installations parallèlement ou perpen-
diculairement au mur de façade
• Intégrable dans un faux plafond
• La longueur et la largeur conviennent pour la plupart
des structures de plafonds suspendus disponibles sur le
marché
• Le module de confort ADC permet de régler aisément
le type de diffusion
Fonctions
• Refroidissement
• Chauffage (option), à eau ou électrique
• Ventilation
• Élément confort ADC (option)
Application
La poutre Biscay est parfaitement adaptée pour tous les
types de locaux à climatisation par batterie à eau:
• Bureaux
• Salles de conférence
• Classes de cours
• Banques
• Hôpitaux
• Hôtels
Design déposé. Sous réserve de modifications sans préavis.
Capacité de refroidissement
P
(W/m)
q
(l/m²)
k
l
400
7
515
9
577
11
616
11
636
16
Capacité de
Eau:
chauffage:
Électrique:
Débits d'air:
Jusqu'à 40 l/m²
Longueur:
1092; 1192; 1242; 1342; 1392; 1492;
1692; 1715; 1792; 1867; 2017; 2092;
2392; 2492; 2692; 2992 mm
Largeurs:
592 mm
617; 642; 667 mm avec kit
d'élargissement
Hauteur:
200 mm
2010-09-02
ΔT
ΔT
p
(Pa)
(K)
(K)
i
mk
l
65
10
10
107
10
10
60
10
10
150
10
10
60
10
10
Jusqu'à 1030 W/m
Jusqu'à 1000 W
www.swegon.com
1
