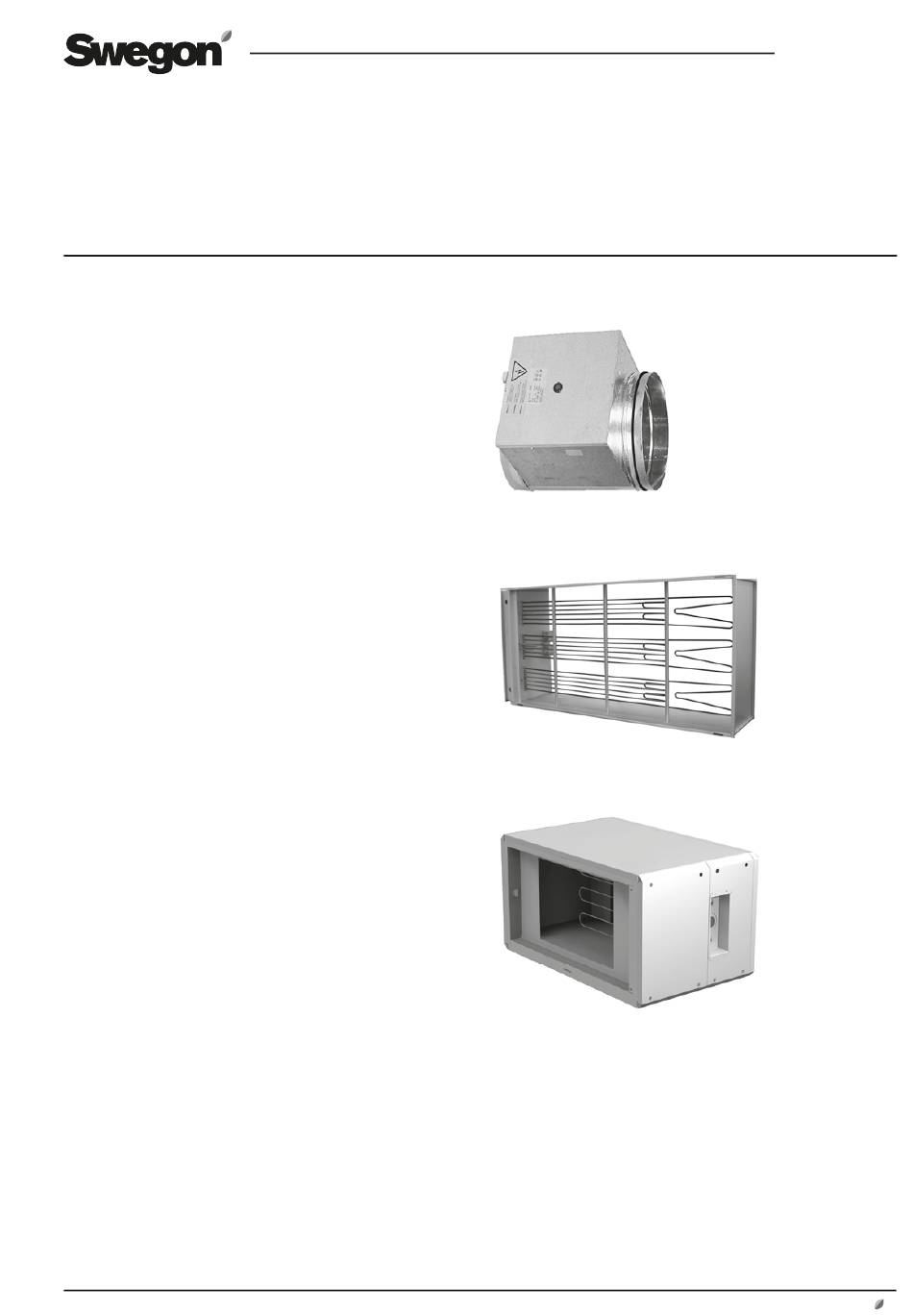

Installation d'une batterie de chauffage électrique
TBCE/TBRE/TCLE-02
GOLD/COMPACT/SILVER C
1. Généralités
Les batteries de chauffage TBCE/TBRE servent au
post-chauffage de l'air souffl é ou, dans certains cas, au
préchauffage de l'air extérieur. Le fi ltre à air étant conçu
pour de l'air propre, Swegon recommande d'installer des
préfi ltres en amont de la batterie de chauffage (par rap-
port au sens de l'air) lorsque celle-ci sert à préchauffer de
l'air extérieur.
Les batteries TBCE/TBRE/TCLE existent en plusieurs
variantes de puissance.
L'équipement électrique est conforme au degré de protec-
tion IP44.
La batterie de chauffage est agréée pour des températures
ambiantes et de fl ux d'air comprises entre -25°C et +40°C.
Températures de stockage de -40°C à +70°C.
GOLD:
Requiert une version 1.22 ou ultérieure du programme.
COMPACT:
Requiert une version 3.06 ou ultérieure du programme.
2. Maintenance
Les installations composées de batteries électriques sont
sensibles aux variations du débit. Inspecter fréquemment
les fi ltres et batteries électriques pour vérifi er s'il convient
de les remplacer ou de les nettoyer.
Nettoyer les batteries électriques uniquement à l'aide d'un
aspirateur, d'une brosse souple ou d'une source à air com-
primé, en souffl ant à contresens du débit habituel.
Tous droits réservés de modifi cation des caractéristiques sans avis préalable.

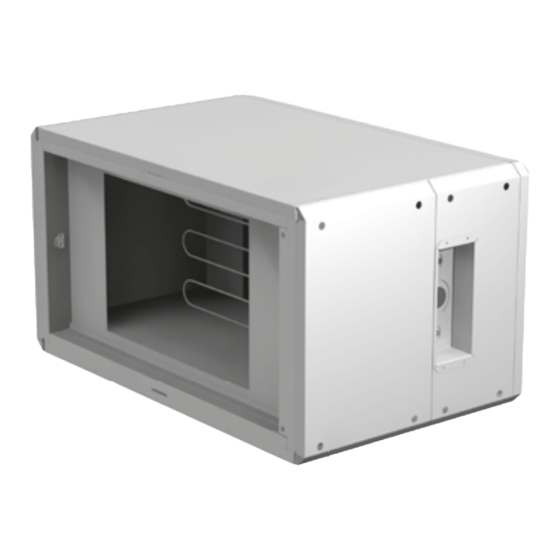

TBCE
TBRE
TCLE
FR.TBXE.210413
www.swegon.fr
1
