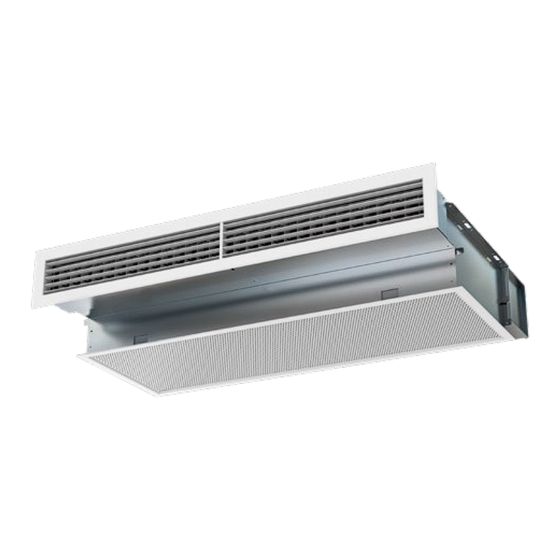

PARAGON VAV
Module de confort à la demande pour chambres d'hôtel et chambres d'hôpital
CARACTÉRISTIQUES CLÉS
Module de confort pour système de ventilation à la
○
demande
Avec dispositif de régulation pour fonctionnement
○
autonome ou connexion avec un GTB/GTC via ModBus
Produit à compléter à l'aide d'un registre intégré pour
○
une régulation du débit d'air de 0-100%
○
Fonctionnement économique : le local est ventilé,
chauffé et climatisé exactement en fonction de la
charge, ni plus, ni moins.
Ventilation, refroidissement et chauffage (électrique et
○
hydraulique)
Installation simple avec choix du côté pour le raccordement
○
hydraulique et raccordement aéraulique au centre
Réglage du sens du débit (ADC et grille à ailettes
○
réglables)
Modèle compact
○
Puissance élevée
○
CHIFFRES CLÉS
Plage de
Plage de
Puissance de refroi-
débit d'air :
pressions :
dissement, total :
l/s
m
/h
Pa
3
0 - 85
0 - 306
20 - 200
Longueur
(mm)
800, 1100, 1400
722 (+0-20)
Puissance de
chauffage : (W)
W
Eau
Jusqu'à 3180
Jusqu'à 5060
TAILLE
Largeur
Hauteur
(mm)
(mm)
205
Électricité
1000
