Swegon REACT Va Notice D'utilisation

REACT Va
Notice d'utilisation
Légendes
Symboles sur l'appareil.
Ce produit est conforme
aux directives UE en vigueur
Symboles du manuel de l'utilisateur
Avertissement/Attention !
Risque d'écrasement
Domaine d'application

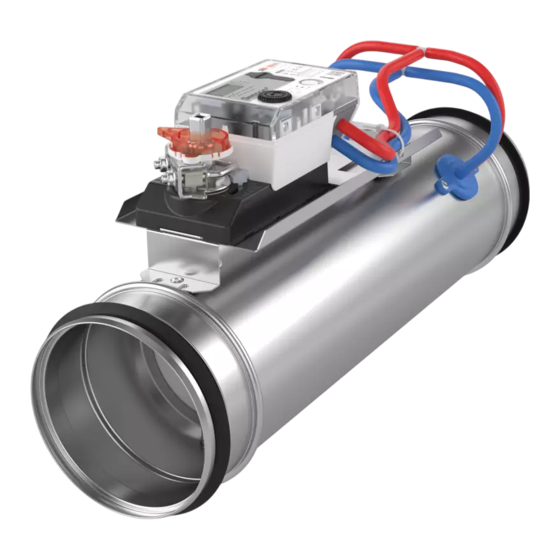

Ce produit est un registre à débit variable ou à débit constant
conçu pour la ventilation de confort à l'intérieur. Il permet de régu-
ler le débit d'air soufflé ou extrait dans les gaines de ventilation.
Ce produit ne peut être utilisé à d'autres fins que son usage
prévu.
Généralités
Veuillez lire l'intégralité de la notice d'utilisation avant
d'installer et d'utiliser le produit, et conservez ces
instructions pour les consulter ultérieurement. Il est stric-
tement interdit d'apporter aux produits d'autres modifi-
cations que celles spécifiées dans ce document.
L'emballage contient les articles suivants :
1 x REACT V
1 x Notice d'utilisation
Équipement de protection
Pendant la manutention, l'installation, le nettoyage et
la maintenance, le port d'équipements de protection
individuelle adaptés au travail à effectuer est obligatoire :
gants, masque respiratoire et lunettes de protection.
Sécurité électrique
Tension admise : se reporter à la section « Données élec-
triques ». Vu le risque de court-circuit, il est interdit d'intro-
duire des corps étrangers dans les connexions, contacts et
ouvertures de ventilation du produit.
Le transformateur d'isolement 24 V à connecter doit être
conforme aux dispositions IEC 61558-1.
Il convient de dimensionner correctement le câble reliant le
produit à la source d'alimentation électrique.
Lors d'interventions ne nécessitant pas le fonctionnement de
l'appareil, déconnecter l'alimentation électrique.
Respecter les règles nationales pour savoir qui est habilité à
réaliser ce type d'installation électrique.
Le document d'origine a été rédigé en suédois.
Autre risque
Lorsque le produit est mis sous tension, le registre s'ouvre
ou se ferme. Il y a alors un certain risque de pincement,
par exemple entre les lames du registre en rotation et
la gaine de ventilation. Le servomoteur est équipé d'un
bouton de débrayage permettant de régler manuellement
la lame du registre ; veiller à ce qu'il soit activé avant d'in-
tervenir sur les éléments internes du registre.
Lorsque le produit est équipé d'un servomoteur muni d'un ressort
de rappel, il n'y a pas de bouton de débrayage ; la régulation
manuelle s'effectue à l'aide de la clé hexagonale fournie avec
laquelle la lame du registre réglée à la position souhaitée. Ne
pas oublier de déverrouiller le dispositif une fois l'intervention
terminée.
Manutention
• Manutentionner le produit avec des engins de transport et de
levage adéquats pour réduire les charges ergonomiques.
• Le produit doit être traité avec précaution.
• Il n'est pas permis de porter le produit par le tube de mesure.
Installation
• Éviter les environnements humides, froids et agressifs.
• Éviter d'installer le produit près d'une source de chaleur.
• Assembler le produit conformément à la réglementation en
vigueur.
• Installez le produit hors de portée des personnes non autorisées,
par exemple au-dessus d'un faux plafond.
• Installer le produit de manière à disposer d'un accès aisé pour
l'entretien/la maintenance.
• Installez une trappe de nettoyage à proximité du produit pour
faciliter le nettoyage.
• Lorsque le produit est installé dans un plafond fixe, la trappe
d'accès doit être positionnée de manière à permettre l'inspection.
• Lorsque l'installation permet d'avoir accès à l'intérieur du pro-
duit, celui-ci doit être complété par une protection adéquate,
comme une unité de ventilation par exemple.
• Lorsque le produit est installé dans des zones froides, il doit être
complètement isolé à l'extérieur pour éviter la condensation.
• Pour l'installation, l'accessoire FSR est recommandé.
• Le produit peut être installé dans n'importe quelle position.
• Cependant, il est recommandé de l'installer de manière à ce
que son écran soit visible.
• Avant l'installation, le produit doit être couché sur le sol pour
éviter qu'il ne tombe.
• Vérifier que le produit ne présente pas de défauts visibles.
• Après installation, vérifiez que le produit est fermement fixé.
• Utiliser les œilletons du produit pour fixer les câbles au moyen
de colliers.
• Une fois l'installation terminée, vérifier que tous les câbles
sont correctement fixés.
• Vérifier que le servomoteur/régulateur est correctement en
place.
20211005
Art. 1546061
