Modification de la fonction d'une entrée TOR
Exemple
Vous voulez acquitter les signalisations de défaut du
variateur via l'entrée TOR DI 1. Pour ce faire, vous devez
connecter DI1 avec l'ordre d'acquittement des défauts

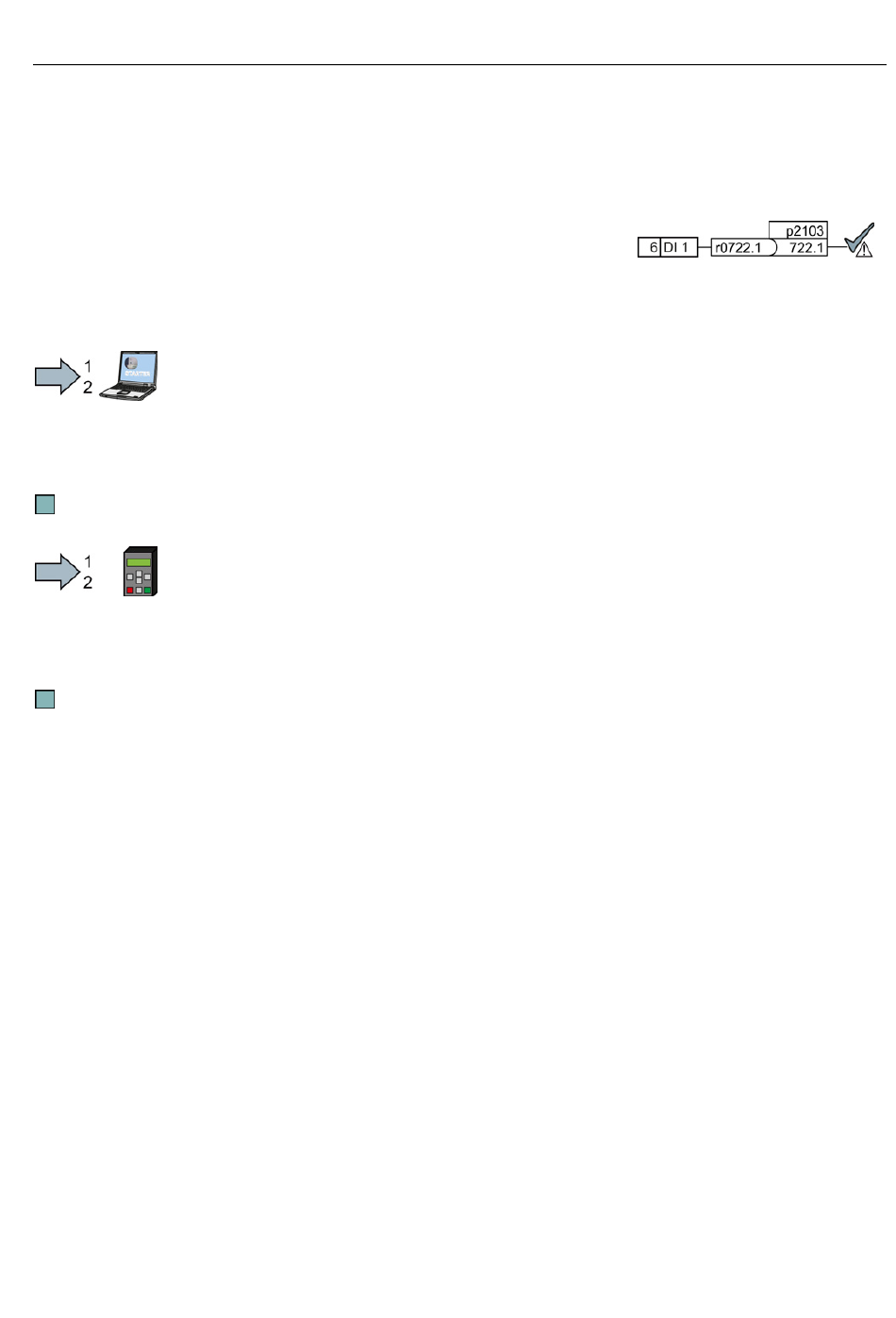

(p2103). Voir la représentation ci-contre.
Procédure
Pour connecter l'acquittement des défauts avec l'entrée TOR DI 1 à l'aide du logiciel
STARTER, procédez comme suit :
1. Passez en ligne.
2. Sélectionnez "Entrées/sorties".
3. Modifiez la fonction de l'entrée au moyen du masque correspondant.
Vous avez connecté l'entrée TOR DI 1 avec l'ordre d'acquittement des défauts.
Pour connecter l'acquittement des défauts avec l'entrée TOR DI 1 à l'aide du BOP-2,
procédez comme suit :
1. Accédez au menu "PARAMS".
2. Sélectionnez "EXPERT" en tant que filtre des paramètres.
3. Réglez p2103 = 722.1
Vous avez connecté l'entrée TOR DI 1 avec l'ordre d'acquittement des défauts.
Réglages étendus
Le paramètre p0724 permet d'activer l'anti-rebond du signal de l'entrée TOR.
Des informations complémentaires figurent dans la liste des paramètres et dans les
diagrammes fonctionnels 2220 et suivants du Manuel de listes.
