Section 7 - Techniques de localisation

7.1 Identification des réseaux
recherchés
Induction
Si plusieurs conducteurs cheminent en parallèle et qu'il
est impossible de raccorder un générateur, chaque ligne
doit être détectée séparément. Procédez comme suit :
1 Effectuez un balayage de la zone pour déterminer la
position et le nombre de conducteurs sur la zone.
2 Repérez la direction dans laquelle vont les
conducteurs.

Pour tracer les lignes :

1 Sélectionnez le mode induction sur le générateur.
2 Sélectionnez la même fréquence sur le récepteur.
3 Placez le générateur sur le flanc et dans
l'alignement d'un conducteur
4 Assurez-vous que
immédiatement en dessous du générateur
5 Cela annule le signal immédiatement sous le
générateur, l'induction se fera sur les réseaux de
part et d'autre du générateur.
6 Détectez chaque conducteur et marquez sa position
7 Déplacez le générateur le long du tracé et continuez
la localisation et le marquage.
8 Tracez chaque conducteur hors de la zone de
recherche jusqu'à ce que le réseau cible puisse être
localisé avec précision.

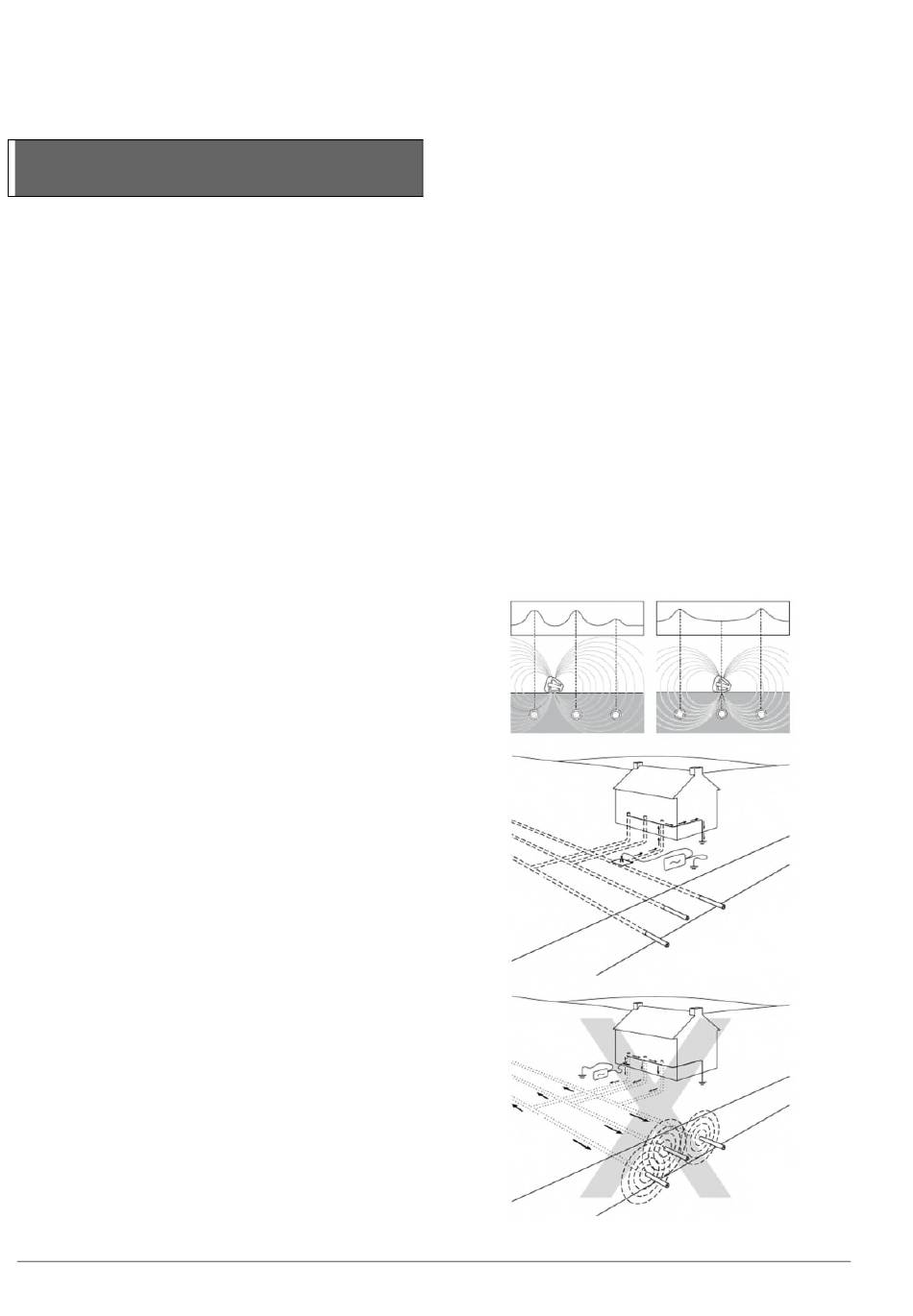

Couplage indésirable de signal
Le couplage indésirable du signal du réseau cible sur
une autre ligne à proximité est un des problèmes de
détection les plus courants. Cela se traduit soit par une
erreur au niveau de la position indiquée et de la
profondeur du réseau cible, soit par la détection de la
mauvaise ligne. Un certain degré de couplage est
inévitable dans de nombreuses situations mais il y a des
méthodes grâce auxquelles un utilisateur appliqué peut
réduire le couplage et augmenter la fiabilité de détection.

Évitez d'appliquer le signal par induction. Le signal
peut être couplé à plusieurs lignes directement à
partir du générateur. Utilisez la pince émettrice si
possible.

Identifiez les points où les réseaux peuvent être
reliées ou à proximité immédiate les uns des autres.
Travaillez en direction de ces points plutôt qu'en s'en
éloignant. Par exemple, si les conduites de gaz et
d'eau sont reliées dans un bâtiment, appliquez le
signal au niveau des vannes ou points d'accès dans
la rue plutôt que dans le bâtiment.
© 2021 Radiodetection Ltd
le conducteur se situe

Réduisez le couplage à une ligne parallèle en
utilisant un signal basse fréquence si possible

Renvoyez le signal vers une autre ligne. Utilisez un
raccordement à double extrémité pour contourner
le retour à la terre si possible

Choisissez un point d'application du signal à
l'endroit où la ligne est la plus éloignée des autres
lignes et pas dans une zone encombrée

Lorsque vous utilisez un raccordement à une seul
extrémité, placez le piquet de terre le plus loin
possible du réseau cible et le plus loin des autres
lignes enterrées

Évitez d'utiliser des structures de mise à la terre
existantes, car d'autres lignes enterrées peuvent y
être reliées

Une moins bonne liaison de terre ou le fait de poser
simplement le câble de terre à la surface du sol à
angles droit avec la ligne peut entraîner un
couplage inférieur à celui d'une bonne mise à la
terre dans le cas d'un traçage d'un réseau de faible
longueur
