5.6 Repérage
La localisation d'un réseau en mode crête ou Peak+
définit avec précision sa position Commencez à régler le
générateur à une puissance de sortie moyenne , une
fréquence moyenne et avec le récepteur utilisez le mode
crête ou Peak+.
Paramétrez la sensibilité du récepteur sur environ 50 %
en appuyant sur la touche
REMARQUE : il peut être nécessaire d'ajuster le niveau
de sensibilité en cours de repérage afin de maintenir le
bar graph à l'échelle.
1
La lame perpendiculaire au réseau, effectuez des
balayages au-dessus du réseau à localiser .
Définissez le point de réponse maximum.
2
Sans déplacer le récepteur, faites-le pivoter comme
s'il était sur un axe. Arrêtez-vous au niveau du point
de réponse maximum.
3
Maintenez le récepteur à la verticale, la lame placée
juste au-dessus du sol, et déplacez le récepteur d'un
côté à l'autre de la ligne. Arrêtez-vous au niveau du
point de réponse maximum.
4
L'extrémité de la lame à proximité du sol, répétez les
étapes 2 et 3.
5
Marquez la position et la direction du réseau.
Répétez les étapes de la procédure pour augmenter la
précision du repérage.
Si vous utilisez le mode Peak+, basculez vers les flèches
Nul en maintenant la touche
également choisir le mode d'antenne Nul.
Déplacez le récepteur pour trouver la position Nul. Si la
position des repérages crête et nul correspondent, on
peut en déduire que le repérage est précis. Le repérage
est imprécis si les marquages ne correspondent pas,
cependant les deux positions indiqueront une erreur du
même côté. La véritable position de la ligne sera proche
de la position de crête.
© 2021 Radiodetection Ltd
ou
enfoncée. Vous pouvez
La ligne se situe à mi-distance du côté opposé de la
position de crête comme la distance entre les positions
de crête et nulle.

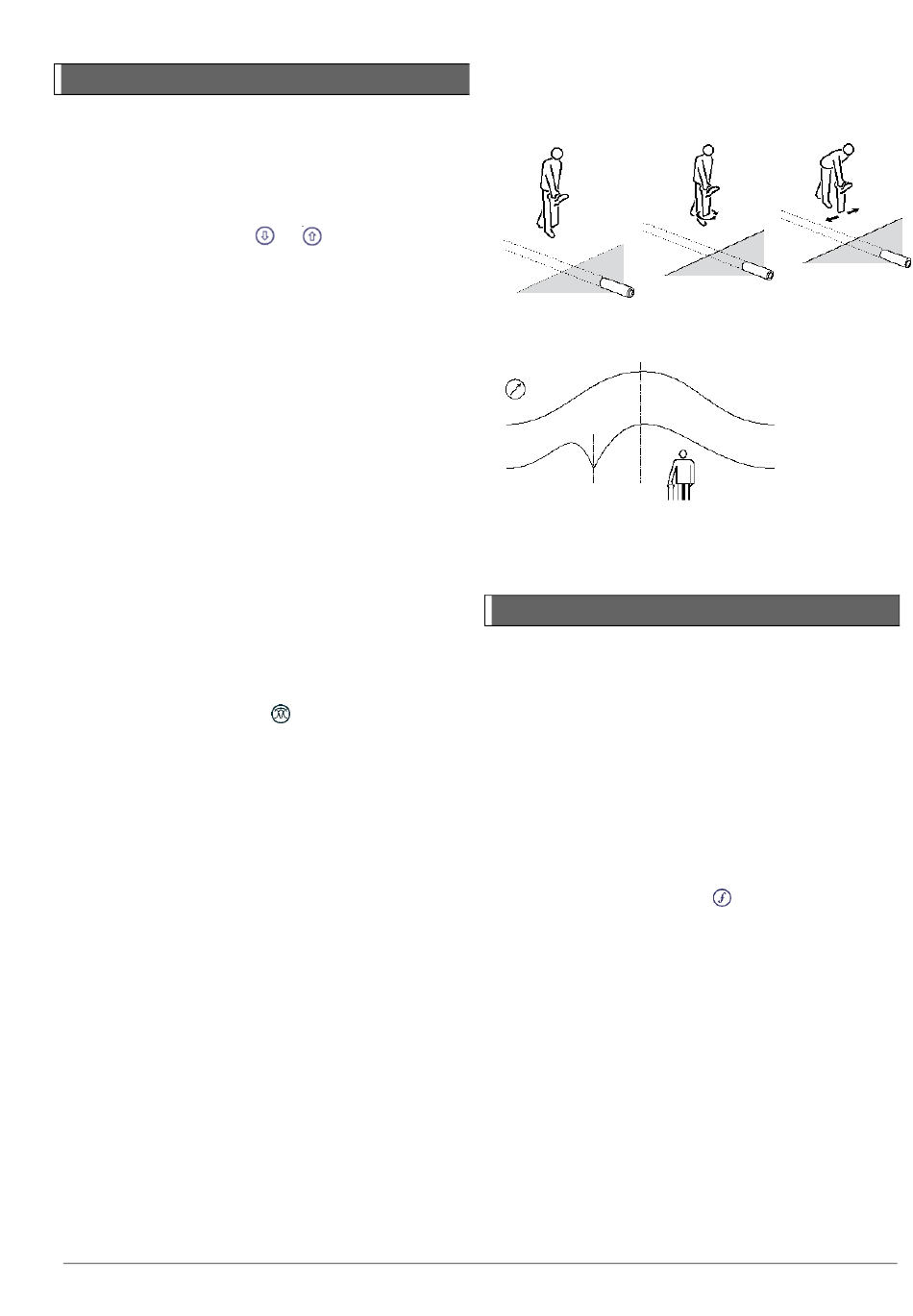

Figure 5,2 : Repérage d'un réseau
Figure 5,3 : Repérage avec les indicateurs de crête et nul
5.7 Balayage et recherche
Il existe de nombreuses techniques pour localiser des
réseaux non connus. L'utilisation de ces techniques est
particulièrement importante avant d'effectuer des
travaux de terrassement afin de s'assurer que des
réseaux enterrés ne seront pas endommagés.
Balayage passif
Un balayage passif sert à localiser les signaux Power,
Radio, CATV ou CPS éventuellement émis par des
conducteurs enterrés.
Pour effectuer un balayage passif :
1
Appuyez sur la touche
fréquence passive que vous souhaitez détecter.
Vous pouvez choisir parmi les fréquences passives
suivantes :
Électricité
Radio
CATV (TV par câble)
CPS (système de protection cathodique)
PASSIV
(détecte
signaux Power et Radio, quand ils sont
présents)
2
Réglez la sensibilité au maximum ; diminuez la
sensibilité pour maintenir la réponse du bar graph
dans l'échelle lorsqu'il y a une réponse.
3
Quadrillez la zone de recherche à pas réguliers, et
maintenez le récepteur avec son lame alignée dans
la direction du déplacement et à angles droits des
réseaux à localiser.
pour sélectionner la
simultanément
les
29
