La sonde émet un signal depuis son axe avec une
réponse fantôme à chaque extrémité de la réponse
maximum. Déplacez le récepteur légèrement derrière,
puis devant l'axe de la sonde pour repérer les signaux
fantômes. Le repérage des deux signaux fantômes
confirme de façon positive la localisation de la sonde.
Diminuez la sensibilité du récepteur pour annuler les
signaux fantômes tout en gardant une réponse de crête
claire directement au-dessus de la sonde. La sensibilité
de la sonde est désormais définie pour le traçage de la
canalisation ou du drain à moins que la profondeur entre
la sonde et le récepteur ne change.
Poussez la sonde de trois pas dans la canalisation ou le
drain et arrêtez. Placez le récepteur au-dessus de la
position supposée de la sonde. Ne changez pas le
niveau de sensibilité.

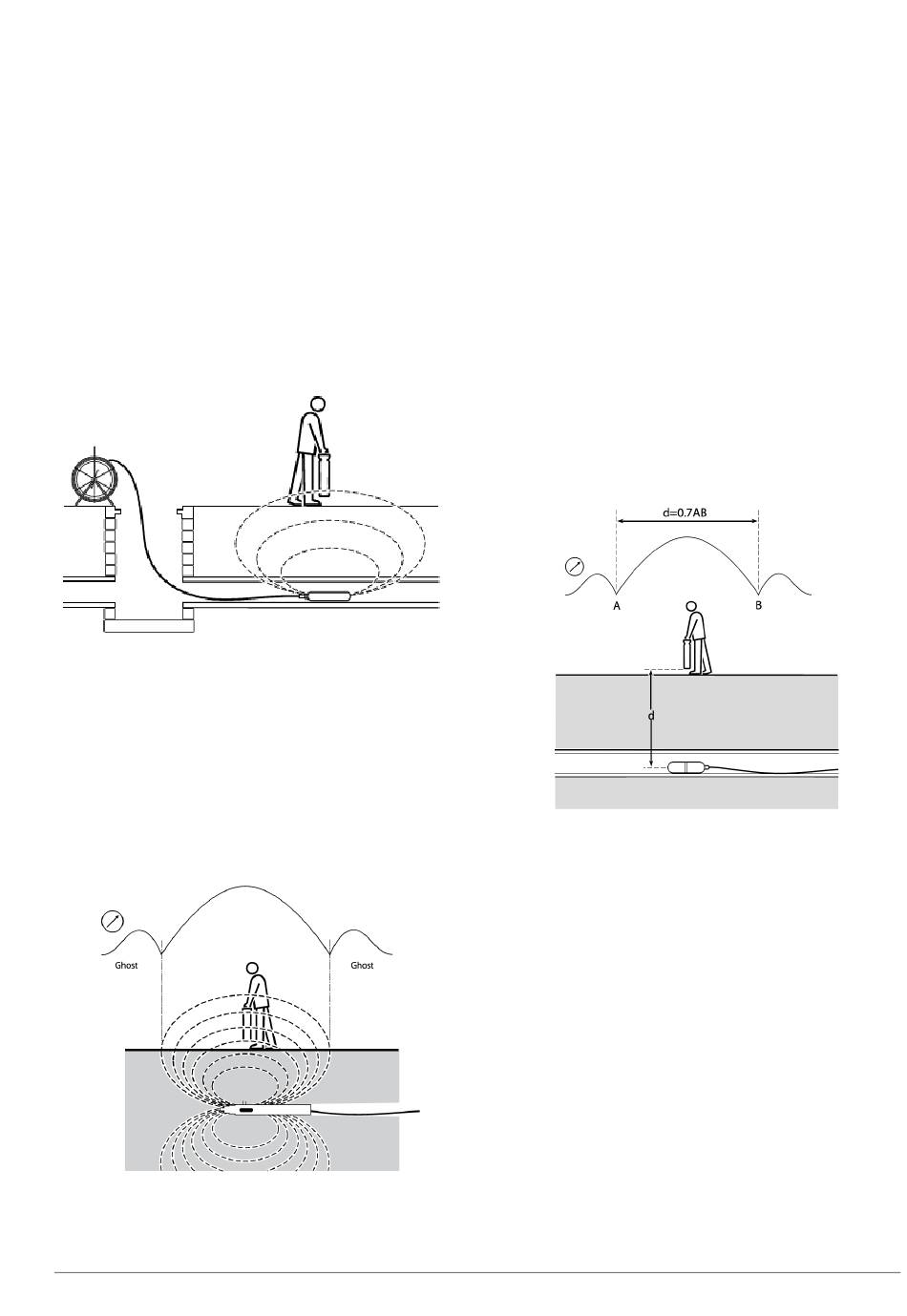

Figure 12.10 Déplacement de la sonde
Pour localiser une sonde :
1
Déplacez le récepteur d'avant en arrière et arrêtez
lorsque le bar graph indique une réponse maximum.
Vous pouvez utiliser la boussole de l'écran LCD
pour orienter la lame du récepteur dans la direction
de la sonde.
2
Pivotez le récepteur sur l'axe de la lame. Arrêtez
quand le bar graph indique une réponse maximum.
Figure 12.11 Localiser une sonde
© 2021 Radiodetection Ltd
3
Déplacez le récepteur latéralement d'un côté à
l'autre jusqu'à ce que le bar graph indique une
réponse maximum.
4
Répétez les opérations 1, 2 et 3 avec la lame à la
verticale et proche ou contre le sol. Le récepteur doit
bien se trouver au-dessus de la sonde, la lame
alignée sur cette dernière. Marquez la position de la
sonde et sa direction.
5
Poussez la sonde sur 1 ou 2 mètres, repérez et
marquez la position. Répétez cette procédure de
repérage à intervalles identiques le long du tracé du
drain ou de la canalisation jusqu'à ce que la
localisation soit terminée.
Vérification de la profondeur de sonde
Le récepteur RD8200 affiche automatiquement la
profondeur de la sonde détectée s'il est correctement
orienté et positionné au-dessus de la sonde. La
boussole sur l'écran LCD utilisée comme guide, faites
pivoter le récepteur jusqu'à ce que la boussole indique
que la sonde se trouve en position Est/Ouest.
Figure 12.12 : Calculer la profondeur de sonde
Méthode de calcul
Repérez la sonde. Déplacez le récepteur face à la sonde
et toujours avec la lame alignée sur cette dernière,
augmentez la sensibilité pour déterminer la position de
la crête du signal fantôme. Déplacez le récepteur
derrière la sonde en veillant à ce que sa lame soit
toujours alignée avec la sonde. Déterminez les positions
nulles A et B (voir figure 8.10). Mesurez la distance entre
elles, puis multipliez par 0,7 pour obtenir la mesure
approximative de la profondeur.
Flexitrace
Le FlexiTrace est un jonc en fibres de verre détectable
avec
un
revêtement
conducteurs. Il est utilisé pour localiser des réseaux non
métalliques de petit diamètre jusqu'à une profondeur de
3 mètres. Le FlexiTrace peut être inséré dans une
conduite ou canalisation de 9 mm/3/8" de diamètre
interne avec un rayon de courbure minimum de 250 mm.
plastique
intégrant
des
53
